7

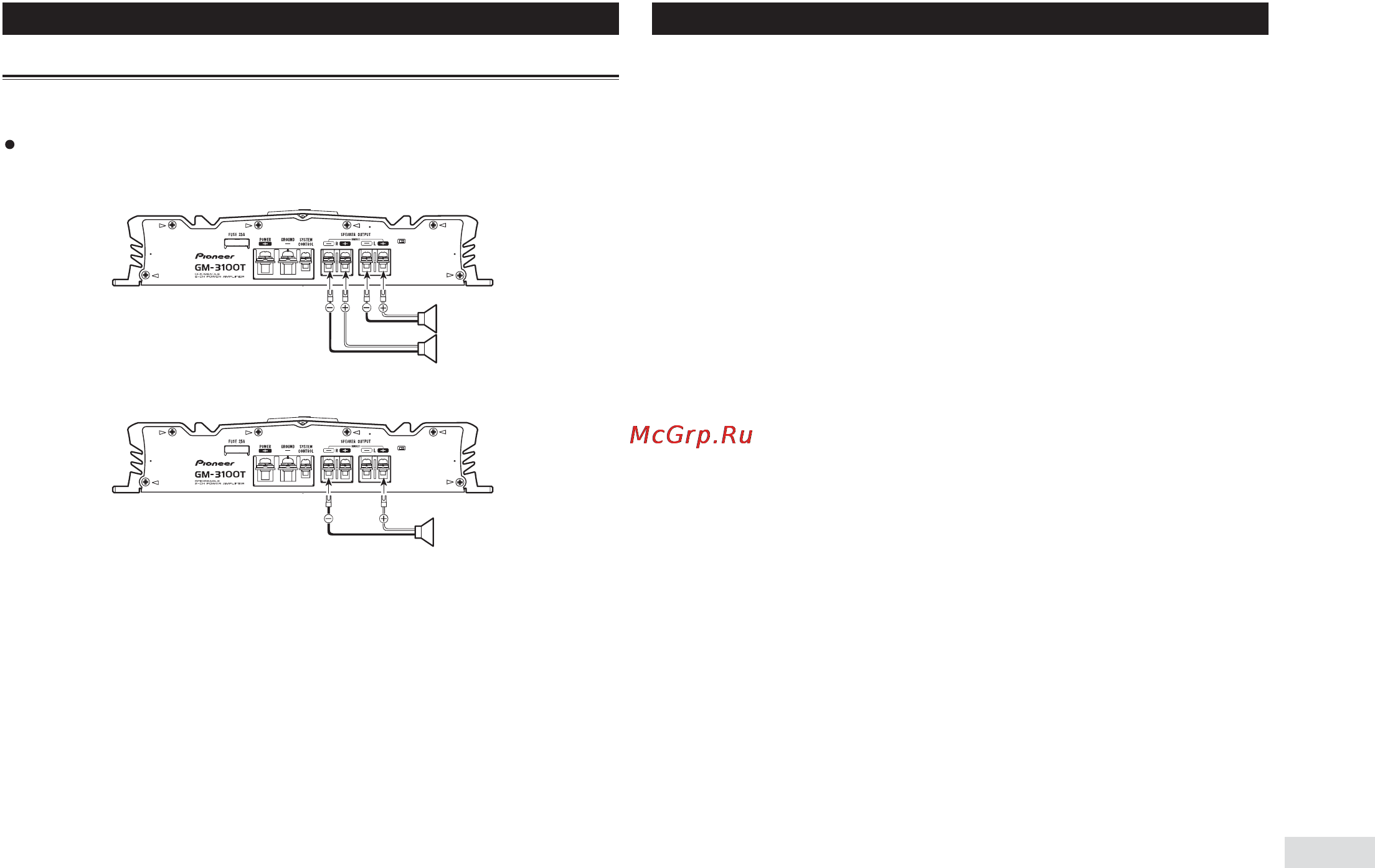

Подключение аппарата
Подключение проводов АС
Акустические системы могут подключаться в двухканальном (стерео) или одноканальном (моно)
режиме. Подсоедините провода АС для соответствующего режима так, как указано на рисунке ниже.
Не подсоединяйте одновременно вход RCA и вход АС.
Двухканальный режим (стерео)
(правая)
АС
(левая)
Одноканальный режим (моно)
Акустическая система
(монофоническая)
