УСТРОЙСТВО ИЗДЕЛИЯ

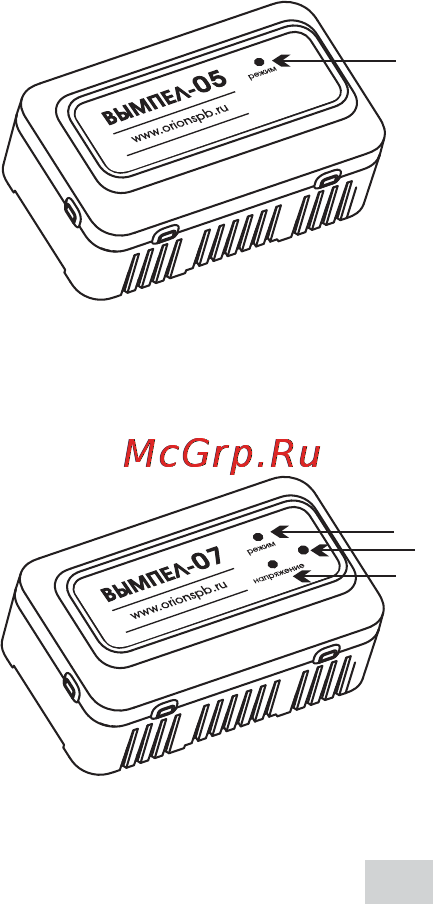

Конструктивно З.У. выполнено в пластмассовом корпусе,

имеющем жалюзи для вентиляции. Рис. 1, 2.

На передней панели расположены:

В модели , рис.1:

-С й :

– идет заряд батареи

– заряд окончен, З.У. перешло в режим

хранения. В процессе перехода от режима заряда к режиму

хранения возможно свечение индикатора желтым цветом.

В модели , рис. 2:

-С й :

– идет заряд батареи

– заряд окончен, З.У. перешло в режим

хранения. В процессе перехода от режима заряда к режиму

хранения возможно свечение индикатора желтым цветом.

-С й :

– высокое пороговое напряжение (14,6В)

– низкое пороговое напряжение (13,6В).

- Кнопка переключения напряжения.

При включении З.У. автоматически устанавливается низкое пороговое напряжение,

переключение порогов осуществляется вручную при помощи кнопки переключения.

âåòîäèîäíû èíäèêàòîð

Вымпел 5

Режим

Красный цвет

Зеленый цвет

Вымпел 7

Режим

Красный цвет

Зеленый цвет

«Напряжение

Красный цвет

Зеленый цвет

-0

«»

-0

«»

Рис. 2

Рис. 1
