УСТАНОВКА ИЗДЕЛИЯ

Установка на плоскую горизонтальную поверхность

Крепление на рейку

DIN

Установите прибор на плоскую горизонтальную поверхность (стол, полка и т.п.).

Подключите прибор согласно пункту: .

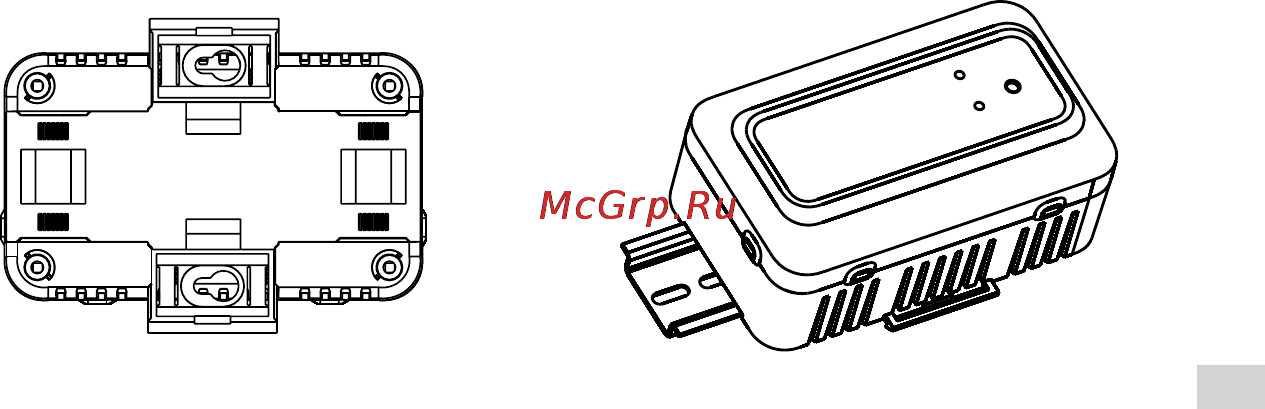

Установите крепежные вставки не задвигая их до упора. Вставки устанавливаются в

пазы на широкой стороне корпуса с тыльной стороны прибора Рис. 5.

Оденьте прибор на рейку. Рис. 6.

Закрепите прибор на рейке. Для этого защелкните крепежные вставки,

надавив отверткой на прорези в них.

Подключите прибор согласно пункту: .

Демонтаж прибора производится в обратной последовательности.

Порядок работы

DIN

Рис. 5

Рис. 6
