Приложение 6

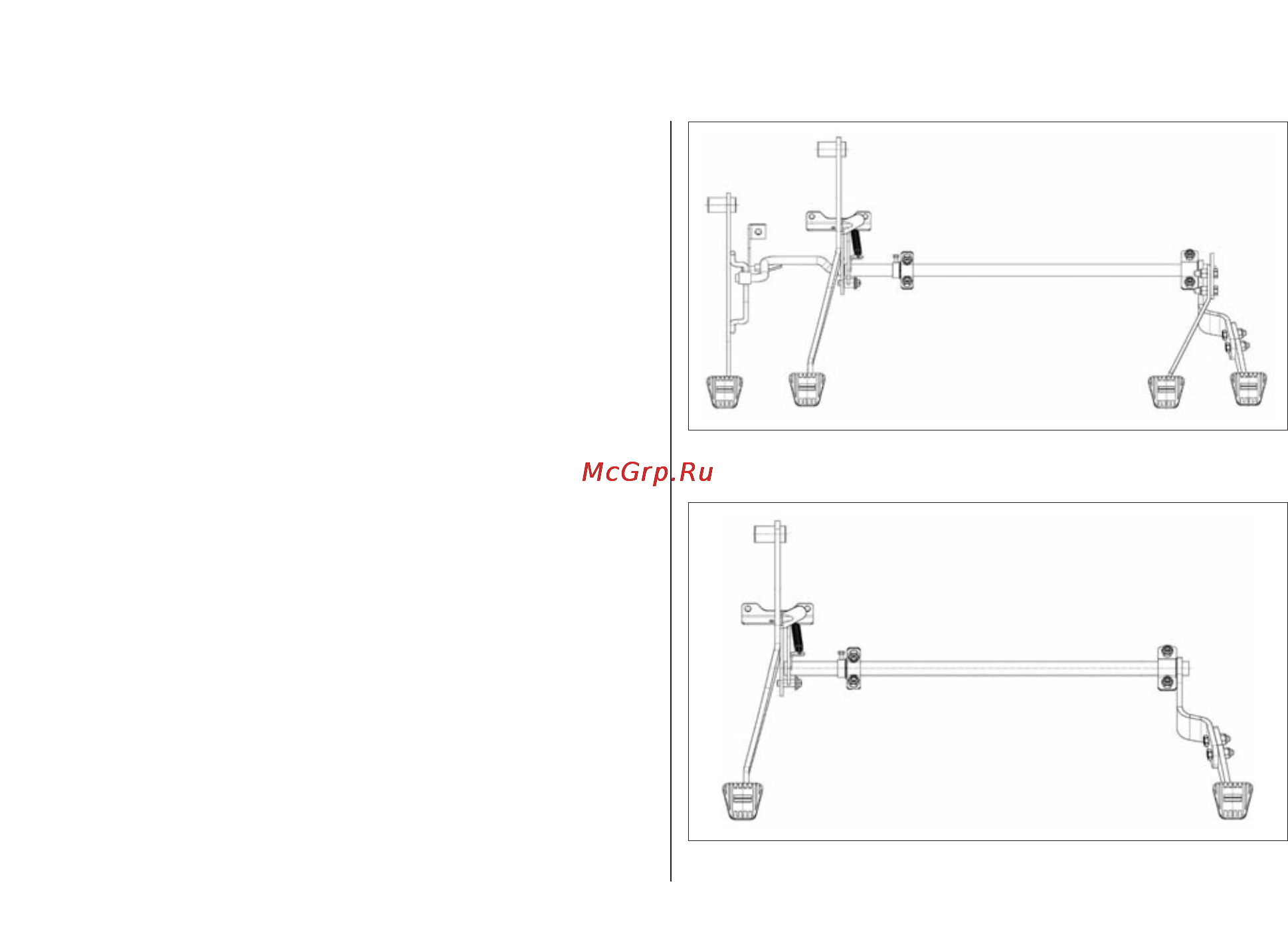

Схема для механической коробки передач
Схема для автоматической коробки передач
В вариантном исполнении автомобиль оборудован
дублирующими педалями сцепления и тормоза (для
механической коробки передач) или только педалью
тормоза (для автоматической коробки передач), а также
дополнительным внутренним зеркалом (со стороны
переднего пассажира) для предоставления возможно-
сти обучения вождению.
Дублирующие педали управления находятся с правой
стороны по ходу автомобиля и располагаются относи-
тельно сиденья переднего пассажира аналогично рас-
положению штатных органов управления относительно
сиденья водителя.
Привод сцепления и тормоза передает усилие от дуб-
лирующих педалей (инструктора) на основные педали
(обучаемого вождению). При воздействии на штатные
органы управления воздействие на дублирующие орга-
ны управления не передается.
Срабатывание привода сопровождается характер-
ным шумом исполнительных механизмов.
194
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ПРИ ОБУЧЕНИИ ВОЖДЕНИЮ
