Салонный фильтр модуля HVAC.
Особенности
технического обслуживания
В вариантном исполнении ав-
томобиль оснащается салонным
пылевым фильтром модуля HVAC,
устанавливаемым в отопитель. До-
пускается использование в гаран-
тийной и послегарантийной экс-
плуатации по желанию клиента ком-
бинированного (против запахов)
фильтра, соответствующего стан-
дарту RENAULT 32-02-832 и одоб-
ренного ОАО «АВТОВАЗ» в установ-
ленном порядке.
Салонный фильтр модуля HVAC
изготовлен совместно с интегриро-
ванной крышкой и устанавливается
в отопитель с правой стороны (сто-
рона пассажира). Для удобства мон-
тажа и демонтажа конструкция
фильтра позволяет его деформацию
в вертикальной плоскости.
Для извлечения фильтра модуля
HVAC из отопителя необходимо:
– вывести крышку из зацепления
(фиксации) с корпусом, надавливая
на защелку в нижней части крышки;
– потянуть фильтр за крышку
одновременно вниз и вправо для
извлечения верхней более высокой
его части за пределы верхней кром-
ки отверстия в корпусе отопителя.
Монтаж фильтра производится в
обратной последовательности.
Периодичность замены
салонного фильтра
Для LADA Largus установлена
сменяемость салонного фильтра –
15000 км пробега автомобиля. При
необходимости фильтр может быть
заменен раньше, если это вызвано
потребностью, выявленной по ре-
зультатам диагностирования систе-
мы вентиляции*, эксплуатации авто-
мобиля в особо запыленных усло-
виях.
ВНИМАНИЕ!
Несвоевременная замена са-
лонного фильтра может привести
к ухудшению вентиляции, отоп-
ления и кондиционирования воз-
духа, рискам обмерзания охла-
дителя (испарителя) модуля
HVAC и, как следствие, времен-
ным отказам кондиционера.

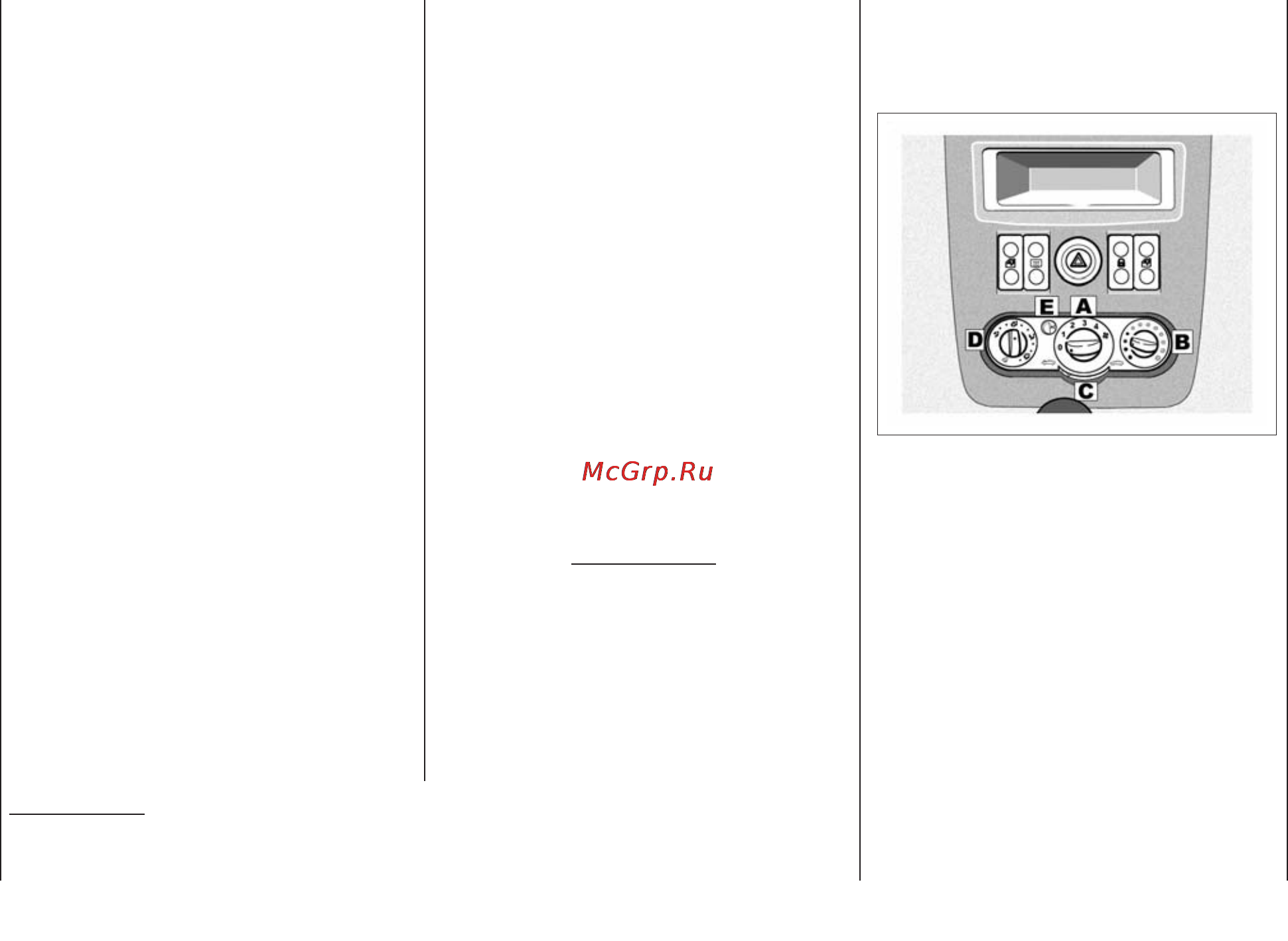

Вклю че ние или выклю че ние
кон ди цио не ра (в зави си мо сти
от ком плек та ции авто мо би ля)
Кноп ка E слу жит для вклю че ния
или выклю че ния кон ди цио не ра.
Систе ма кон ди ци о ни ро ва ния воз -
ду ха не вклю ча ет ся, если ручка A
нахо дит ся в поло же нии 0.
Систе ма кон ди ци о ни ро ва ния
воз ду ха обес пе чи ва ет:
– сни же ние тем пе ра ту ры воз ду ха
в сало не;
– уско рен ное отпо те ва ние сте -
кол.
При рабо те кон ди цио не ра воз ра -
ста ет рас ход топли ва (выклю чай те
кон ди цио нер, когда в нем нет надоб -
но сти).
68
* Салонный фильтр обязательно должен быть заменен, если по результатам проверки в условиях
ПССС при напряжении 12 В на клеммах вентилятора отопителя поток (производительность) возду-
ха через засоренный фильтр уменьшается на 8% и более по сравнению с новым фильтром.
