MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
135

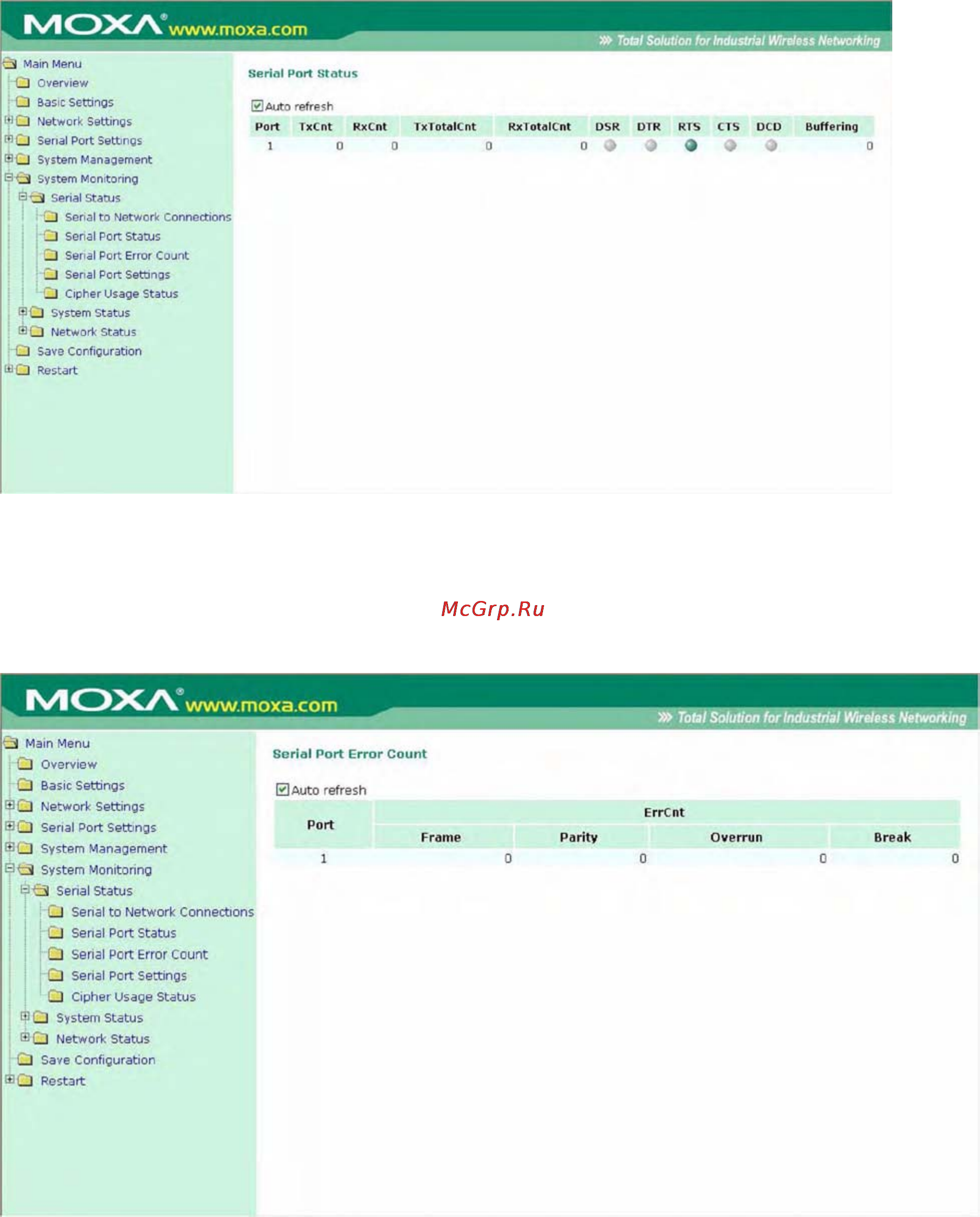

Состояние последовательного порта (Serial Port Status)
На вкладке Serial Port Status можно просмотреть состояние каждого последовательного
порта. В столбце Buffering показывается число байт буфера, используемое каждым
последовательным портом. Зеленые индикаторы показывают активность соответствующего
сигнала, серый – свидетельствует о том, что сигнал неактивен.
Счетчик ошибок последовательной связи (Serial Port Error Count)
Для просмотра количества ошибок на каждом последовательном порту зайдите на вкладку
Serail Port Error Count.
Frame: Ошибка кадра; показывает, что в принятом символе отсутствовал корректный
стоповый бит.
