MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
17
Установка SIM-карты
В целях обеспечения защиты SIM-карты разъем для нее находится внутри корпуса OnCell
G3111/G3151/G3211/G3251 . Для вставки или снятия карты открутите шуруп на крышке
этого разъема.

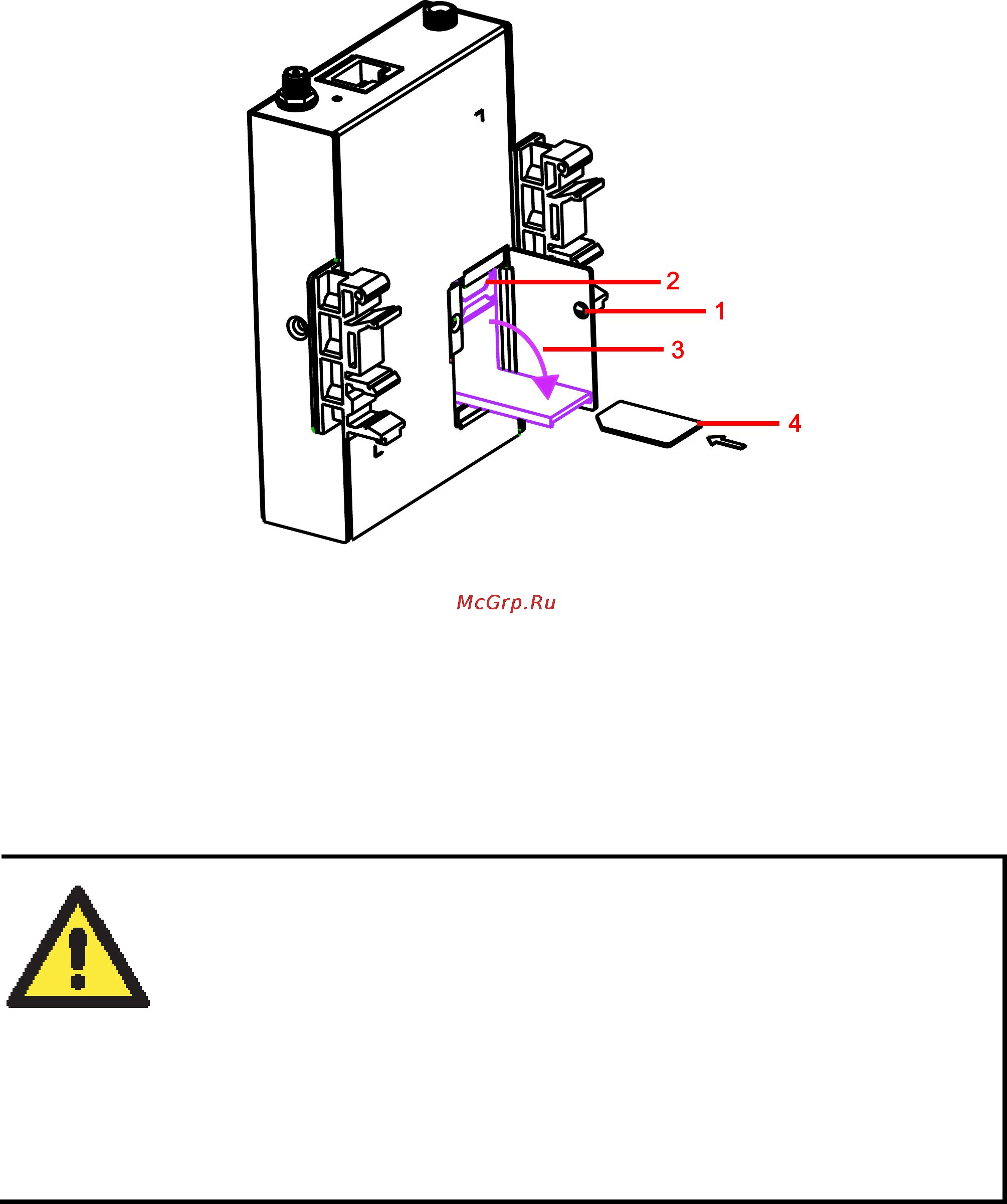

Последовательность действий:
1. Открутите шуруп на крышке разъема под SIM-карту.
2. Переместите крышку немного влево.
3. Приподнимите крышку, под которой находится разъем SIM-карты.
4. (a) Сдвиньте перемычку и выньте карту из разъема или
(b) Вставьте SIM-карту в разъем.
5. Затем в обратном порядке закройте крышку разъема.
ВНИМАНИЕ
Если устройство настроено в режим GSM/GPRS, индикаторы связи
SIGNAL не загораются в случае задания некорректного телефонного
номера или некорректных параметров выхода в сеть APN. Если SIM-
карта установлена правильно, проверьте состояние индикатора GSM.
Индикатор GSM сигнализирует правильность установки SIM-карты.
Загорается по крайней мере одно деление SIGNAL, если подключена
антенна и есть сигнал сети. Если ни один из индикаторов GSM и
SIGNAL не загорается, то, возможно, SIM-карта установлена
некорректно. PIN-код хранится на SIM-карте, и если он введен
неправльно, то устройство OnCell не получит доступа в сеть.
