НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвѐртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (выходной рукав) Lвых = 350
мм, (входной рукав) длина Lвх = 460 мм, лучше
подрезать по месту.
Закрепите кронштейн №56 на подогревателе шпильками
через втулки №50 как на Рис. 2.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами.
Вставьте пружину в выходной патрубок.
Снимите защитный щиток с левой стороны двигателя.
Рис 2.4.
Откройте краник и слейте охлаждающую жидкость.
Ослабьте хомут и снимите со штуцера резьба 1/2 шланг,
соединенный с трубой. Рис. 2.2.
Выверните штуцер с резьбой К 1/2. Рис. 2.3.
Прочистите отверстие.
Нанесите герметик на резьбу тройника №10.
Вверните штуцер №10 так, чтобы боковой отвод смотрел
вниз.
Наденьте на штуцер тройника шланг, соединенный с
трубой. Рис. 2.2.
Затяните хомут.
Открутите сливной краник Рис 2.3.
Прочистите отверстие.
Нанесите герметик на резьбу штуцера №5.
Вверните штуцер №5.
Рис. 2.2
УАЗ (легковые) с двигателем 409
Приложение №2

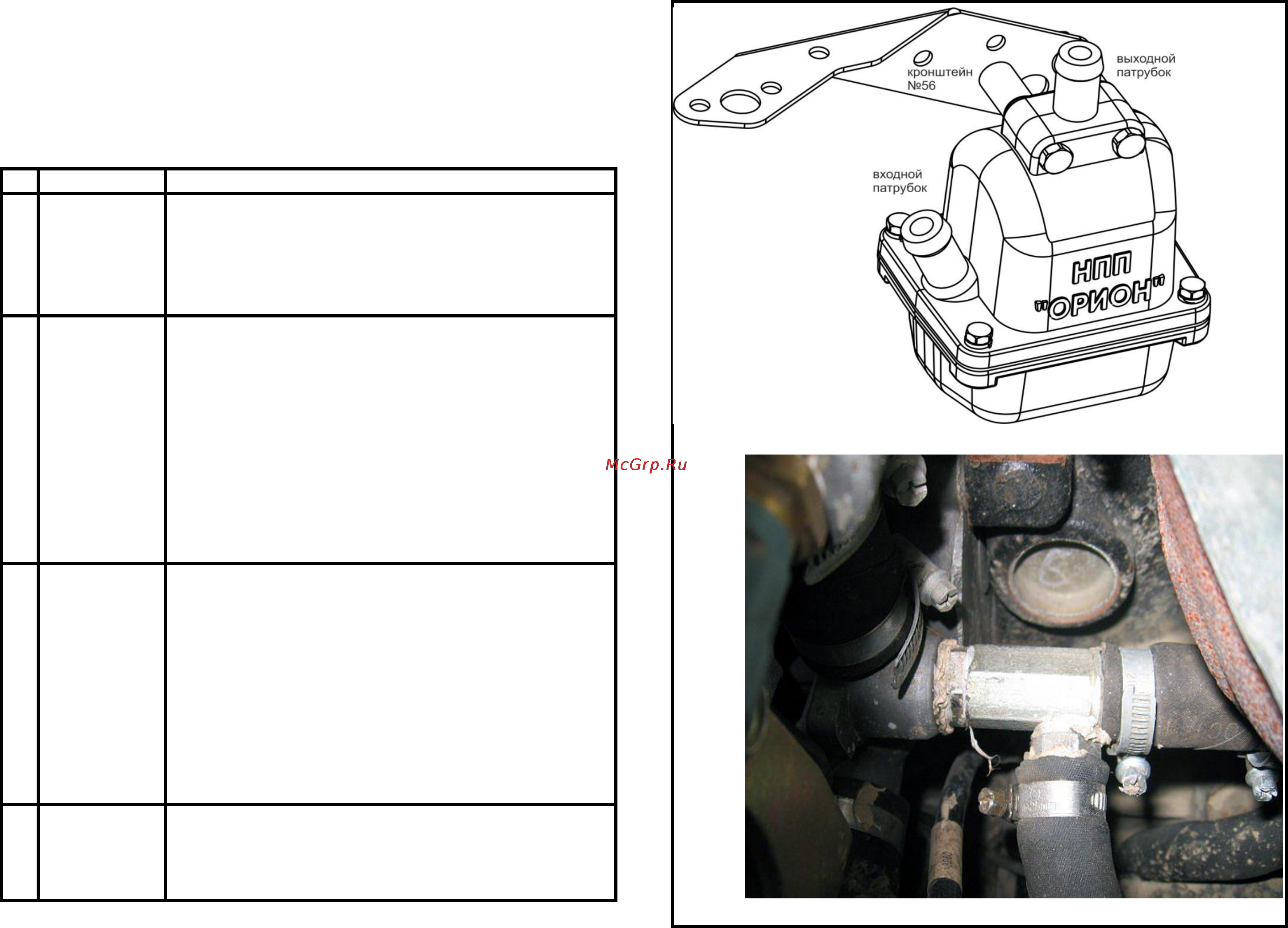

УСТАНОВОЧНЫЙ КОМПЛЕКТ № 28
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
Монтаж
входного
тройника №10
3
2
Подготовка
подогревателя
к монтажу
Рис. 2.1
4
Монтаж
выходного
штуцера №5
