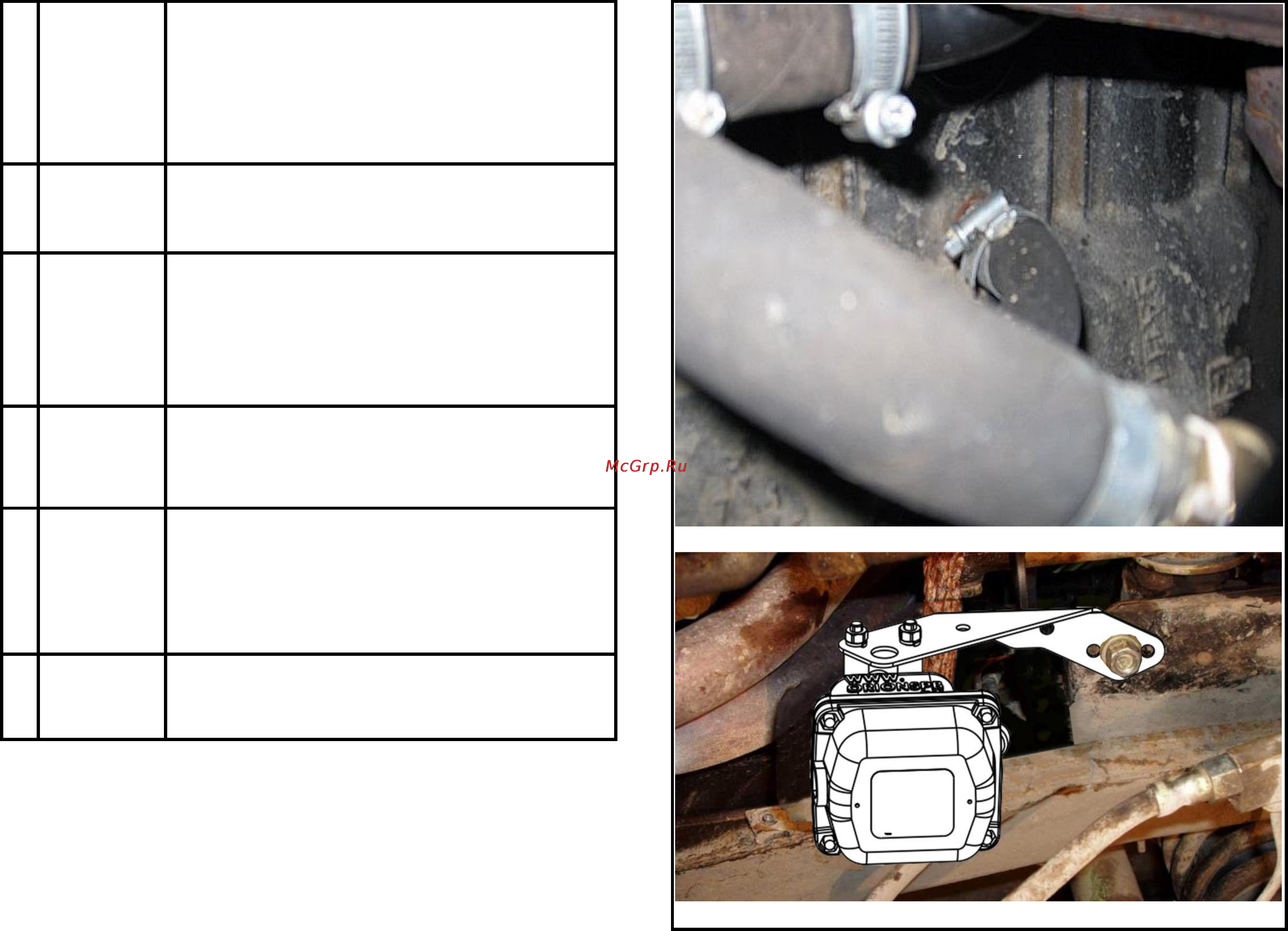

Открутите гайку крепления опоры двигателя к раме. Рис.
2.4.
Отсоедините "массу", силовой провод от картера
двигателя и закрепите его верхним болтом опоры.
Проведите входной и выходной рукава к местам их
подсоединения.
Кронштейн с подогревателем наденьте на винт и
закрепите гайкой. Рис. 2.4.
Наденьте хомут.
Свободный конец выходного рукава наденьте на штуцер
№5 в двигателе.
Затяните все хомуты.
Наденьте хомут.
Залейте через подводящий рукав 250 мл охлаждающей
жидкости.
Свободный конец входного рукава наденьте на штуцер
тройника №10.
Затяните все хомуты. Рис. 2.3
Проследите чтобы шланг не касался рамы
8
Фиксация
сетевого
провода
Проложите сетевой провод и зафиксируйте его
ремешками, чтобы защитить от механических
повреждений, а также исключить возможность контакта с
подвижными или нагревающимися частями двигателя.
Рис. 2.3
Залейте охлаждающую жидкость.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Рис. 2.3
Установите элементы, снятые при установке
подогревателя.
Запустите двигатель на 3-5 минут, и после остановки
двигателя долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится
шум нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключите подогреватель.
Рис. 2.4
Рис. 2.4
Проверка
работы
10
Заливка
охлаждающей
жидкости
9
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона.
Это необходимо сделать для устранения воздушных пробок в системе.
7
монтаж
подводящего
рукава
монтаж
отводящего
рукава
6
Монтаж
подогревателя
5
