Orion Вымпел-1,5 КВт №29 [2/5] Приложение 2

№

НАЗВАНИЕ ПОРЯДОК РАБОТЫ

УМЗ

Расходные материалы: герметик типа «Автосил» (для

герметизации резьбовых соединений), охлаждающая

жидкость (ОЖ) примерно 1 литр.

Нарежьте рукав резиновый: (выходной рукав) Lвых = 320

мм, (входной рукав) длина Lвх = 340 мм, лучше

подрезать по месту.

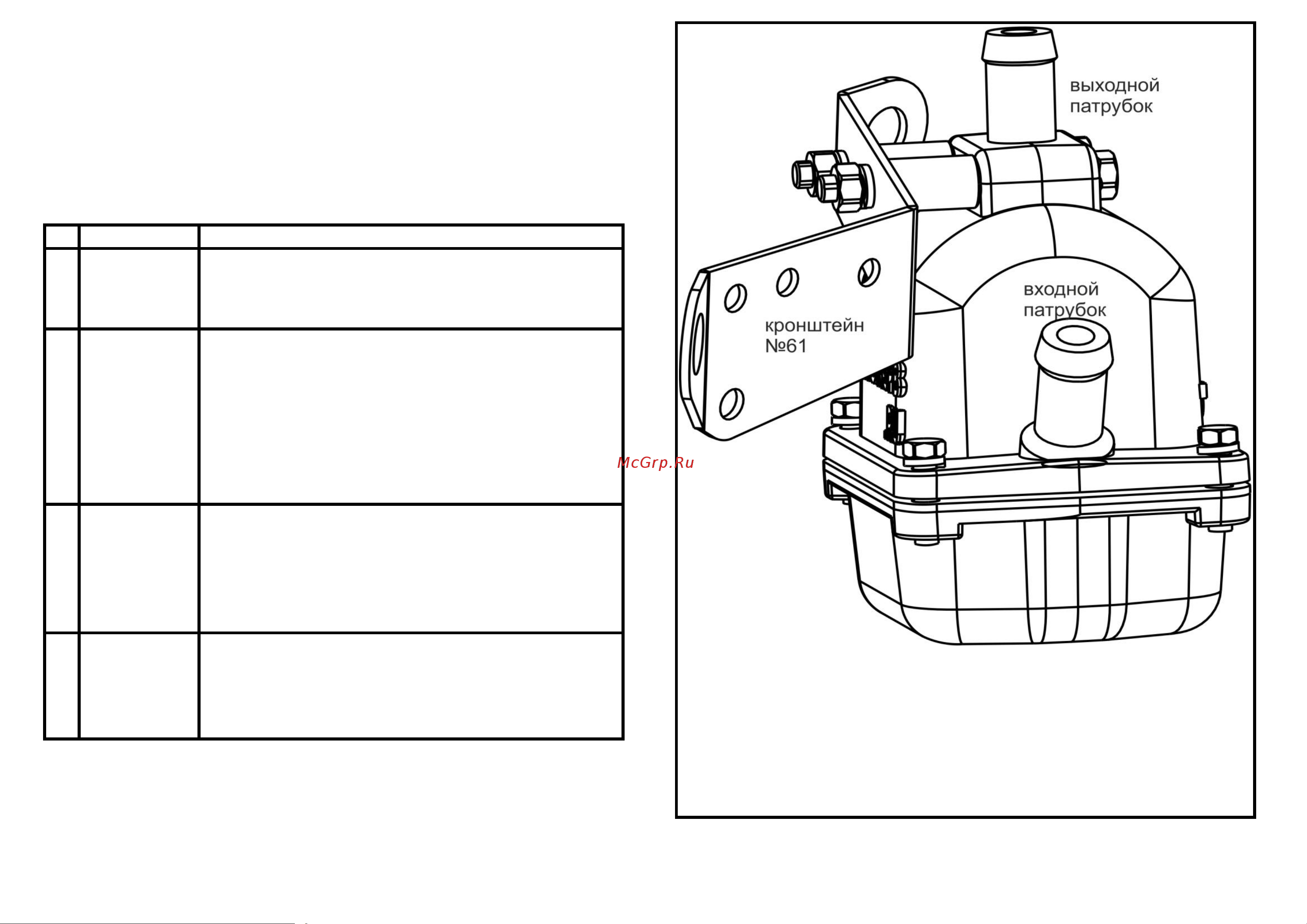

Закрепите кронштейн №61 на подогревателе шпильками

через втулки №50 как на Рис. 2.1, под гайки проложите

шайбу гровера.

Наденьте рукава резиновые на соответствующие

патрубки подогревателя.

Закрепите соединения хомутами.

Откройте сливной краник и слейте охлаждающую

жидкость. Рис. 2.2, Рис. 2.3.

Открутите сливной краник.

Прочистите отверстие. Рис. 2.1

Нанесите герметик на резьбу штуцера №5.

Вверните штуцер №5 вместо сливного краника.

Выверните пробку с резьбой К 1/2 с правой стороны

двигателя, по ходу движения. Рис. 2.2, Рис. 2.3.

Рис. 2.1

Прочистите отверстие.

Нанесите герметик на резьбу штуцера №5.

Вверните штуцер №26 вместо пробки К 1/2.

УАЗ с карбюраторным двигателем УМЗ 417 (легковые)

Приложение №2

УСТАНОВОЧНЫЙ КОМПЛЕКТ № 29

монтаж предпускового подогревателя охлаждающей жидкости

Подготовка к

монтажу

Монтаж

входного

штуцера №5

Подготовка

подогревателя

к монтажу

Монтаж

входного

штуцера №26
