Вымпел №29 УАЗ дв.УМЗ-417;4091,5кВт. 8012 [4/5] Рис 3

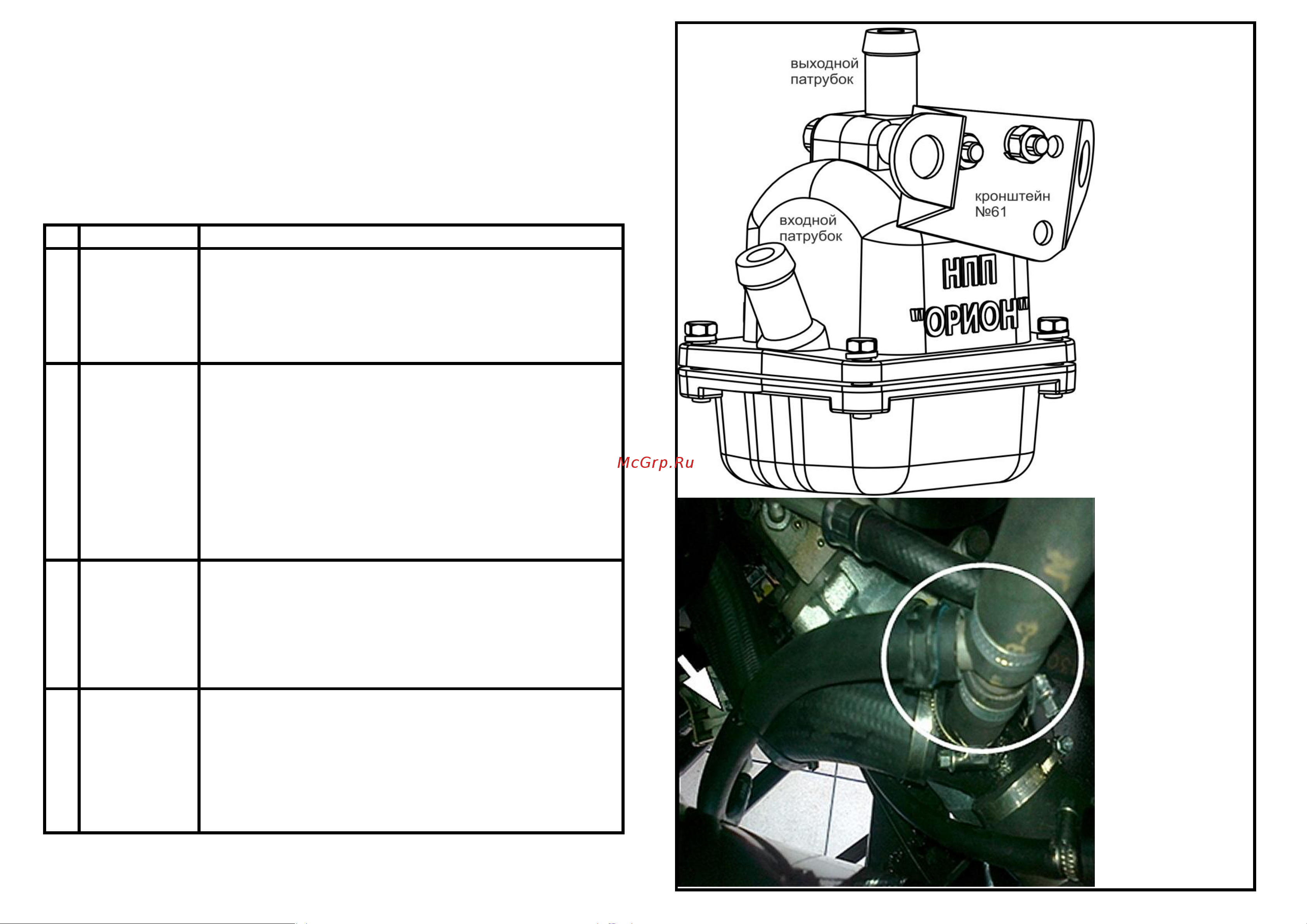

Рис. 3.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (выходной рукав) Lвых = 420
мм, (входной рукав) длина Lвх = 380 мм, лучше
подрезать по месту.
Закрепите кронштейн №61 на подогревателе шпильками
через втулки №50 как на Рис. 3.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами.
Вставьте пружину в выходной патрубок.
Снимите брызговик с левой стороны двигателя.
Открутите сливную пробку и слейте охлаждающую
жидкость. Рис. 3.3
Прочистите отверстие.
Нанесите герметик на резьбу штуцера №5.
Вверните штуцер №5 вместо пробки.
Выберите место разреза: отметьте самое нижнее место
позволяющее установить тройник. Рис. 3.2.
Разрежьте шланг.
Наденьте хомуты S 20-32 на шланги.
Вставьте тройник №2 в разрез, так чтобы боковой отвод
был направлен вниз к подогревателю.
Затяните все хомуты.
Рис. 3.2
4
Монтаж
входного
тройника №2
Подготовка к
монтажу
1
Монтаж
входного
штуцера №5
3
2
Подготовка
подогревателя
к монтажу
Уаз Патриот двигатель ЗМЗ-409 после 2011года
Рис. 3.1
Приложение №3
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 29
монтаж предпускового подогревателя охлаждающей жидкости
