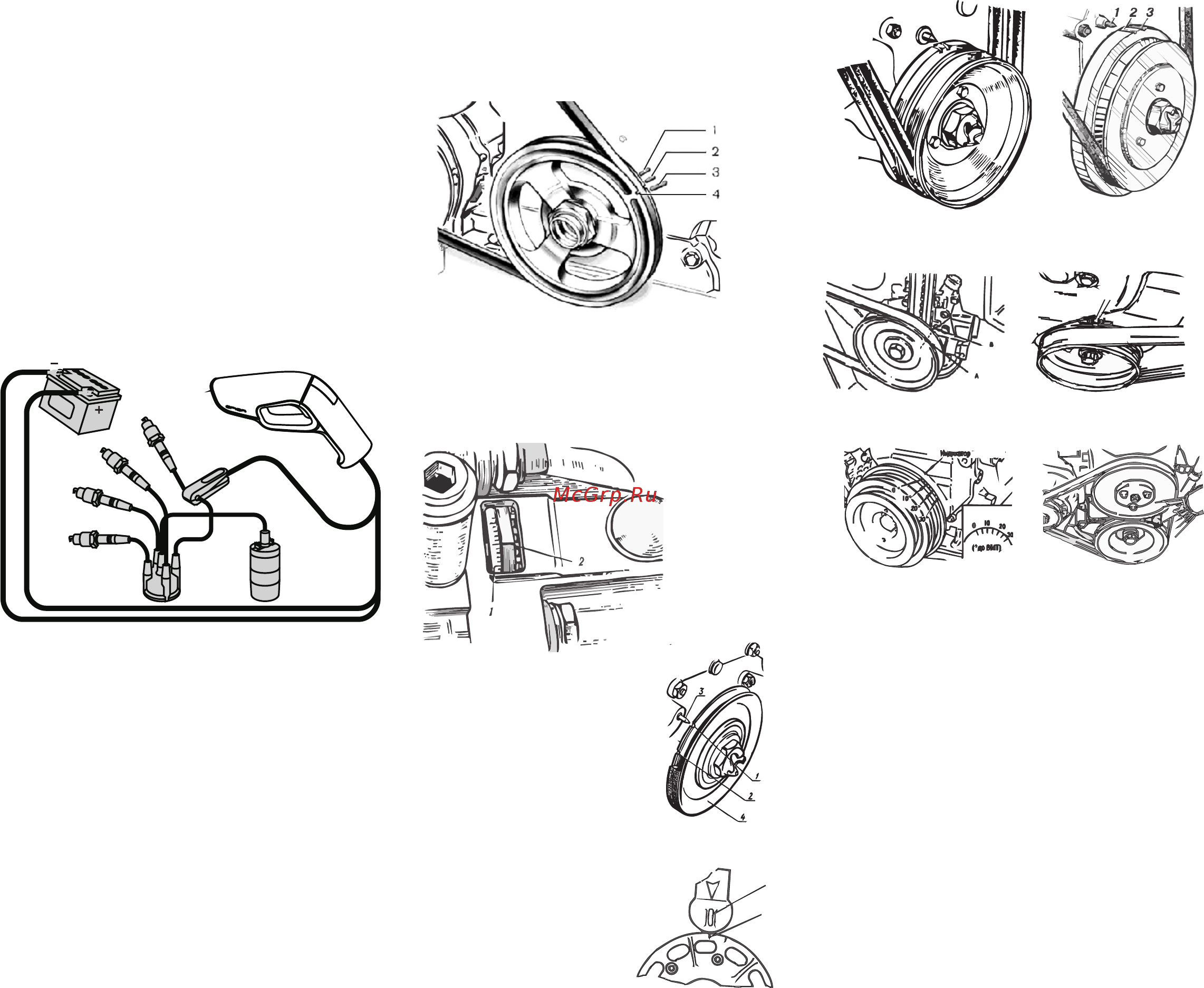

4 ПОРЯДОК ПОДКЛЮЧЕНИЯ АВТОМОБИЛЬНЫЙ СТРОБОСКОП СТ 01 Вни м ател ьн о озн акомьтес ь с и нструкци ей ИНСТРУКЦИЯ по Схема подключения Рис 1 ЭКСПЛУАТАЦИИ I 1 НАЗНАЧЕНИЕ Автомобильный стробоскоп СТ 01 предназначен для измерения и правильной установки угла опережения зажигания на карбюраторных и инжекторных двигателях при проведении диагностических и ремонтных работ ОСОБЕННОСТИ Подходит для любого числа цилиндров для 2 х и 4 х тактных двигателей Излучатель вспышка Фокусированный яркости ксеноновая луч Метки для установки зажигания на некоторых автомобилях лампа Подключите прибор к аккумулятору соблюдая полярность Провод с красной маркировкой зажимакрокодила подключите к клемме аккумулятора Провод с черной маркировкой зажимакрокодила подключите к клемме аккумулятора 2 Подключите зажим пришепку с активным емкостным датчиком к высоковольтному проводу свечи первого цилиндра двигателя 3 Очистите места расположения меток на шкиве и корпусе двигателя Метки должны быть хорошо видны Схема подключения повышенной ВАЗ Классика Метки для установки момента зажигания 1 метка опережения зажигания на 10 2 метка опережения зажигания на 5 3 метка опережения зажигания на 0 4 метка ВМТ на шкиве коленчатого вала ГАЗ и УАЗ Установочные метки на шкиве демпфере коленчатого вала 1 штифт на крышке распределительных шестерен 2 метка для установки ВМТ 3 метка для установки момента зажигания DAEWOO VOLKSWAGEN POLO ВАЗ 9 го и 10 го семейств Метка на маховике и шкала на картере для установки момента зажигания 1 шкала в люке картера сцепления 2 метка на маховике Питание от аккумулятора автомобиля NISSAN двигатель RB KIA SPORTAG Синхронизация бесконтактная прищепка с активным емкостным датчиком с повышенной чувствител ьностыо 2 КОМПЛЕКТ ПОСТАВКИ Коробка упаковочная I шт Инструкция по эксплуатации I шт Стробоскоп СТ 01 с проводами и зажимами I шт 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ I Напряжение питания 10 16 В 2 Потребляемый ток среднее значение в режиме свечения 300 м А в режиме ожидания 80 м А 3 Диапазон рабочих температур 25 60 С 5 Масса прибора 0 2 кг 6 Габариты 172x135x42 7 Длина проводов подключения и провода емкостного датчика 1 5 м Рис 1 4 Заведите двигатель Проверку прибором момента зажигания рекомендуется проводить на холостых оборотах при прогретом двигателе 5 Направьте поток света от стробоскопа на метку на шкиве коленвала двигателя метка будет казаться неподвижной Посмотрите напротив какой метки на корпусе двигателя она находится с какой меткой на корпусе двигателя она совмещается 6 Согласно инструкции для конкретного автомобиля или типа двигателя проведите установку угла оп ережения зажигания Запорожец Метки для установки зажигания ЗАЗ 968 1 на маслозаливной горловине 2 установки зажигания 5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантийный срок эксплуатации прибора 12 месяцев со дня продажи Предприятие изготовитель обязуется в течение гарантийного срока производить безвозмездный ремонт при соблюдении потребителем правил эксплуатации Без предъявления гарантийного талона при механических повреждениях и неисправностях возникших из за неправильной эксплуатации гарантийный ремонт не осуществляется В случае неисправности при соблюдении всех требовании обмен прибора производится по месту продажи Дата продажи_____________________ Подпись продавца
