4. Заведите двигатель. Проверку прибором момента
4. ПОРЯДОК ПОДКЛЮЧЕНИЯ
АВТОМОБИЛЬНЫЙ СТРОБОСКОП
зажигания рекомендуется проводить на холостых
оборотах при прогретом двигателе.
СТ - 03
Внимательно ознакомьтесь с инструкцией.
5. Направьте поток света от стробоскопа на метку на
для дизельных двигателей
шкиве двигателя, метка будет казаться
1. Подключите прибор к аккумулятору соблюдая
неподвижной. Посмотрите напротив какой
полярность.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
метки на корпусе двигателя она находится (с
Провод с красной маркировкой зажима-крокодила
какой меткой на корпусе двигателя она
подключите к клемме “+” аккумулятора.
1. НАЗНАЧЕНИЕ
совмещается).
Провод с черной маркировкой зажима-крокодила
подключите к клемме “-” аккумулятора.
Стробоскоп предназначен для проверки
6. Согласно инструкции для конкретного
правильной установки угла опережения впрыска
автомобиля или типа двигателя проведите
2. Очистите участок топливной трубки для
топлива на дизельном двигателе автомобиля при
подсоединения датчика. Оденьте струбцину с
проведении диагностических и ремонтных работ.
.
пьезодатчиком на прямой участок топливной трубки
первого цилиндра. Закрутите фиксирующий винт на
ОСОБЕННОСТИ
струбцине. Дàò÷èê на ближнем к
краю трубки. Следите чтобы
Подходит для любого числа цилиндров
струбцина не касалась корпуса двигателя или других
частей кроме топливной трубки.
Излучатель - ксеноновая лампа вспышка
Фокусированный луч повышенной яркости
Питание от аккумулятора автомобиля с
напряжением от 10 до 32В
5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Синхронизация - пьезодатчик подсоединяемый к
топливной трубке.
Гарантийный срок эксплуатации прибора - 12
ме с я це в с о д н я пр о д аж и . Пр е д пр и я ти е -
Автоматическая подстройка под уровень сигнала
изготовитель обязуется в течение гарантийного
снимаемого с пьезодатчика.
срока производить безвозмездный ремонт при
соблюдении потребителем правил эксплуатации.
2. КОМПЛЕКТ ПОСТАВКИ
Без предъявления гарантийного талона, при
механических повреждениях и неисправностях,
Коробка упаковочная........................................1 шт.
возникших из-за неправильной эксплуатации,
Инструкция по эксплуатации...........................1 шт.
гарантийный ремонт не осуществляется.
Стробоскоп с проводами и пьезодатчиком....1 шт.
В случае неисправности, при соблюдении всех
требований, обмен прибора производится по месту
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
продажи.
1. Напряжение питания: 10 - 32 В
Дата продажи_________________
2. Потребляемый ток (среднее значение):
в режиме свечения 300 м А
Подпись продавца _____________
в режиме ожидания 80 м А
O
3. Рабочие температуры -25+60 C
3. Очистите места, расположения меток на шкиве и
5. Масса прибора 0,2 кг
корпусе двигателя. Метки должны быть хорошо
6. Габариты 172 х 135 х 42
видны.
7. Длина проводов подключения
и провода пьезодатчика 1,5 м
www.orionspb.ru
проверку установки угла опережения впрыска
топлива
Если форсунка первого цилиндра работает
зàêðåïите
неудовлетворительно установите пьезодатчик
äâèãàòåëþ òîïëèâíîé
на топливной трубке четвертого цилиндра (для
схемы работы цилиндров 1-3-4-2).
Это необходимо для
того чтобы îáåñïå÷ить æåñòêîñòь ñèñòåìû äàò÷èê-
òðóáêà, òàê êàê смещения и êîëåáàíèÿ äàò÷èêà ìîãóò
ïðèâåñòè ê íåðàâíîìåðíûì âñïûøêàì ñòðîáîñêîïà.

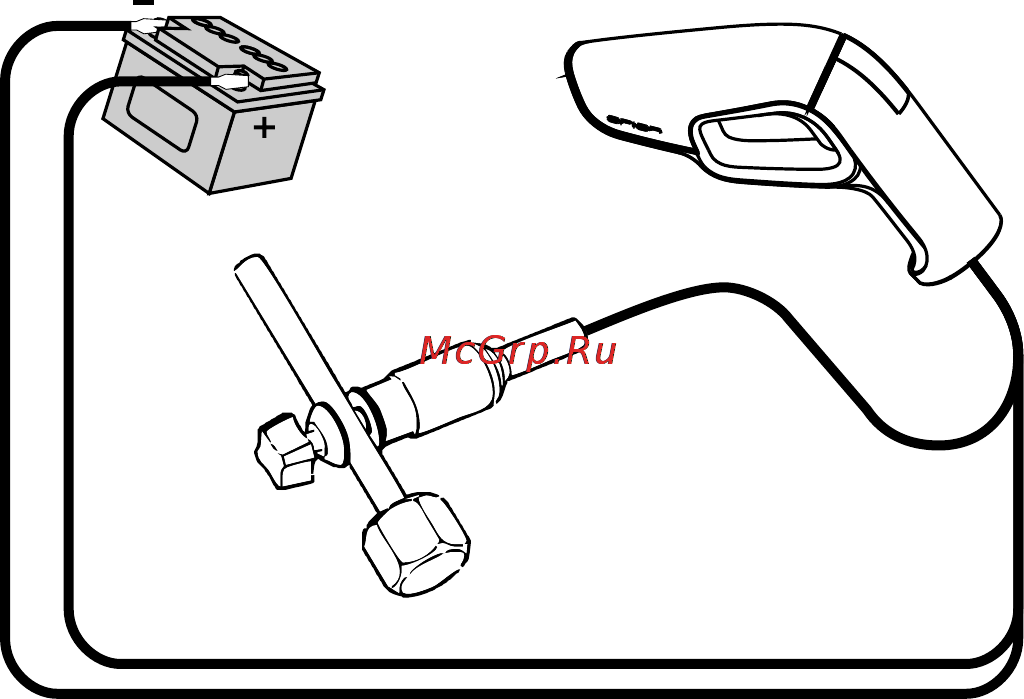

СХЕМА ПОДКЛЮЧЕНИЯ
