Jet DC-850 (10001052M) [13/14] Схема электрических соединений для вытяжной установки dc 850
![Jet DC-850 (10001052M) [13/14] Схема электрических соединений для вытяжной установки dc 850](/views2/1201714/page13/bgd.png)
13Русский Вытяжная установка DC-850

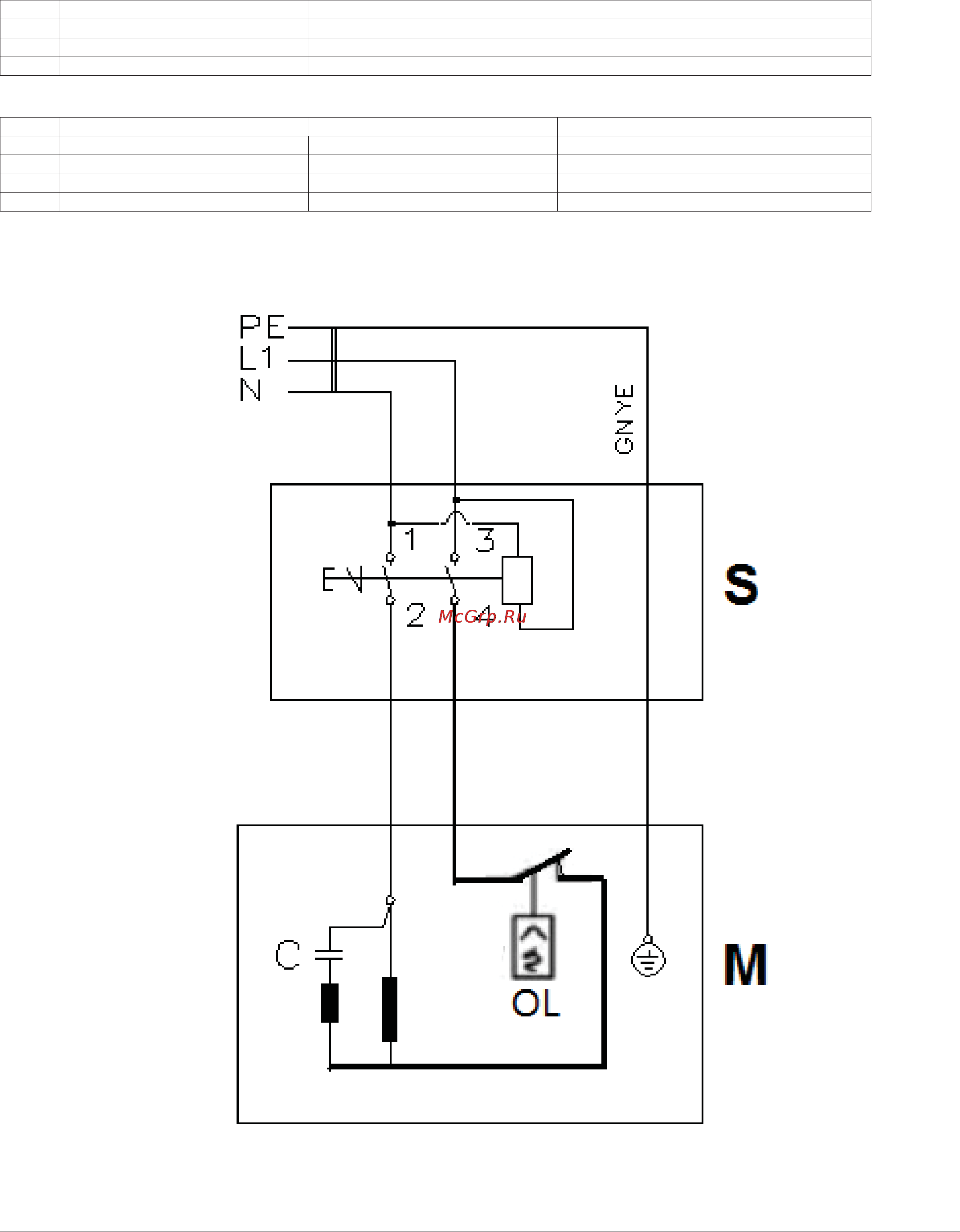

Схема электрических соединений для вытяжной установки DC-850
Схема електричних з’єднань для витяжної установки DC-850 / DC-850 сору құрылғысының электр жалғауларының үлгісі
10001052M…………………..….. ~ 220В, 50Гц
Цвет проводов Колір дротів Өткізгіштердің түсі
BU Синий Синій Көгілдір
BN Коричневый Коричневий Қоңыр
GNYE Желто-зеленый Жовто-зелений Сары-жасыл
Обозначение символов Позначення символів Таңбалардың белгіленуі
M Двигатель Двигун Қозғалтқыш
S Магнитный выключатель Магнітний вимикач Магниттік ауыстырғыш
C Конденсатор Конденсатор Конденсатор
OL Защита от перегрузки Захист від перевантаження Мөлшерден тыс жүктемеден қорғаныс
