Jet DC-850 (10001052M) [3/14] Техническое описание
![Jet DC-850 (10001052M) [3/14] Техническое описание](/views2/1201714/page3/bg3.png)

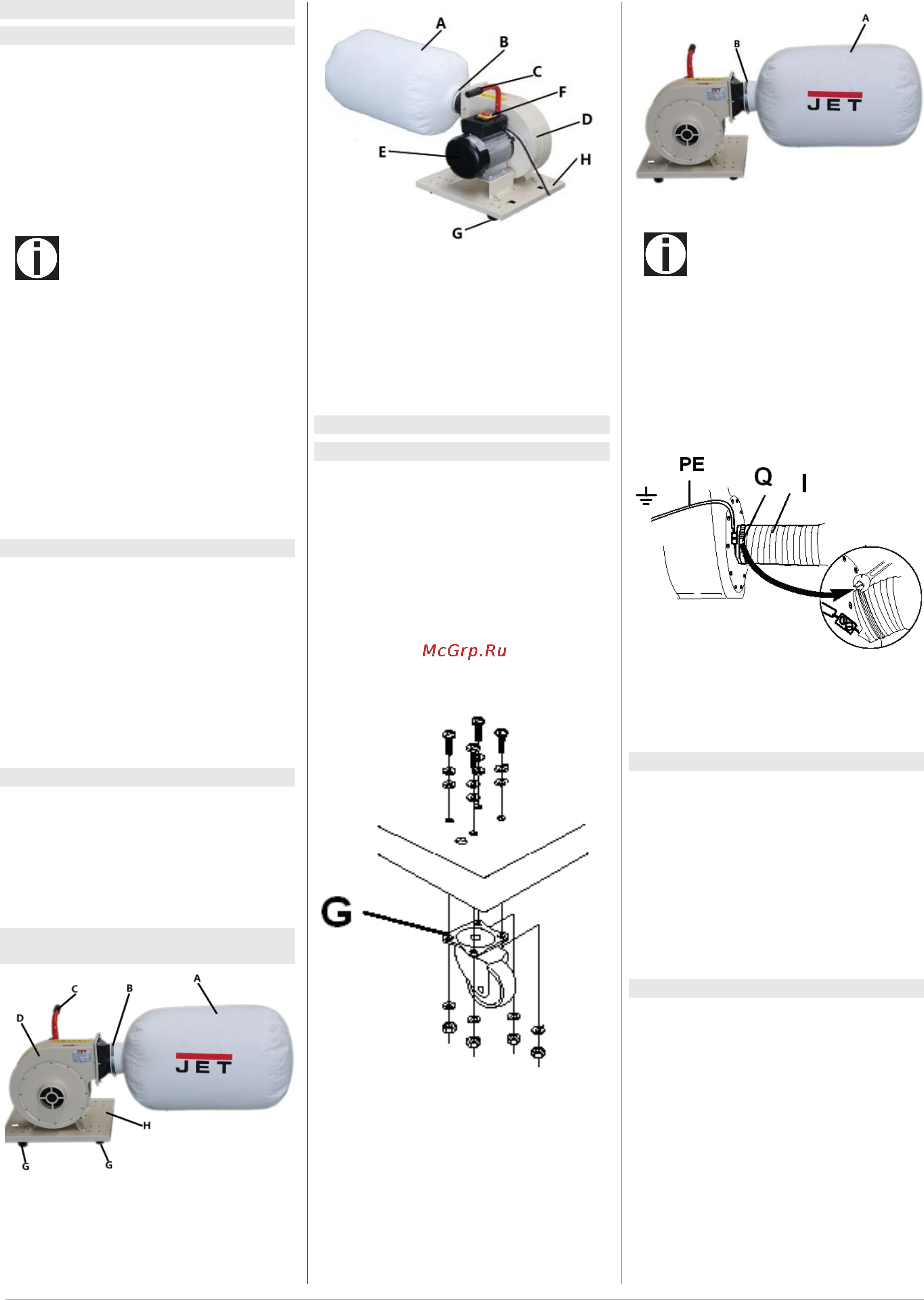

3Русский Вытяжная установка DC-850
Рис. 1
A - Фильтр-мешок
B - Хомут мешка
C - Ручка
D - Корпус двигателя
E - Двигатель
F - Выключатель
G - Ролики (4)
H - Основание
3. Сборка и запуск
3.1 Сборка
• При обнаружении повреждений при
распаковке вследствие транспорти-
ровки, немедленно сообщите об этом
поставщику. Не работайте с устрой-
ством!
• Избавьтесь от упаковки экологичным
способом.
• Установка роликов на основании:
• Прикрепите четыре ролика к нижней
стороне основания при помощи бол-
тов с контршайбами и гайками. (Рис.2)
Рис. 2
Установка фильтр-мешка:
• Установите фильтр-мешок (A) на
корпус.
• Установите хомут мешка (B) вокруг
мешка и закрепите его.
Рис. 3
Примечание:
Убедитесь, что мешок надежно за-
креплен и во время работы не про-
пустит пыль.
Установка шланга:
• Используйте один хомут (Q), чтобы
присоединить шлаг (I) к входному
штуцеру.
Рис. 4
• Вторым хомутом закрепите шланг к
станку.
3.2 Подключение
• Подсоедините стальной провод шлан-
га к желто-зеленому проводу заземле-
ния (PE, Рис.4). Это обеспечит защиту
от статического электричества.
• Все шланги и трубы, присоединенные
к вытяжной установке, должны быть
заземлены во избежание воспламене-
ния. (Комплект для заземления вытяж-
ных установок, Артикул JW-1053).
3.3 Электроподключение
• Электроподключение и любые удли-
нители должны отвечать требованиям
действующих предписаний. Напряже-
ние сети должно соответствовать тре-
бованиям на табличке оборудования.
• Необходимо подключить плавкие
предохранители 10 А.
• Используйте сетевой шнур только с
маркировкой H07RN-F.
• Подключение и ремонт электрических
частей разрешается проводить только
квалифицированным электрикам.
2. Техническое описание
2.1 Характеристики
Диаметр патрубка для подключения Ø100мм
Производительность всасывания 850 м³/ч
Разрежение 1000 Па
Емкость пылесборного мешка 56 л
Габариты (LxWxH) 1100X450X510 мм
Масса 19 кг
Напряжение сети ~220 В, 50 Гц
Номинальная потребляемая мощность 750 Вт
Рабочий ток 2,7 A
Удлинитель (H05VV-F) 3x0.75 мм²
Установка плавких предохранит. 10A
Класс изоляции I
Примечание:
Спецификация данной инструкции
является общей информацией.
• Производитель оставляет за собой
право вносить изменения в конструк-
цию станков, что может привести к
изменению технических характеристик
оборудования, его стандартной ком-
плектации, дополнительных принад-
лежностей и внешнего вида.
• Настройка, регулировка, наладка и
техническое обслуживание оборудова-
ния осуществляются покупателем..
2.2 Звуковая эмиссия
• Уровень звукового давления:
• (EN ISO 11202) LpA 78 дБ(A)
• Приведенные значения относятся
к уровню издаваемого шума и не
являются необходимым уровнем для
безопасной работы.
• Так как условия труда различны, дан-
ная информация позволяет оператору
снизить риски и опасность.
2.3 Комплект поставки
• Фильтр-мешок
• Сборный мешок (1x)
• Ролики (4x)
• Инструкция
• Перечень запасных частей
2.4 Описание вытяжной
установки
