Питание сети 1~230В, PE (защитное
заземление), 50 Гц
Потребляемая (выходная) мощность
1,3 (0,75) кВт
Номинальный ток 5.5 A
Удлинитель (H07RN-F): 3x1,5мм²
Плавкий предохранитель 10 A
3.3 Шумовое воздействие
Уровень звукового давления
(EN ISO 11202):
Холостой ход LpA 72,5 дБ(A)
При обработке LpA 78,4 дБ(A)
Указанные значения звукового
давления не обязательно являются
безопасными при работе.
Так как условия рабочего места
могут меняться, данная информация
предназначена только для оценки
опасности и связанных с ней рисков.
3.4 Комплект поставки
Подручник 300 мм
Удлинитель подручника
Планшайба 75 мм
Четырехзубцовый поводковый
патрон и выталкиватель
Вращающийся упорный центр
Набор инструментов для сборки
Инструкция по эксплуатации
Список запасных частей.
4. Транспортировка и запуск
4.1 Транспортировка и установка
Станок предназначен для работы в
закрытых помещениях и должен
быть устойчиво установлен на
прочную и ровную поверхность.
При необходимости станок можно
закрепить винтами.
Для удобства упаковки станок
поставляется в частично
разобранном виде.
4.2 Сборка
При обнаружении повреждений,
полученных при транспортировке,
немедленно сообщите об этом
поставщику. Не включайте станок!
Утилизируйте упаковку экологически
безопасным способом.
Очистите поверхности станка от
антикоррозийного средства с
помощью слабого растворителя.
Присоединение опорных ног,
опция: (Артикул 719402)
При присоединении опорных ног
передняя, задняя бабка и подручник
должны быть сняты со станка.
Открутите стержни (N, Рис. 1) с
каждой стороны станины.

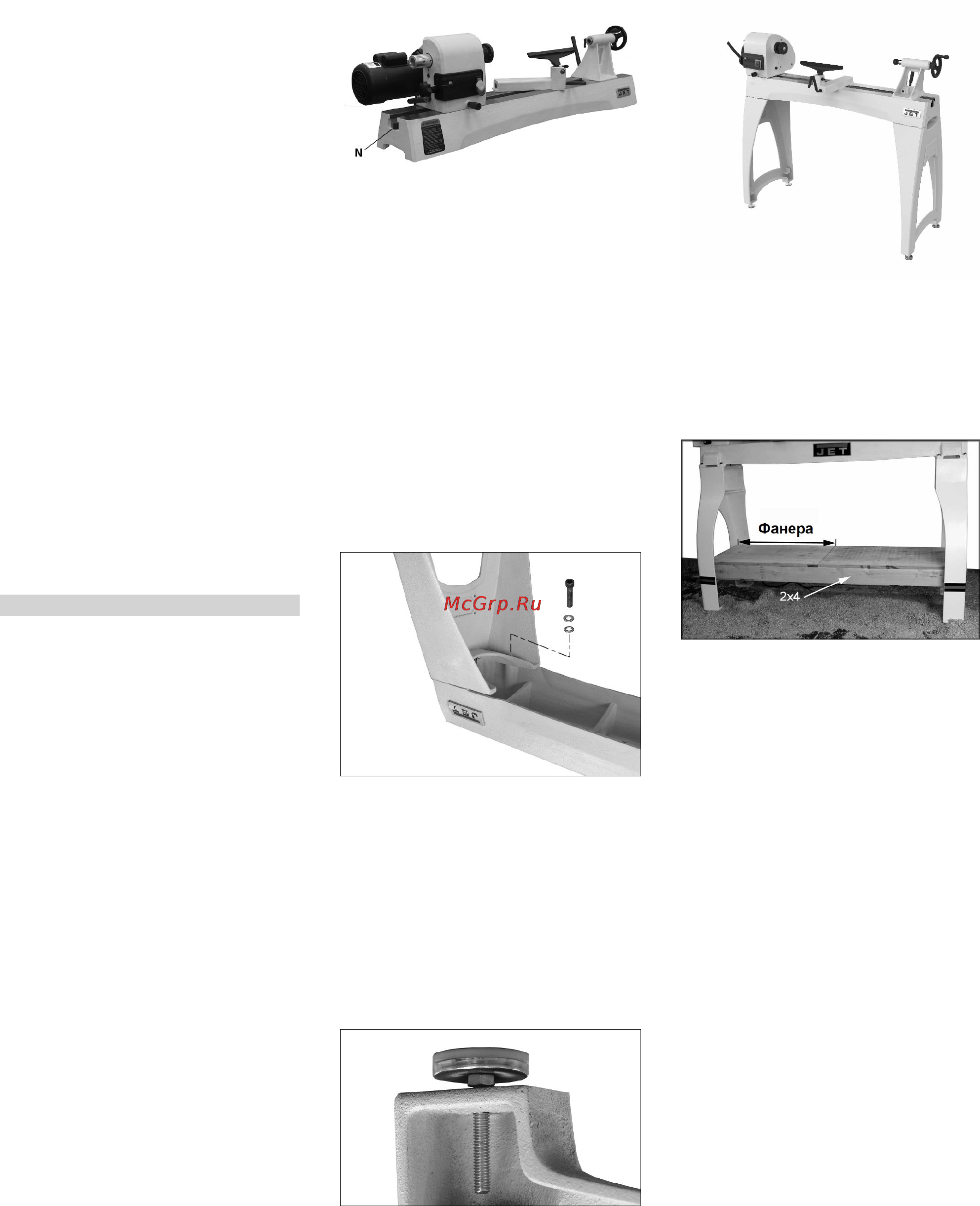

Рис. 1
Удалите переднюю, заднюю бабку
и подручник со станины.
Станина станка очень тяжелая!
Потребуется помощь второго
человека. Осторожно переверните
станину вверх ногами. Положите
под станину коврик или картон во
избежание появления царапин
.
(Рис. 2).
Установите опорные ноги, используя
восемь винтов 8 мм, стопорные
шайбы, плоские шайбы (Рис. 2) и
шестигранный ключ на 6 мм. Плотно
затяните винты.
Рис. 2
Установите четыре ножки (Рис.3).
Позже их можно будет
отрегулировать.
Вместе с помощником переверните
станину со стойками.
Вращайте ножки (Рис. 3), чтобы
выставить уровень станка. Затяните
шестигранные гайки на каждой
ножке со стороны стоек.
Рис. 3
Установите переднюю бабку,
подручник и заднюю бабку, а
также оба стержня (N, Рис. 1).
Окончательная сборка (Рис. 4).
Рис. 4
Дополнительная полка:
При желании можно сделать
дополнительную полку, которая
будет располагаться между
стойками (см. Рис. 5).
Рис. 5
4.3 Электрическое подключение
Подключение к сети кабеля и любых
удлинителей должно отвечать
требованиям станка.
Напряжение сети должно
соответствовать информации на
табличке станка.
Электрическое подключение должно
быть оснащено предохранителем на
10 А.
Используйте только силовой кабель,
маркированный H07RN-F
Подключение и ремонт
электрического оборудования может
осуществлять только
квалифицированный электрик.
4.4 Защита от пыли
Используйте подходящую систему
улавливания пыли и фильтрации во
избежание высокой концентрации
пыли в воздухе.
4.5 Начало работы
