6.1 Изменение частоты вращения
шпинделя
Поворачивайте ручку (B, Рис. 18)
для установки частоты вращения,
ее значение (об/мин)
отображается на дисплее,
расположенном рядом (C)
.

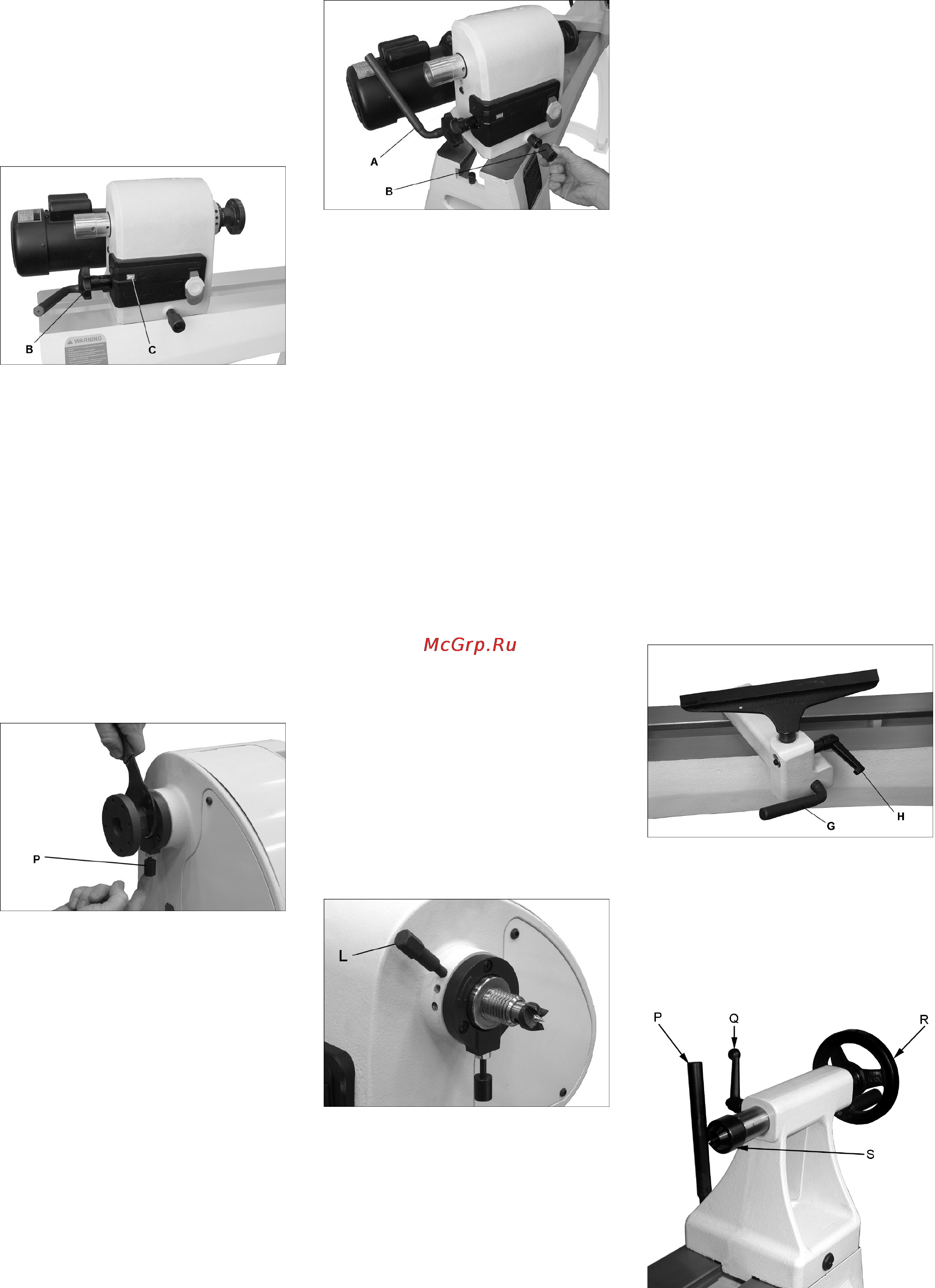

Рис. 18
Предупреждение:
Никогда не меняйте скорость с
выключенным двигателем. Это
может привести к повреждению
вариаторного шкива.
6.2 Фиксация шпинделя передней
бабки
Нажмите на фиксатор шпинделя (P,
Рис. 19) и немного поверните
шпиндель до тех пор, пока фиксатор
полностью не войдет в углубление.
Оставьте фиксатор в углублении.
Рис. 19
Предупреждение:
Никогда не нажимайте на фиксатор
во время вращения шпинделя!
6.3 Поворот передней бабки
Отвинтите стопорный штифт (B,
Рис. 20) против часовой стрелки.
Чтобы повернуть переднюю бабку
ослабьте фиксирующую ручку
передней бабки (A) и потяните
стопорный штифт (B).
Рис. 20
Для обработки больших заготовок
переднюю бабку следует повернуть
на 90°, к подручнику нужно добавить
удлинитель.
Предупреждение: работайте на
станке только с зафиксированной
передней бабкой.
Передняя бабка может быть
зафиксирована в любом положении
в пределах станины.
6.4 Поворот шпинделя передней
бабки на требуемый угол
Отключите станок от сети (выньте
вилку из розетки).
Завинтите стопорный штифт в
установочное отверстие (L, Рис. 21).
В шпинделе находится 12
отверстий, они равномерно
распределены по окружности с
шагом 30°.
В передней бабке располагаются 3
отверстия для стопорного штифта.
Эти отверстия располагаются под
углом 20° относительно друг друга.
Комбинация отверстий на шпинделе
и на передней бабке позволяет
устанавливать заготовку в любом
положении с шагом угла поворота
10°.
Рис. 21
6.5 Установка планшайбы
Планшайба используется для
обработки чаш. На планшайбе
находится несколько отверстий для
установки заготовки. Навинтите
планшайбу на шпиндель по часовой
стрелке и затяните два
установочных винта.
Для снятия планшайбы со
шпинделя, ослабьте два
установочных винта. Нажмите на
фиксатор шпинделя и используйте
прилагаемый гаечный ключ для
снятия планшайбы.
6.6 Регулировка подручника
Подручник длиной 300 мм
поставляется вместе со станком.
Конструкция подручника позволяет
осуществлять регулировку высоты,
позиции на станине и угла поворота.
Ослабьте зажимную ручку на
основании подручника (G, Рис. 22),
чтобы сдвинуть основание вперед-
назад или для установки под углом к
станине. Плотно затяните зажимную
ручку перед началом работы.
Ослабьте ручку (H, Рис. 22) чтобы
поднять или опустить подручник или
установить под углом к заготовке.
Затяните ручку перед началом
работы.
Рис. 22
6.7 Регулировка задней бабки
Поверните маховик (R, Рис. 23) по
часовой стрелке, чтобы выдвинуть
пиноль задней бабки вперед.
Зафиксируйте пиноль задней бабки
с помощью рукоятки (Q).
