MD 525-1 (черн-дымч) Паспорт на изделие онлайн
Комплектация:
1
2
3
4
5
6
8
9
10
полка (стекло) заглушками...................................
полка (стекло) с отверстиями...............................
труба h=70, d=90....................................................
труба h=70, d=50....................................................
труба h=300, d=50..................................................
труба h=300, d=90..................................................
труба h=595, d=90..................................................
шпилька длинная...................................................
заглушка алюминиевая с отв d=90......................
полиэтиленовая прокладка..................................
заглушка пластиковая промежуточная d=50.......
заглушка опорная d=50.........................................
7
11
12
Размеры Ш х Г х В....1100 х 450 х 1050 мм
Гарантийный срок
эксплуатации мебели MD..........24 месяца
Срок службы всех изделий MD.......10 лет
Уважаемые покупатели !
При соблюдении правил ухода и эксплуатации
Ваша мебель прослужит значительно дольше.
СПАСИБО ЗА ПОКУПКУ !
Дата изготовления :____________________________
1. Ввинтите короткие шпильки (13) в приклеенные заглушки на стекле(1).
2. Наденьте две трубки h=300 d=50 (5), на них надеть заглушки пластиковые промежуточные d=50 (11).
3. В отверстие в стекле (1) вставить шпильку длинную (8) и со стороны приклеек надеть одну полиэтиленовую прокладку (10).
Затем наденьте алюминиевую прокладку с отв. (9) и установите трубу h=300 d=90 (6).
4. Наденьте на шпильку алюминиевую прокладку с отв. (9), затем полиэтиленовую прокладку (10).
5. Придерживая стекло с установленными шпильками, трубками и прокладками наденьте стекло с отверстиями (2)
6. Наденьте заглушки пластиковые промежуточные d=50 (11), затем полиэтиленовую прокладку (10) и алюминиевую прокладку с отв. (9).
Наденьте две трубки h=70 d=50 (4) и трубку h=70 d=90 (3), предварительно зафиксировав опорной заглушкой d=50 (12) и d=90 (14).
7. Поставьте стойку на ножки и установите на длинную шпильку (8) полиэтиленовую прокладку (10) и алюминиевую прокладку с отв. (9).
8. Наденьте трубку h=595, d=90 (7) и сверху заглушку сквозную (15) и затяните регулировочной гайкой (17) с шайбой М10 (16). (см. схему 1)
9. При помощи винтов (19) с шайбами М6 (20) и гайками (22) привинтите кронштейн MD 3125 (21) к креплению кронштейна (18). (см. схему 2)
При необходимости воспользуйтесь паспортом на кронштейн MD 3125 (см. в упаковке кронштейна)
10. При помощи винтов (19) с шайбами М6 (20) закрепите крепление кронштейна (18) с кронштейном MD 3125 (21). (см. схему 3)
11. Подтяните опорные заглушки (12) , (14) и регулировочную гайку (17).
12. Для безопасности установите страховочный комплект (см. инструкцию по установке на отдельном листе)
13. Стойка готова к эксплуатации.
Стойка MD 525-1
для AV аппаратуры (TV до 42 дюймов)
1. При транспортировке и хранении упаковки с мебелью MD, должны быть надежно защищены от влаги, грязи, сильных
толчков, ударов тяжелыми предметами, а также недопустимы падения упаковок с любой высоты.
2. При покупке мебели проверьте целостность упаковок, их количество и наименования согласно паспорта на изделие.
3. Собирайте мебель на ровной и чистой поверхности, руководствуясь инструкцией по сборке.
4. Собирать стойку должны минимум два человека.
5. Собирать стойку следует в горизонтальном положение так, чтобы полки из стекла находились перпендикулярно полу.
Внимание !
Инструкция по сборке стойки :
1 шт.
1 шт.
1 шт.
2 шт.
2 шт.
1 шт.
1 шт.
1 шт.
4 шт.
4 шт.
4 шт.
2 шт.
шпилька короткая..........................................................
заглушка опорная d=90.................................................
заглушка сквозная алюминиевая d=90........................
шайба М10....................................................................
регулировочная гайка (барашек).................................
крепление кронштейна.................................................
винт М6х16....................................................................
шайба М6 усиленная...................................................
кронштейн MD 3125.....................................................
VESA: min 100х100 мм ,max 400х400 мм
гайка М6.........................................................................
страховочный комплект................................................
13
14
15
16
17
18
19
20
21
22
23
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
6 шт.
8 шт.
1 шт.
2 шт.
1 шт.
паспорт на изделие
с жестким креплением
С е р т и ф и к а ц и я и з д е л и й M D : В с я м е б е л ь M D и м е е т Г и г и е н и ч е с к и й С е р т и ф и к а т ( № 7 7 . М У . 0 2 . 5 6 1 . П . 0 0 1 1 7 3 . 0 7 . 0 7 ) и С е р т и ф и к а т С о о т в е т с т в и я Г О С Т 1 6 3 7 1 - 9 3 ( № Р О С С R U . А Ю 3 1 . Н 1 2 9 5 1 )
Допустимые нагрузки
На кронштейн не более 50 кг.
Полка верх не более 40 кг.
Полка нижняя не более 40 кг.
9
9
10
1
2
8
17
15
18
7
8
6
11
5
4
13
12
14
9
9
10
3
5
Предприятие-изготовитель: ООО «Металлдизайн»
Адрес: РОССИЯ, 603029, Нижний Новгород, ул. Памирская,11
Почтовый адрес: РОССИЯ, 603029, Нижний Новгород-29, а/я 4
Тел. (831) 220-58-00, e-mail: info@metaldesign.ru
Поставщик: ООО «Металлдизайн»
Адрес: РОССИЯ, 603029, Нижний Новгород, ул. Памирская,11
Тел. (831) 220-58-00, e-mail: info@metaldesign.ru
w w w.metaldesign.ru
2012 - 2013 модельного года
(комплектуется кронштейном MD 3125)
20
16
22
19
20
12
21
19
23

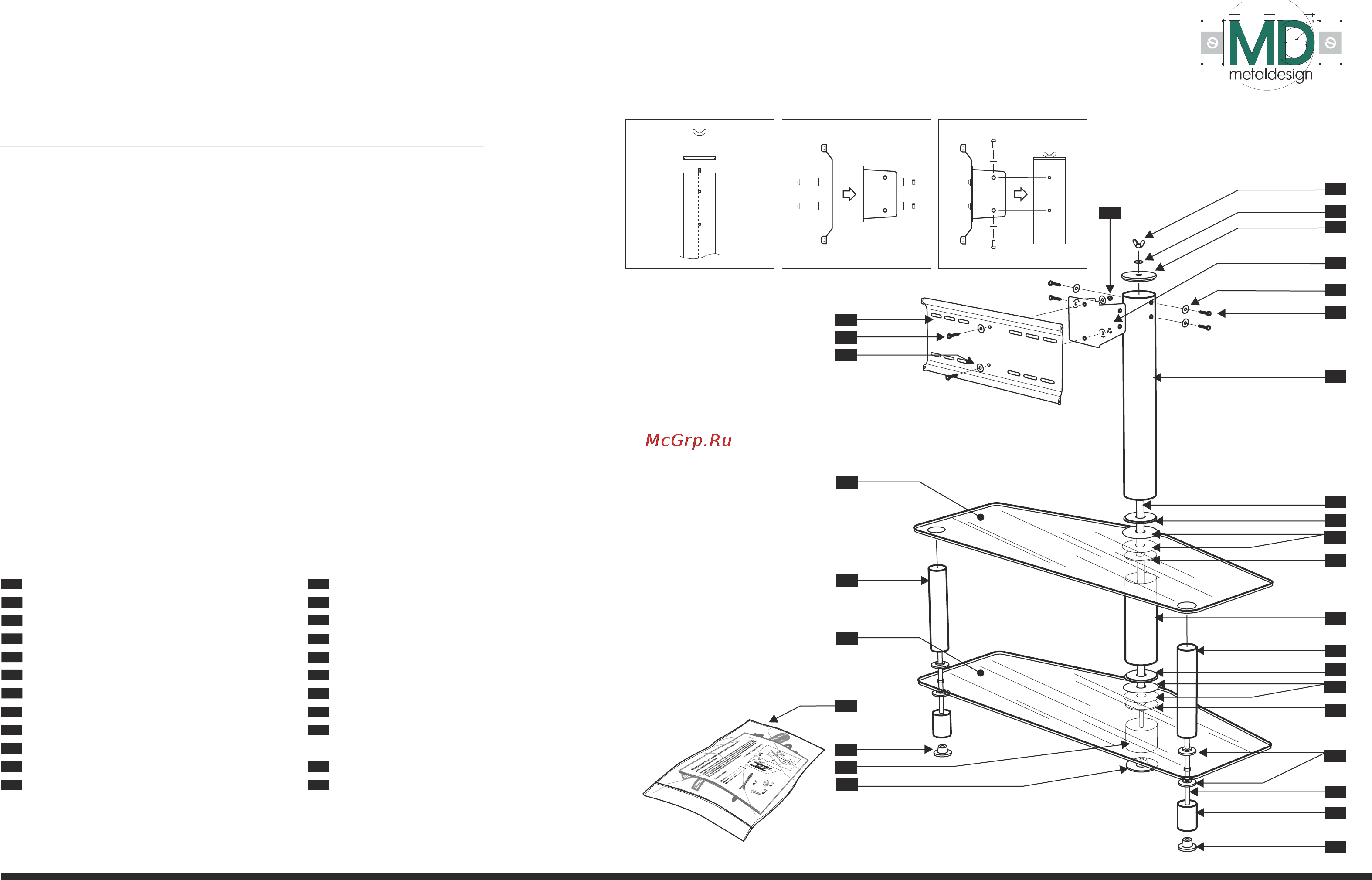

схема 1 схема 2 схема 3
монтажные размеры VESA: min 100x100 mm, max 400x400 mm
