Руководство по эксплуатации станка JET IBG-12 7

1 шт Устройство правки абразивного круга (P,

рис.1)

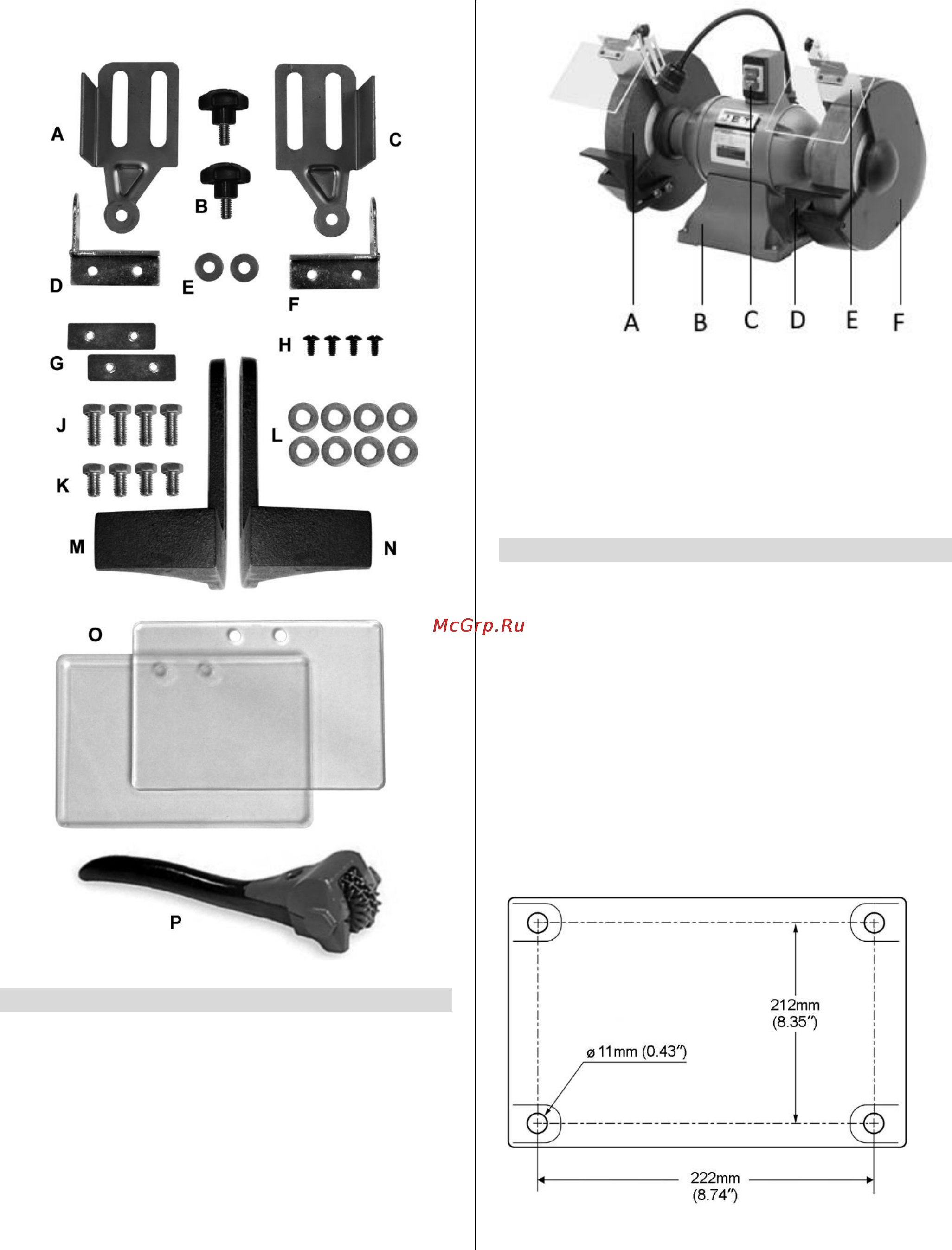

Рис.1

4. ОПИСАНЕ СТАНКА

Рис.2

A. Абразивный диск

B. Чугунное основаниеа

C. Кнопка включения-выключения.

D. Подручник

E. Защитный экран

F. Защитный кожух

5. УСТАНОВКА И СБОРКА

5.1 Установка станка

Для предотвращения перемещения заточного

станка во время работы, он должен быть надежно

прикреплен к рабочей поверхности или стойке.

Крепежные элементы для этого не входят в

комплект поставки станка.

Совместите установочные отверстия на станке с

предварительно просверленными отверстиями на

верстаке или стойке. На Рис. 3 показаны

расстояния между центрами установочных

отверстий.

Вставьте болты M8 и затяните их, используя

шайбы и гайки.

Рис.3
