Руководство по эксплуатации станка JET IBG-12 8
5.2 Установка экранов и подручников

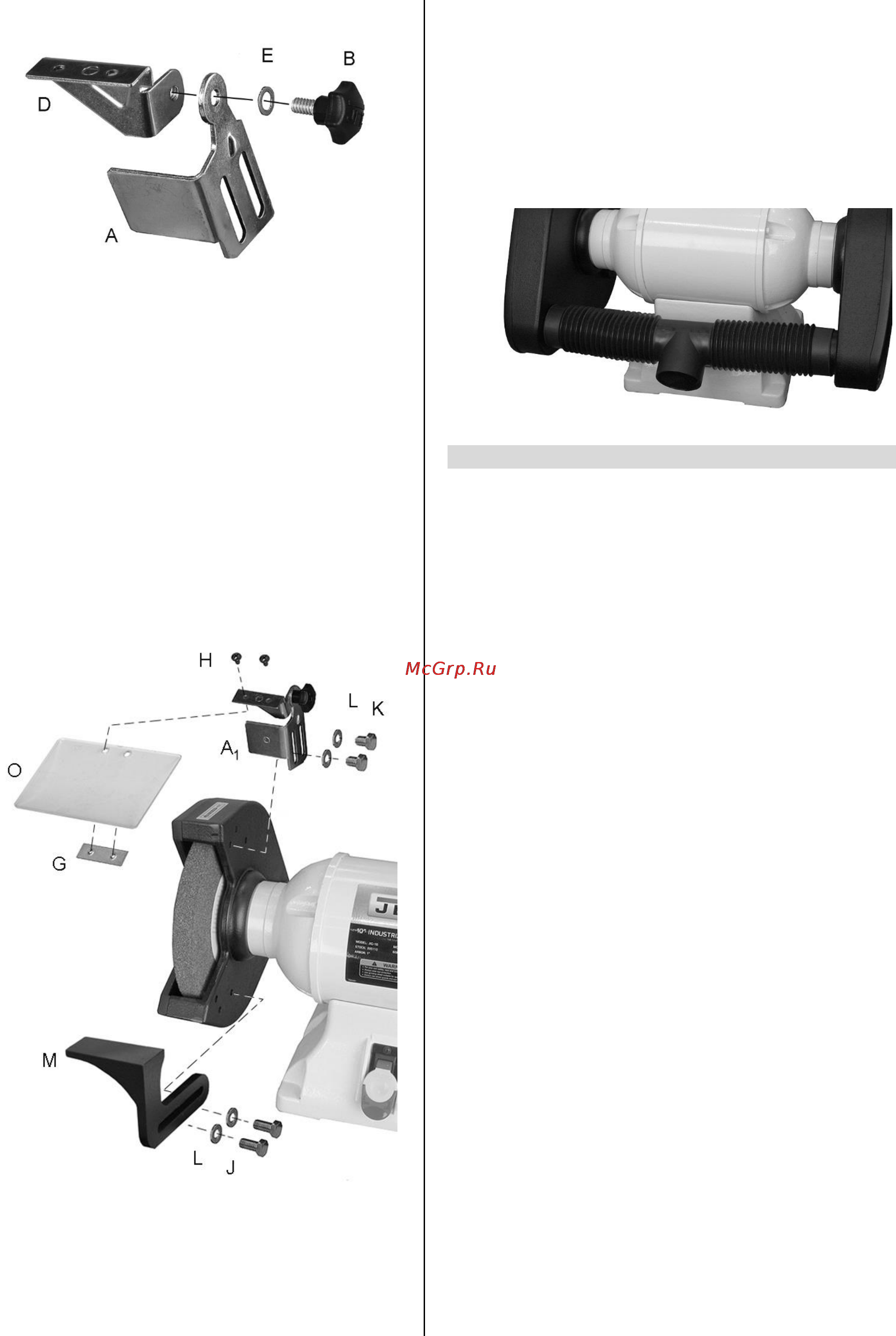

Рис.4
Части сборных кронштейнов A и D
промаркированы «R» и «L» для определения
правой и левой установки.
Соберите части кронштейна A и D как показано на
рис.4
Прикрепите кронштейны к кожуху круга при
помощи двух болтов 3/8 x 1/2” (K) и двух плоских
шайб 3/8" (L).
Между щитком кронштейна и поверхностью диска
необходимо поддерживать расстояние примерно
1,6 мм
Вставьте два винта с круглой головкой 3/16” x 1/2”
(H) в отверстия в кронштейне, защитном экране
(O) и пластине (G) с резьбовыми крепежными
отверстиями. Затяните винты (H)
Рис.5
Установите подручник (М) при помощи двух
болтов 3/8" x 3/4" (J) и двух плоских шайб 3/8" (L)
на кожух абразивного круга.
Подручники должны быть установлены на
расстоянии примерно 1,6 мм от поверхности круга
или иной используемой оснастки. По мере износа
круга подручник необходимо смещать для
поддержания необходимого зазора в 1,6 мм.
5.3 Установка вытяжного патрубка
Натяните один конец шлангов на тройник, а
другой – на фланцы защитных кожухов кругов.
Выходной патрубок тройника имеет наружный
диаметр 63 мм для подсоединения системы
отвода пыли.
Рис.6
6. РАБОТА СТАНКА
Настольный заточной станок разработан для
выполнения таких ручных операций, как заточка
резцов, отверток, сверл, удаление излишков
метала и выравнивание металлических
поверхностей.
Среднезернистый абразивный круг подходит для
грубой обработки, когда необходимо удалить
значительное количество метала или нет
необходимости добиваться низкой шероховатости
поверхности.
Мелкозернистый абразивный круг следует
использовать для заточки инструмента или когда
необходимо выдержать жёсткий допуск на
размер, так как он снимает метал постепенно и
позволяет добиться гладкой поверхности.
При работе на заточном станке всегда пользуйтесь
защитными очками или защитной маской.
Несоблюдение этих правил может привести к
серьезным травмам.
Нажмите зеленую кнопку для пуска станка.
Нажмите красную кнопку для его выключения.
На всех моделях при нажатии кнопки «Стоп»,
круги продолжают вращаться какое-то время.
Примечание: При длительной работе корпус
станка может слегка нагреться.
6.1 Меры предосторожности
1. Перед пуском станка прокрутите круги
вручную, чтобы убедиться, что ничто не мешает их
свободному вращению. Подручники и искровая
защита не должны касаться кругов.
2. Расстояние между подручниками и кругами,
искровой защитой и кругами должно быть в
пределах 1,6 мм.
