В этой инструкции описывается подключение всех сигналов
поддерживаемых форматов. Выбирайте тип соединения в
зависимости от используемого компонента.
ПРИМЕЧАНИЕ
•Не включайте устройство в розетку, пока не будут подсоединены
все компоненты.
•Подключая к усилителю компоненты, сверяйтесь с инструкциями
по использованию соответствующего компонента.
•При подключении правого и левого каналов строго соблюдайте
соответствие (правый канал подключайте к правому, левый – к
левому).
•Не объединяйте в один жгут шнур питания и соединительные
сигнальные кабели. Это может привести к фону переменного
тока или к другим помехам.
•Не увеличивайте уровень громкости, пока к входу PHONO не
подключен проигрыватель виниловых пластинок. Это может
привести к возникновению фона переменного тока или к другим
помехам.
n Замечание о воспроизведении SA
(Super Audio) источников сигналов:
Если обычные акустические системы не совместимы с
SA-источниками сигналов (диски DVD Audio, Super Audio
CD и другие источники, содержащие высокочастотные
компоненты вне диапазона слышимости), то задайте
настройки проигрывателя (DVD Audio и Super Audio CD и
т.п.), обеспечивающие работу с обычными акустическими
системами (или усилителями).
Если при воспроизведении SA-источников сигналов
установить слишком высокий уровень громкости, то это
может привести к повреждению акустических систем.
Рекомендации по настройке проигрывателя можно найти
в соответствующей инструкции по эксплуатации.

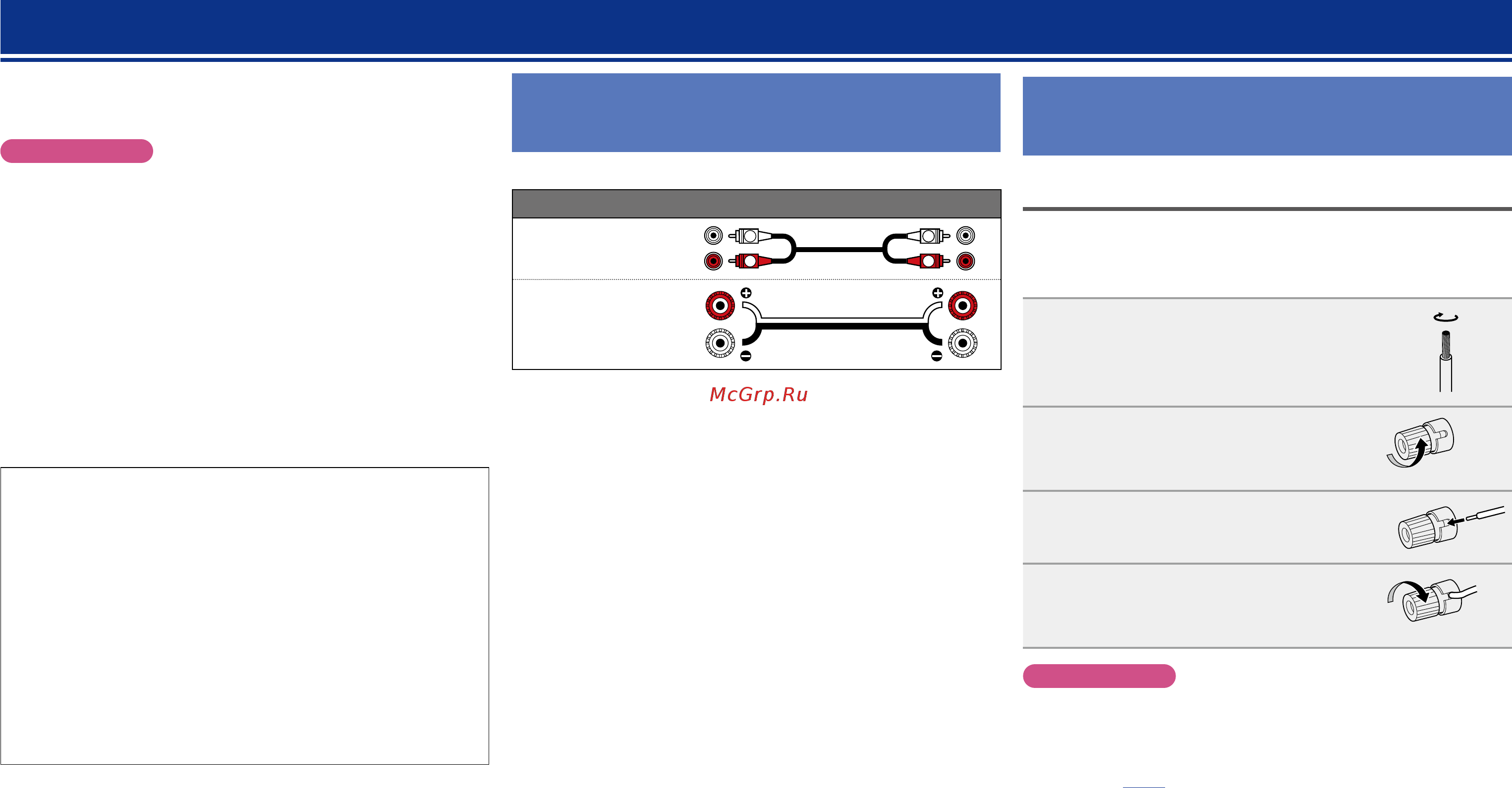

Подсоединения
Кабели, используемые для
подключения
Выбирайте кабели в соответствии с подключаемой аппаратурой.
Звуковой кабель (в комплект поставки не входит)
Звуковой кабель
R
L
R
L
Кабель для колонок
Подсоединение акустической
системы
Подсоединение акустической системы
При подключении акустических систем к усилителю обратите
внимание на полярность (+ (красный) и – (черный)) подключаемых
клемм, а также на правильность подключения левого (L) и правого
(R) каналов.
1
Снимите с концов акустических
кабелей изоляцию на длине около
10 мм и скрутите отдельные жилки
провода вместе, либо пропаяйте их.
2
На колонках поверните разъемы
для подключения против часовой
стрелки и немного ослабьте их.
3
Вставьте до конца подготовленный
конец кабеля в отверстие клеммы.
4
На колонках поверните разъемы для
подключения по часовой стрелке и
затяните их.
ПРИМЕЧАНИЕ
•Подключайте акустические кабели к клеммам таким образом,
чтобы они не выступали из клемм. Возможно срабатывание
схемы защиты при соприкосновении проводников с задней
панелью или при соприкосновении проводов “+” и “–” друг с
другом (vстр.5 “Схема защиты”).
•Запрещается прикасаться к клеммам акустической системы
при включенном устройстве. это может привести к поражению
электрическим током.
