4 electrolux
двухжильный кабель 5
Внимание! Данные указания, относящиеся
к изделиям для «сырой» установки (само-
выравнивающийся бетон/плиточный клей),
подлежат обязательному выполнению
при монтаже и установке любой соответ-
ствующей системы. Указания необходимо
предоставить специалисту, проводящему
какие-либо работы с системой. Несоблю-
дение данных указаний может привести к
отмене действия гарантии на установлен-
ную систему.
Назначение теплого пола
Кабельные системы обогрева Electrolux на
основе нагревательных секций, предназначены
как для основного, так и для комфортного
обогрева поверхности пола в помещениях
различного назначения и поддержания опти-
мального теплораспределения в помещении в
течение года.
Нагревательные секции Electrolux требуют
обязательной установки в бетонную стяжку не
менее 50 мм.
Удельная мощность нагревательной секции
должна составлять:
• не менее 110 – 120 Вт/м
2
, когда система
устанавливается как комфортная система
отопления;
• 130 – 150 Вт/м
2
, когда система используется
в качестве основной системы отопления.
Если кабельная система используется как
основное отопление, площадь, на которой
уложена нагревательная секция, должна со-
ставлять не менее 70 % от общей площади
обогреваемого помещения.
Технические характеристики
Тип кабеля двужильный
Погонная мощность
кабеля
17 Вт/м
Напряжение ~ 220 – 230 В / 50 Гц
Толщина кабеля 4,5 мм
Внешняя оболочка
ПВХ
Длина
соединительного
кабеля питания
2 м
Степень защиты IPX7
Класс защиты II
Окраска проводов питания
• черный — фаза
• синий — ноль
• желто–зеленый — заземление

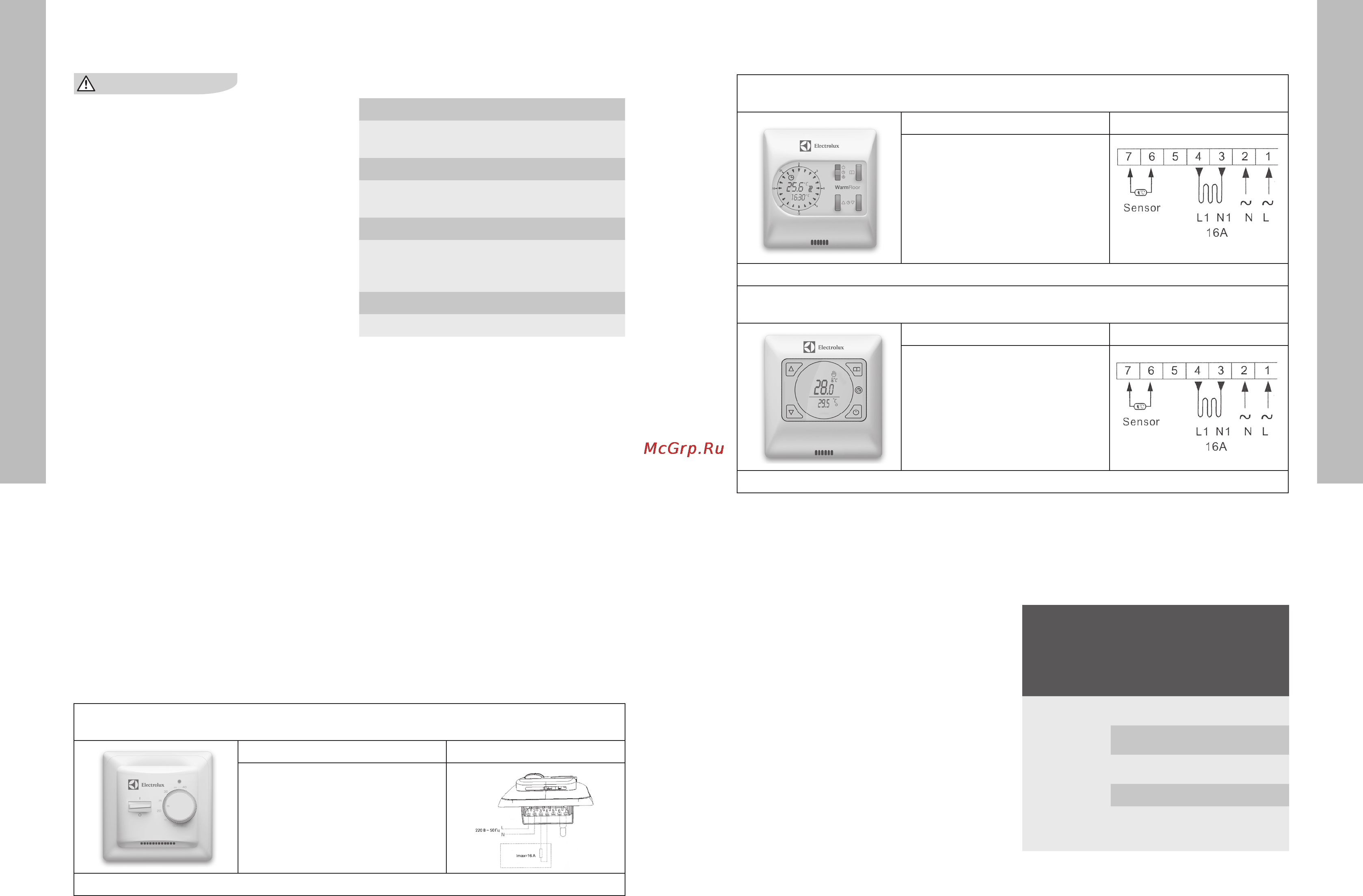

Рекомендуемые модели терморегуляторов Electrolux
Termotronic Basic — универсальный электронный терморегулятор с механическим управлени-
ем температурой пола
Технические характеристики Схема подключения
Напряжение: 230 В ~ 50 Гц
Выходное реле: 16 А / 3,5 кВт
Потребляемая мощность: 5 Вт
Рабочий диапазон температур:
+ 5°С ÷ + 40°С
Датчик t° пола: терморезистор NTC
Длина кабеля: 3 м
Гарантийный срок на терморегулятор составляет 36 месяцев.
Termotronic Avantgarde — программируемый электронный терморегулятор с ЖК дисплеем,
позволяющий устанавливать индивидуальные температурные режимы в течение суток
Технические характеристики Схема подключения
Напряжение: 230 В ~ 50 Гц
Выходное реле: 16 А / 3,5 кВт
Потребляемая мощность: 2 Вт
Рабочий диапазон температур:
+ 5°С ÷ + 50°С
Датчик t° воздуха: встроенный
Датчик t° пола: терморезистор NTC
Длина кабеля: 3 м
Гарантийный срок на терморегулятор составляет 36 месяцев.
Termotronic Touch — программируемый электронный терморегулятор с сенсорным экраном.
Возможность установки до 6 температурных режимов в течение суток на каждый из 7 дней недели
Технические характеристики Схема подключения
Напряжение: 230 В ~ 50 Гц
Выходное реле: 16 А / 3,5 кВт
Потребляемая мощность: 2 Вт
Рабочий диапазон температур:
+ 5°С ÷ + 90°С
Датчик t° воздуха: встроенный
Датчик t° пола: терморезистор NTC
Длина кабеля: 3 м
Гарантийный срок на терморегулятор составляет 36 месяцев.
Планирование монтажных работ
1. Проверьте электропроводку на возмож-
ность подключения системы «теплый
пол».
Для этого необходимо суммировать мощ-
ности всех электроприборов, которые
могут быть подключены к сети. Необходимо
учесть на будущее дополнительные элек-
троприборы, которые могут быть подключе-
ны к этой же сети. Нагревательные секции
Electrolux с мощностью более 2 кВт реко-
мендовано подключать, используя специ-
альную проводку и отдельный автомат. На-
гревательные секции должны подключаться
через УЗО, номинальный ток срабатывания
которого не превышает 30 мА. Параметры
стандартных электропроводок согласно
ПУЭ (Правила Устройства Электроустано-
вок) приведены в таблице 1.
Таб. 1
Материал
проводни-
ков
Сече-
ние
(мм
2
)
Ток
нагруз-
ки, max
(А)
Суммар-
ная мощ-
ность на-
грузки,
max (кВт)
Медь
2 х 1,0 16 3,5
2 х 1,5 19 4,1
2 х 2,5 27 5,9
Алюминий
2 х 2,5 20 4,4
2 х 4,0 28 6,1
