Руководство по эксплуатации станка JET HBS-1319V 9
6.4 Регулировка роликовых направляющих
Отключите станок от сети.
Снимите красные защитные щитки полотна.
Ослабьте винт (A, рис. 7) и установите задний
ролик на расстояние примерно 0,1 мм от спинки
пильного полотна. Снова затяните винт.

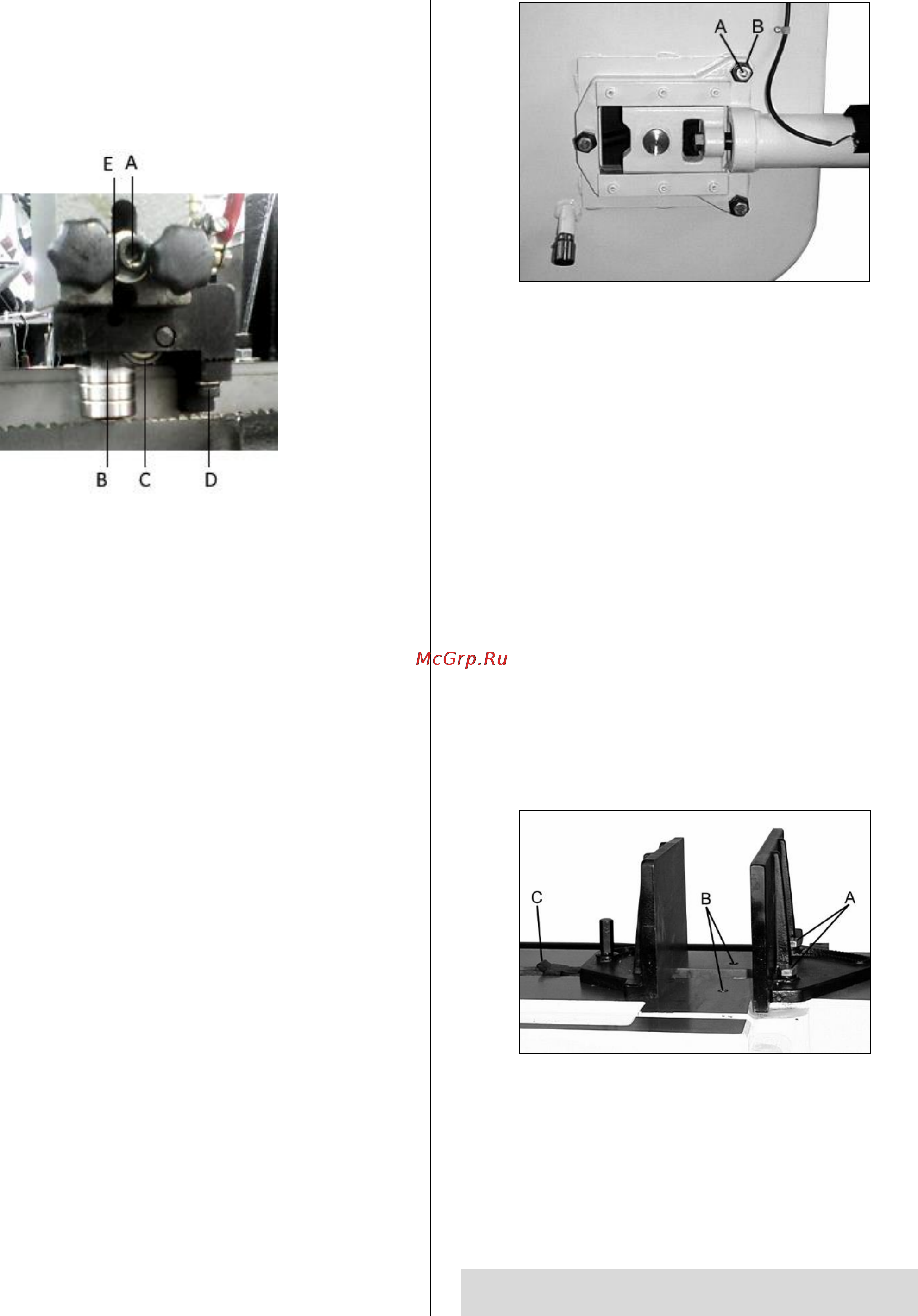

Рис.7
Ослабьте установочный винт (Е, рис.7) и
отрегулируйте положение ориентирующих
роликов при помощи эксцентриков (В, рис.7).
Отрегулируйте твердосплавные вставки (D, Рис. 8)
так, чтобы они едва касались полотна.
6.5 Настройка положения полотна на шкивах
ВНИМАНИЕ
Регулировка положения полотна производится при
открытом кожухе шкива, чтобы можно было
видеть полотно. Регулировка должна
производиться только квалифицированными
специалистами. Ход полотна регулируется во
время работы станка. Будьте осторожны, не
касайтесь полотна!
Положение полотна отрегулировано на заводе-
изготовителе и не требует дополнительной
регулировки.
Установите работу станка на самой медленной
скорости. Пильное полотно должно перемещаться
вблизи буртика колеса, однако не сильно набегать
на буртик.
Если требуется дополнительная юстировка, то
ослабьте винты (A, Рис. 10).
Регулировка движения пильного полотна
производится посредством ослабления или
затягивания 3-х установочных гаек (B).
Рис.8
Регулировка движения пильного полотна является
очень чувствительной, начинайте ее с поворота
установочных гаек на четверть оборота (B).
После проведенной регулировки движения
пильного полотна снова затяните винты (A).
6.6 Регулировка скорости подачи
Скорость опускания консоли пилы устанавливается
с помощью регулировочной ручки (D, Рис. 1).
При резании тонкостенных заготовок (трубы,
профили и т.д.) всегда устанавливайте медленную
скорость опускания, чтобы избежать сильного
износа пильного полотна.
6.7 Регулировка тисков
Затягивание заготовки производится с помощью
маховика тисков (F, рис. 2).
Для быстрого перемещения приподнимите
фиксатор (С, Рис. 9), передвиньте губку тисков и
снова установите фиксатор на зубчатую рейку.
Рис.9
6.8 Резка под углом
Ослабьте фиксатор положения рамы (G, рис.2) и
поверните раму пилы с тисками на требуемый
угол. Затяните фиксатор.
Ослабьте гайку подвижной губки и поверните ее
параллельно неподвижной губки тисков. Затяните
гайку. Станок готов к резке под углом.
7. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
