Jet JTS-600XL (10000070XLM) [2/10] Общие указания

Циркулярная пила с подвижным столом JTS-600XL

Содержание

1. Общие указания ...........................................................2

2. Технические характеристики JTS-600XL............2

3. Комплект поставки ......................................................2

4. Указания по технике безопасности .....................3

4.1. Применение ................................................................3

4.2. Уровень шума .............................................................3

4.3. Пылевыделение ........................................................3

5. Описание пилы ............................................................. 4

6. Транспортировка и пуск в эксплуатацию .........4

6.1. Транспортировка и установка ............................4

6.2. Монтаж .......................................................................... 4

6.3. Подключение пылеудаления .............................6

6.4. Подключение к электрической сети ............... 6

6.5. Начало работы ........................................................... 6

7. Работа ................................................................................ 6

8. Работы по наладке и регулировке .......................7

8.1. Монтаж пильного диска ........................................ 7

8.2. Монтаж расклинивающего ножа ......................7

8.3. Монтаж защиты пильного диска .......................7

8.4. Регулировка пильного диска ..............................7

8.5. Регулировка каретки .............................................. 7

8.6. Регулировка параллельного упора .................8

8.7. Установка поворотного упора на 90° и 45° .8

9. Контроль и техническое обслуживание ...........8

10. Устранение неисправностей ................................ 9

11. Дополительные принадлежности .....................9

12. Безопасная работа .................................................... 9

Габариты станка JTS-600XL .........................................10

1. Общие указания

• Станок предназначен для пиления изде-

лий из дерева и подобных материалов, а

также твердых полимерных материалов.

• Нельзя пилить изделия из металла.

• Обработка других материалов недопу-

стима или может производиться только

после консультации с представителями

компании.

• Наряду с указаниями по технике безопас-

ности, содержащимися в инструкции по

эксплуатации, и особыми предписаниями

Вашей страны необходимо принимать во

внимание общепринятые технические

правила работы на деревообрабатываю-

щих станках.

• Каждое отклонение от этих правил при

использовании рассматривается как не-

правильное применение, и продавец не

несет ответственность за повреждения,

произошедшие в результате этого.

• В станке нельзя производить никаких

технических изменений. Ответственность

несет только пользователь.

• Использовать станок только в технически

исправном состоянии. Станок разреша-

ется эксплуатировать лицам, которые

ознакомлены с его работой, техническим

обслуживанием и предупреждены о воз-

можных опасностях.

• Соединительный кабель (или удлини-

тель) от автомата защиты и от источника

электропитания до станка должен быть

не менее 3x1,5мм² (желательно медный,

трёхжильный, с сечением каждой жилы

не менее 1,5 мм

• Данный станок является машиной для

индивидуального применения, т. е. по

своим конструктивным особенностям

и техническим характеристикам станок

не предназначен для использования на

производстве.

• Если Вы при распаковке обнаружили по-

вреждения вследствие транспортировки,

немедленно сообщите об этом Вашему

продавцу.

• Не запускайте станок в работу!

2. Технические характеристики

Выходная мощность (230 В) 1,5 кВт / S

100%

Потребляемая мощность (230 В) 2,5 кВт / S

40%

Выходная мощность (400 В) 1,5 кВт / S

100%

Потребляемая мощность (400 В) 2,5 кВт / S

40%

Частота вращения пильного диска 4000 об/мин

Размер стола 800 х 350 мм

Удлинение стола 415х350 мм

Расширение стола справа 800х270 мм

Подвижной стол (каретка) 1600 х 240 мм

Ход подвижного стола (каретки) 1700 мм

Макс. длина распила с кареткой 1600 мм

Макс. диаметр пильного диска / посадочный 250 мм / 30 мм

Диапазон наклона пильного диска 0°-45°

Макс. высота пропила 90°/45° 80 / 54 мм

Ширина распила с параллельным упором 610 мм

Диаметр вытяжного штуцера 100 мм

Габаритные размеры 1600х2000х1115 мм

Масса 170 кг

3. Комплект поставки

1. Подставка

2. Каретка

3. 2 опорные ножки

4. Съёмный стол каретки

5. Поперечный упор

6. Телескопическая штанга

7. Расширение стола

8. Расширение стола справа

9. Параллельный упор

10. Направляющая параллельного упора

11. Кожух пильного диска

12. Пильный диск 250 мм

13. Соединительный шланг и Y-образный

тройник

14. Хомут

15. Толкающий шток

16. Инструмент для обслуживания

17. Монтажные принадлежности

18. Инструкция по эксплуатации

19. Список деталей

Примечание:

• Спецификация данной инструкции явля-

ется общей информацией.

• Производитель оставляет за собой право

вносить изменения в конструкцию стан-

ков, что может привести к изменению

технических характеристик оборудо-

вания, его стандартной комплектации,

дополнительных принадлежностей и

внешнего вида.

• Настройка, регулировка, наладка и тех-

ническое обслуживание оборудования

осуществляются покупателем.

Уважаемый покупатель,

Большое спасибо за доверие, которое Вы

оказали нам, купив станок марки JET!

При составлении этой инструкции особое

внимание уделялось возможности быстро-

го освоения Вами станка и обеспечению

безопасной работы с ним. Пожалуйста, об-

ратите внимание на ряд указаний, связан-

ных с изучением и хранением инструкции.

• Перед вводом станка в эксплуатацию

полностью и внимательно изучите

данную инструкцию, обратив особое вни-

мание на указания по технике безопас-

ности.

• Эта инструкция рассчитана на лиц, об-

ладающих базовыми техническими зна-

ниями и навыками обращения с обору-

дованием, аналогичным описываемому в

ней станку. Если Вы никогда не работали

на таком оборудовании, следует обра-

титься за помощью к лицам, имеющим

такой опыт.

• Сохраните всю поставляемую вместе со

станком документацию для возможного

повторного обращения к ней. Сохраните

также чек (квитанцию на покупку) для

возможного предъявления гарантийных

претензий.

• В случае перепродажи станка или сдачи

его в аренду передайте вместе с ним

всю документацию, входящую в объем

поставки.

• Производитель не несет ответственно-

сти за любой ущерб, возникающий из-за

несоблюдения указаний, приведенных в

инструкции по эксплуатации.

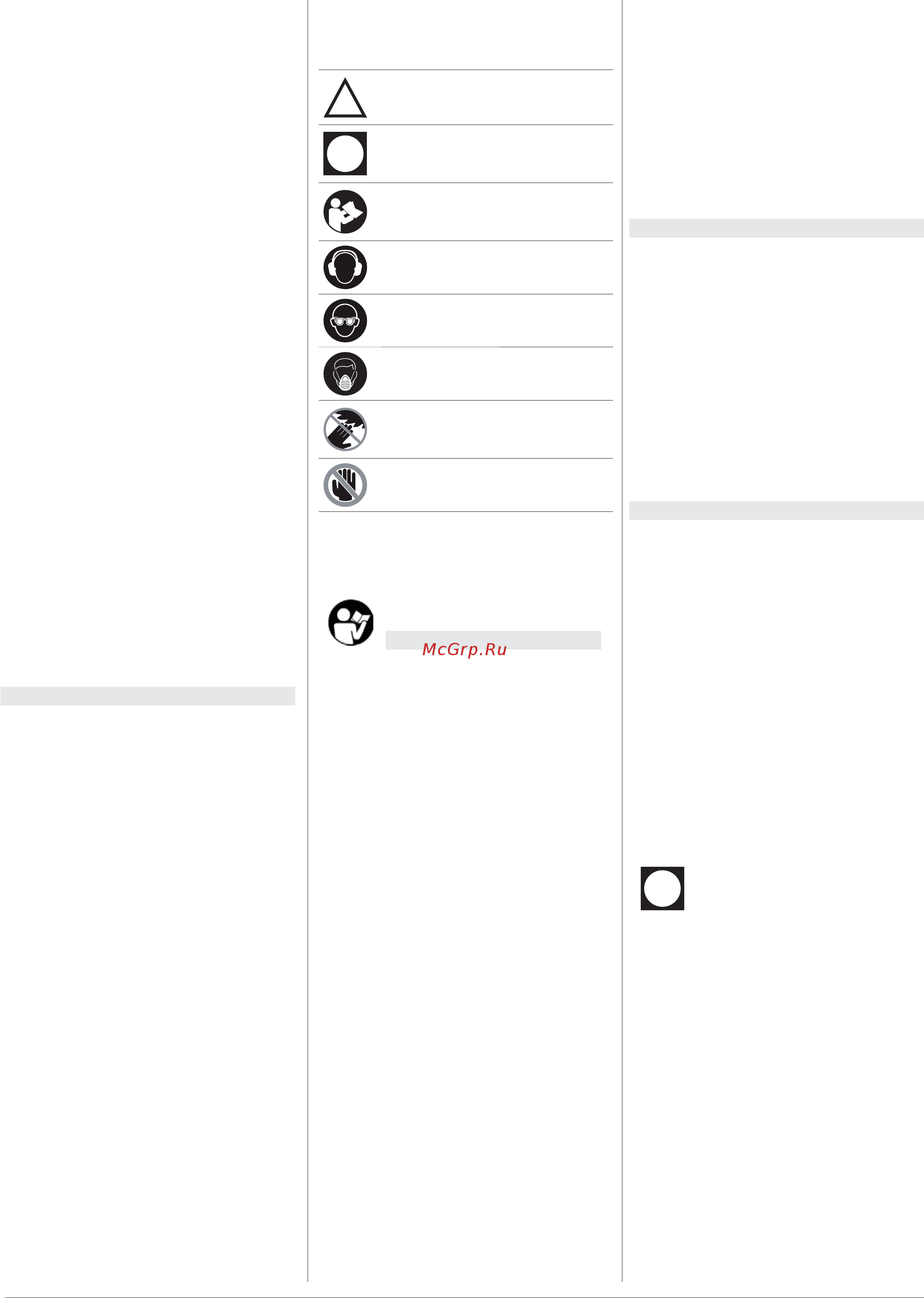

В инструкции использованы следующие

символы для привлечения внимания к

важной информации:

Внимание!

Предупреждение об опасности

Примечание

Важная дополнительная ин-

формация

Общие указания

Прочтите все указания и ин-

струкции

Применяйте средства защиты

органов слуха

Используйте защитные очки

Применяйте противопылевой

респиратор

Не подставляйте руки в зону

пиления, когда станок рабо-

тает

Опасность механического

травмирования!
