Циркулярная пила с подвижным столом JTS-600XL
8. Работы по наладке и регулировке
Общие указания
Перед работами по наладке и регулиров-
ке станок должен быть предохранен от
непроизвольного включения. Отключите
станок от эл. сети.
8.1. Монтаж пильного диска
Диск должен соответствовать техниче-
ским характеристикам станка.
Максимальный диаметр пильного диска,
применяющийся на данном станке – 250
мм.
Перед установкой проверьте пильный
диск на предмет наличия дефектов (тре-
щин, поломанных зубьев, деформаций).
Не используйте дефектные диски!
!
Внимание! Применение
пильных дисков из быстро-
режущей стали запрещено!
Используйте диски только с твердосплав-
ными режущими напайками. Зубья диска
должны быть направлены в сторону рас-
пила (вниз).
Во время работы с диском надевайте
подходящие перчатки.
!
Внимание!
Всегда отключайте станок от источника
питания во время замены диска.
Продвиньте каретку вперед или назад и
откройте нижний защитный кожух пиль-
ного диска. Поднимите пильный диск
в верхнее положение. Снимите кожух
пильного диска.
Замена пильного диска:
Переместите каретку для того, чтобы обе-
спечить доступ к пильному диску.
Ослабьте 2 винта (ЕЕ. Рисунок 18) и сни-
мите крышку (DD).

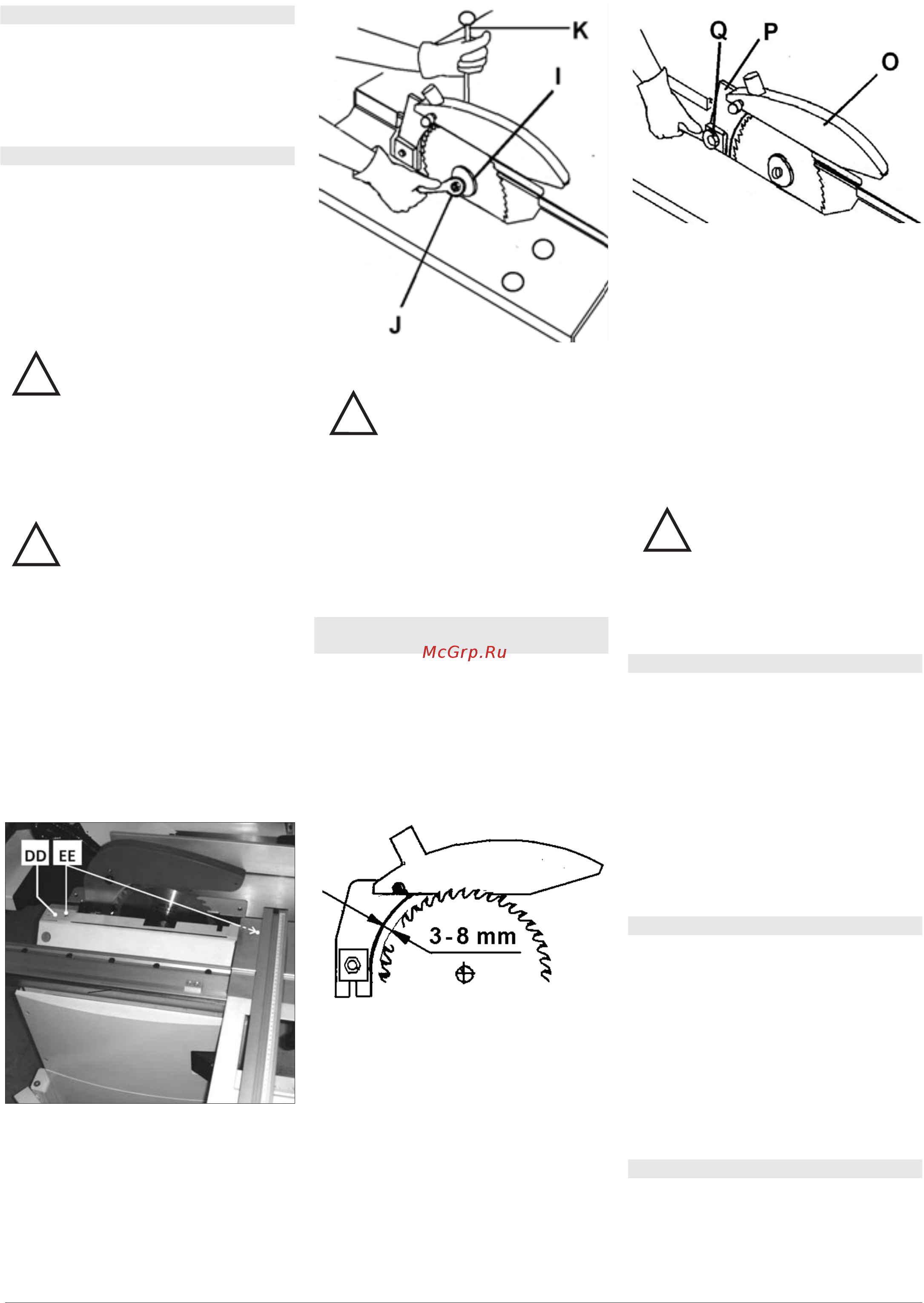

Рис. 18
Ослабьте натяжную гайку (J, Рисунок 19).
При помощи стопорного штифта (К)
зафиксируйте осевой блок диска от про-
кручивания.
Рис. 19
!
Гайка имеет левостороннюю
резьбу!
Открутите гайку (J) и фланец (I). Устано-
вите пильный диск на осевой блок. Зубья
пильного диска должны быть направле-
ны в сторону распила (вниз). Установите
фланец и прочно затяните гайку. Вы-
тащите стопорный штифт (К). Проверьте
правильность регулировки расклини-
вающего ножа по отношению к пильному
диску. Установите кожух пильного диска.
8.2. Монтаж расклинивающего
ножа
Использование расклинивающего ножа
обязательно. Станок снабжен раскли-
нивающим ножом для использования с
пильным диском диаметром 250 мм.
Расклинивающий нож должен быть отре-
гулирован таким образом, чтобы по всей
длине расстояние между ним и пилой
было в пределах от 3-х до 8 мм (рис. 20)
Рис. 20
Расклинивающий нож (P, рисунок 21) мо-
жет быть отрегулирован как в вертикаль-
ном, так и в горизонтальном положении.
Рис. 21
Высота установки должна быть отрегу-
лирована таким образом, чтобы нижняя
часть ножа никогда не превышала 3 мм
самого высокорасположенного зубца
диска. После регулировки высоты зафик-
сируйте гайку (Q).
Для изготовления пазов необходимо
установить специальный расклиниваю-
щий нож.
Он должен быть установлен таким обра-
зом, чтобы верхний край расклиниваю-
щего ножа совпадал с самым высокорас-
положенным зубом пильного диска.
!
Никогда не снимайте рас-
клинивающий нож!
Обратная отдача очень опасна!
Запрещается работать на станке без
защитного кожуха пильного диска и рас-
клинивающего ножа.
8.3. Монтаж защиты пильного диска
Использование защиты пильного диска
(рисунок 21,О) обязательно. Закрепите
защитный кожух пильного диска на рас-
клинивающем ноже (Р).
Защитный кожух пильного диска должен
быть опущен к обрабатываемому из-
делию для минимизации числа открытых
зубьев.
Никогда не регулируйте положение
кожуха пильного диска во время работы
станка. Вытяжная установка подключает-
ся к кожуху пильного диска.
8.4. Регулировка пильного диска
Во время работы станка нельзя выпол-
нять операции по регулировке диска.
Используйте передний маховик для под-
нятия пильного диска.
Один поворот маховика соответствует 3
мм подъема вверх.
Для наклона пильного диска используйте
маховик.
После каждой регулировки пильного
диска осторожно запускайте станок.
8.5. Регулировка каретки
Не устанавливайте каретку во время
работы станка.
При подаче заготовки и параллельном
распиле каретка должна быть зафикси-
рована.
