• 8 •
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВЫТЯЖНОГО ЗОНТА
• 5 •

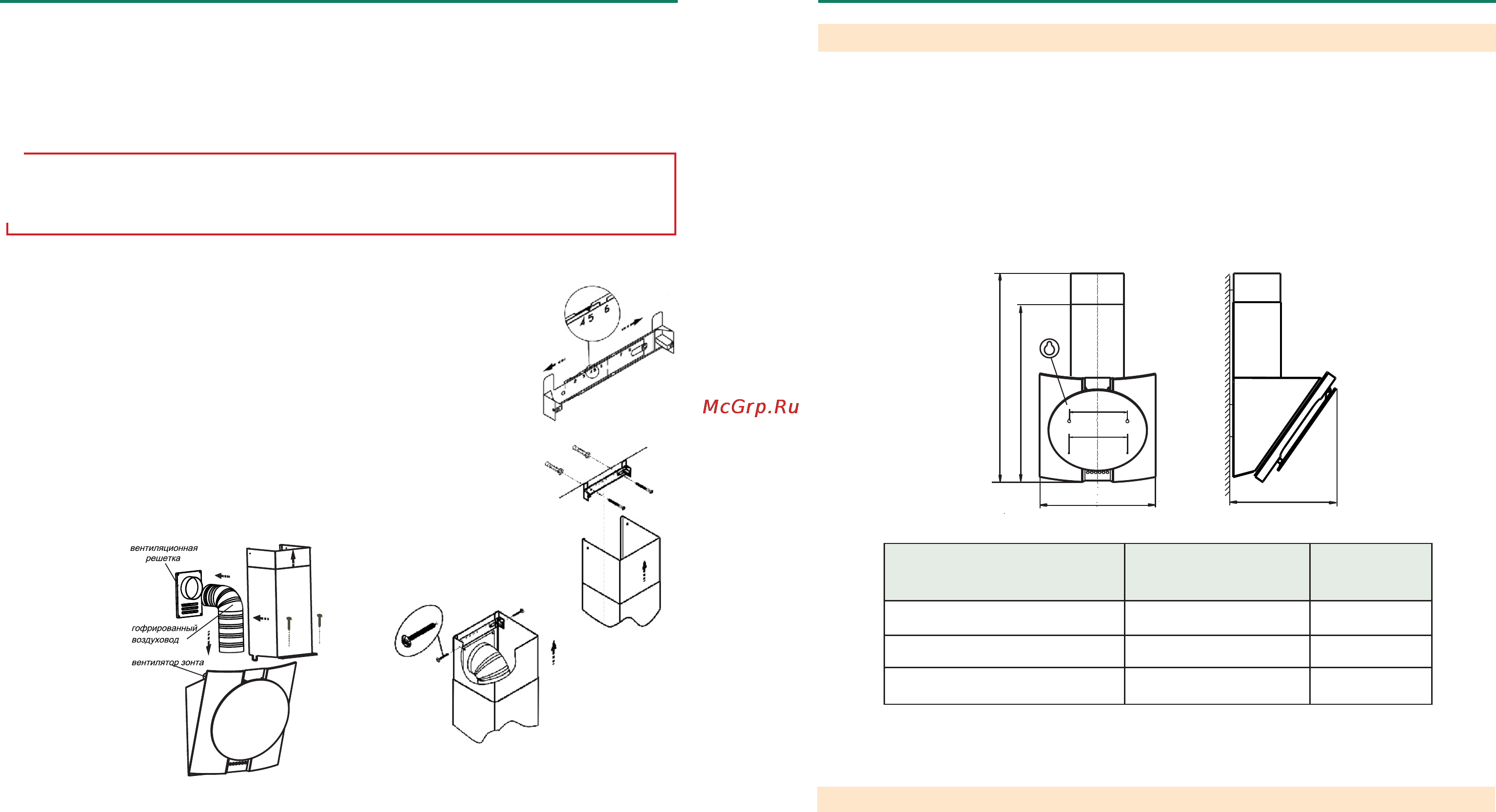

рис. 5
рис. 6
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
3 КОМПЛЕКТНОСТЬ
рис. 2
В - высота зонта с нижней фальштрубой.
(В) - высота зонта с максимально выдвинутой верхней фальштрубой
3.1 Зонт вытяжной 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для фальштрубы 1 шт.
3.5 Крепежные изделия:
винт самонарезающий 3,5х11 4 шт.
винт самонарезающий 6х50 4 шт.
.
винт самонарезающий 4,2х41 2 шт.
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на
нужный размер (равный ширине верхней фальштрубы). Увеличьте размер кронштейна
(если это необходимо), раздвинув его, и установите фиксатор напротив цифры 5 (см.
рис. 5)
- установите на зонт комплект из двух телескопических фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную ли-
нию, затем снимите фальштрубы;
- приложите кронштейн к стене, как показано на рис. 6;
- осевая линия кронштейна должна совпадать с осевой линией зонта, а верхний
край с ранее проведенной горизонтальной линией;
- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия Ø8х40 мм и забейте дюбели;
- прикрепите кронштейн к стене винтами.
рис. 7
рис. 8
ВНИМАНИЕ: в зависимости от варианта монтажа используйте самонарезающие винты и дюбели,
соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на
которой должен быть смонтирован вытяжной зонт.
!
2.1 Воздухопроизводительность зонта, м /час, max 700
2.2 Уровень шума, дБА., не более 58
2.3 Номинальное напряжение, В, частота, Гц 220,50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 225
в том числе ламп, Вт 2х20
2.6 Класс защиты I по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
3
Г
В
(В)
Ш
Б
А
Наименование
Габаритны размеры,
мм ШхГхВ (В)
Масса, кг
без упаковки
Графит 60Н-700-Э4Г
590х490х910(1280)
21
Графит 80Н-700-Э4Г
795х485х915(1285)
23,3
Рубин S4 60П-700-Э4Г
590х430х710х(1180)
13,7
- просверлите четыре отверстия для установки дюбелей Ø10х50мм и забейте их;
- вверните два самонарезающих винта 6х50 мм (размер «А», рис. 2);
- навесьте зонт через отверстия типа «замочная скважина» и дополнительно закрепите его двумя самона-
резающими винтами 6х50 мм (размер Б, рис. 2);
- установите фильтр на место;
- закройте панель вручную до момента щелчка защелки.
6.3 Соедините вентилятор с вентиляционной решеткой полужестким гофрированным воздуховодом
(рис. 7).
6.4 Установка фальштруб (рис.7).
На нижней фальштрубе имеются специальные «ушки», которые необходимо направить в пазы, располо-
женные на верхней панели зонта. Затем нижнюю фальштрубу необходимо зафиксировать двумя самонареза-
ющими винтами 3,5х11 мм. Выдвиньте верхнюю фальштрубу, навесьте ее на кронштейн (рис.8) и закрепите
винтами.
6.5 Для вытяжных зонтов из нержавеющей стали:
- снимите защитную пленку с корпуса и фальштруб;
- будьте осторожны при установки фальштруб, не повредите поверхности из нержавеющей стали. Их легко
поцарапать.
ГРАФИТ • РУБИН
