• 6 •

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВЫТЯЖНОГО ЗОНТА

• 7 •

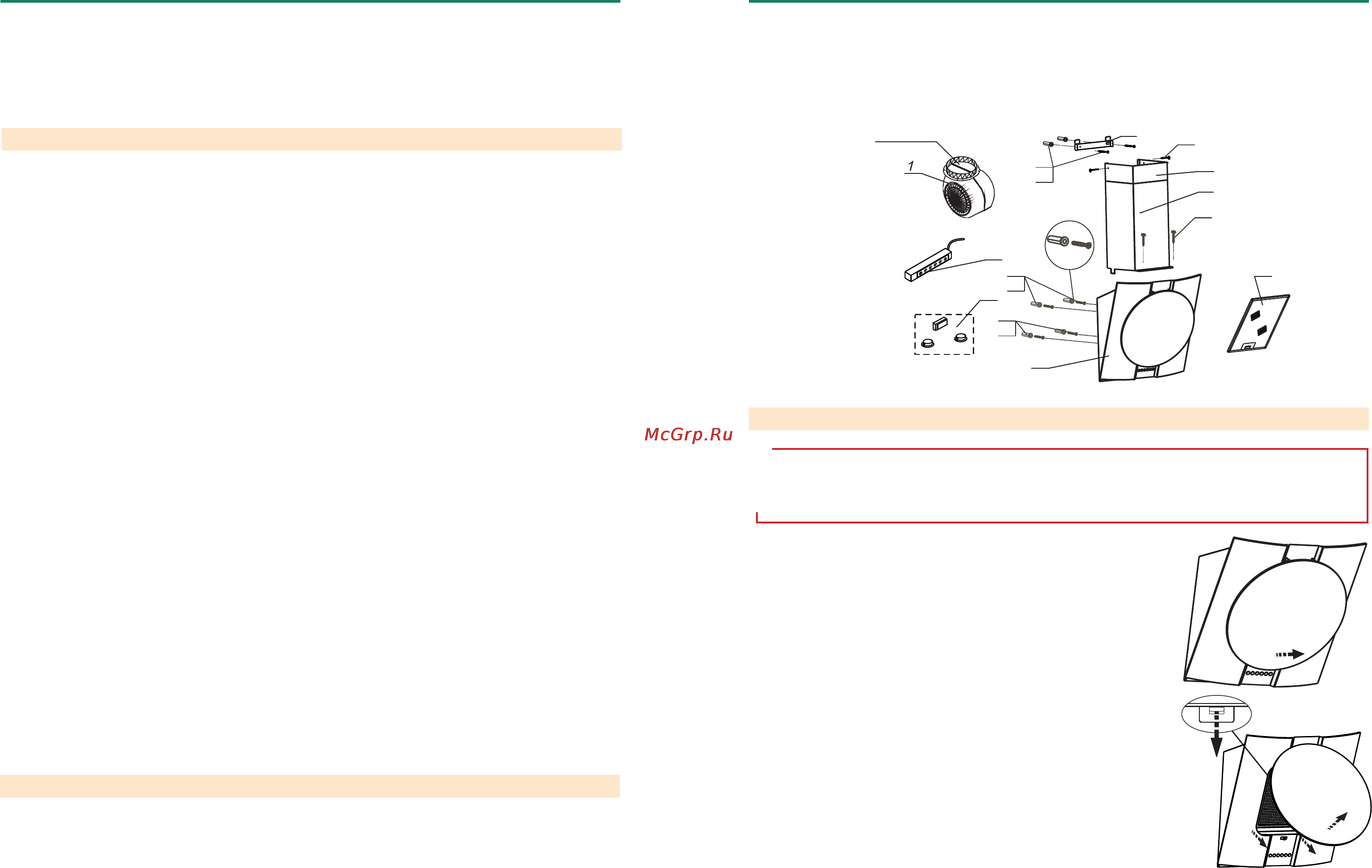

5 УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6 ПОДГОТОВКА К РАБОТЕ

Нельзя начинать монтаж вытяжного зонта и снимать защитную пленку с зонтов из нержаве-

ющей стали, пока Вы не убедитесь в его технической исправности путем подключения к элект-

рической сети и проверки всех функций. Защитную пленку с зонтов вытяжных из нержавеющей

стали рекомендуется снимать после окончания монтажа.

рис. 3

4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязненных

поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из

розетки электросети.

4.2 Зонт допускается включать только в евророзетку с заземленным контактом.

4.3 ЗАПРЕЩАЕТСЯ включать зонт в сеть с напряжением и частотой, не соответствующими указанным в

технических данных (220В±10%, 50Гц±2%).

4.4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям, да-

же через некоторое время после их выключения еще имеется риск ожога.

4.5 Эксплуатируйте вытяжной зонт только с установленными лампами. Неисправные лампы следует

сразу же заменить.

4.6 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,

то уменьшается производительность зонта и появляется риск возникновения пожара! Никогда не экслуати-

руйте зонт без установленного фильтра!

4.7 Устанавливайте зонт над плитой в соответствии с рис. 1.

4.8 Не допускайте возникновения факельного пламени под зонтом! Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить вытяжной

зонт.

4.9 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении шнура питания его следует заменить

аналогичным шнуром, приобретаемым у изготовителя или его агента.

4.10 Зонт предназначен только для удаления или очистки воздуха. Оберегайте его от статических и дина-

мических нагрузок.

4.11 При работе зонта в режиме вытяжки одновременно с отопительным оборудованием, которое исполь-

зуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работающие

на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном для сго-

рания топлива. При подаче воздуха в недостаточном объеме возникает опасность отравления газообразны-

ми продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме вытяжки загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое

для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-

рые только направляют воздух обратно в комнату).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно ис-

пользования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор

за детьми с целью недопущения их игр с прибором.

1 Вентилятор

2 Переключатель ККВ

3 Светильники галогенные, трансформатор

4 Корпус зонта

5 Фильтр алюминиевый

6,7 Фальштруба верхняя, фальштруба нижняя

8 Кронштейн для крепления фальштрубы

9, 10 Дюбели Ø10х50мм и винты самонарезающие 6х50 для крепления зонта к стене

11,12 Дюбели Ø8х40мм и винты самонарез. 4,2х41 для крепления кронштейна к стене

13 Винты самонарезающие 3,5х11 для крепления верхней фальштрубы к кронштейну и нижней

фальштрубы к корпусу зонта.

рис. 4

рис. 4А

6.1 Установка вытяжного зонта (рис.2):

6.1.1 Перед установкой зонта снимите алюминиевый фильтр (рис. 4, 4А).

Предварительно откройте стеклянную откидную панель:

- потяните за нижний край откидной панели, как показано на рис. 4 и акку-

ратно откройте ее до упора;

- снимите алюминиевый фильтр, для этого нажмите на пружинный замок

фильтра и потяните его на себя (рис. 4А);

6.1.2. Разметку отверстий на стене при монтаже зонта производите при

помощи монтажного шаблона:

- всегда устанавливайте зонт над центральной частью варочной панели;

- разметьте горизонтальную линию установки нижней части зонта над

плитой (рис.1);

- разметьте осевую вертикальную линию по центру участка, предусмот-

ренного для установки зонта;

- совместите линию нижней кромки соответствующего зонта (шаблон) с

горизонтальной линией установки зонта над плитой, размеченной ранее;

- совместите осевую линию шаблона с вертикальной осевой линией н а д

плитой ;

- разметьте по шаблону отверстия для крепления зонта

дюбель пластмассовый Ø8х40 2 шт.

дюбель пластмассовый Ø10х50 4 шт.

3.6 Руководство по эксплуатации 1 шт.

3.7 Монтажный шаблон 1 шт.

3.8 Упаковка 1 шт.

антивозвратный

клапан

ГРАФИТ • РУБИН
