Faber Cocktail XS WH A55 [6/15] Установка
![Faber Cocktail XS WH A55 [6/15] Установка](/views2/1202435/page6/bg6.png)
RU
5
51
УСТАНОВКА

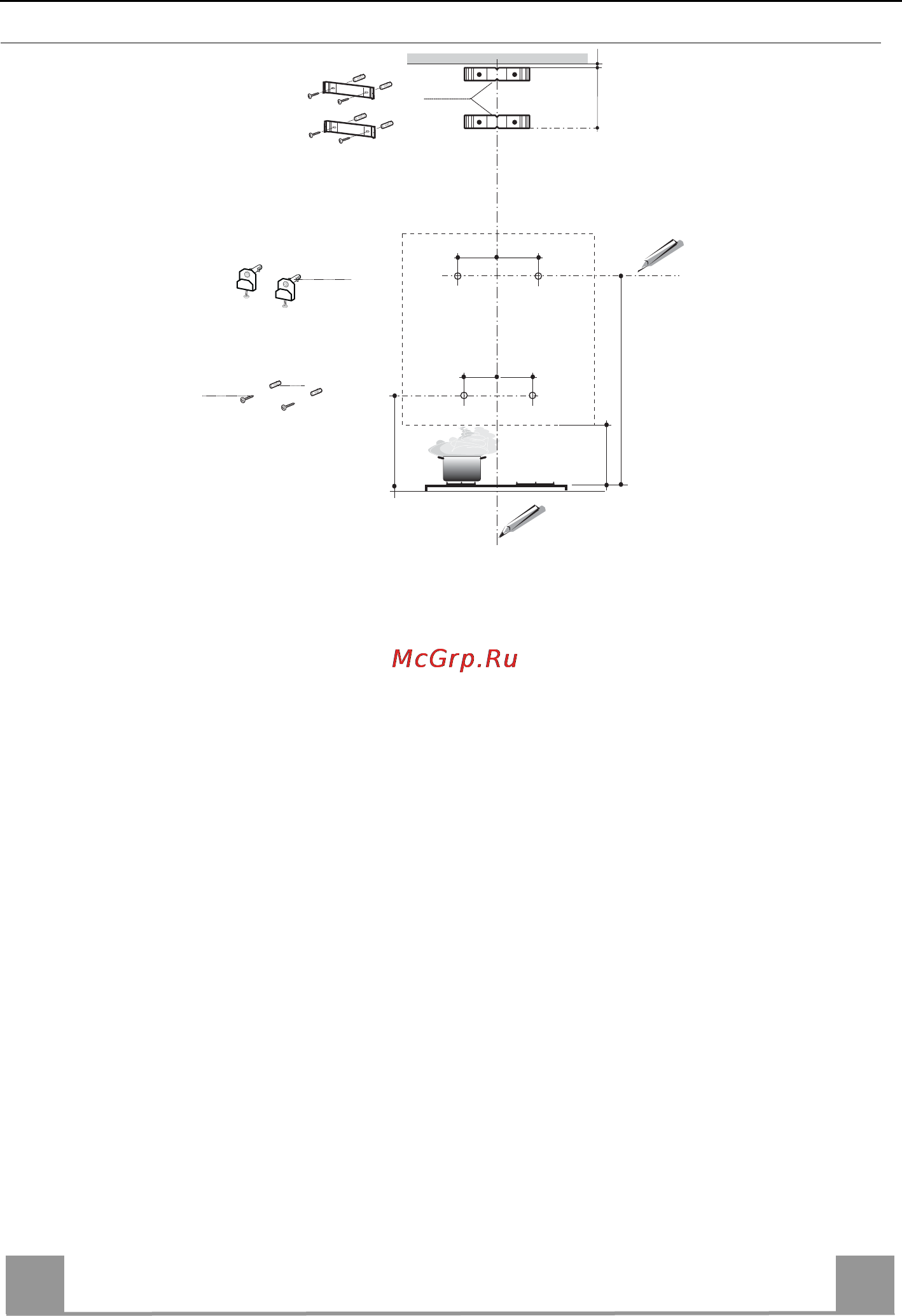

Отверстия в стене и крепление скоб
11a
1
1
22
140
11
12a
164 164
788
540
450
140
X
1÷2
7.2.1
Проведите на стене:
• вертикальную линию до потолка или до верхнего предела по центру участка, предназначенного для уста-
новки вытяжки;
• горизонтальную линию на расстоянии не менее 788 мм над варочной панелью.
• Отметьте точку (1) на горизонтальной линии на расстоянии 164 мм справа от вертикальной линии.
• Повторите эту операцию с противоположенной стороны вертикальной
линии и проверьте, чтобы точки
были на одном уровне.
• Обозначьте, как показано на рисунке, контрольную точку (2) на расстоянии 140 мм от вертикальной ли-
нии и на расстоянии 540 мм над варочной панелью.
• Повторите эту операцию с противоположенной стороны вертикальной линии и проверьте, чтобы точки
были на одном уровне.
• Просверлите отверстия
ø 12 мм в обозначенных точках (1).
• Просверлите отверстия ø 8 мм в обозначенных точках (2).
• Вставьте вкладыши со скобой 11a в отверстия (1) и ввинтите их в стену.
• Вставьте в отверстия вкладыши 11 в отверстия (2).
Установка вытяжки с декоративным дымоходом (Дополнительно)
• Приложите, как показано, скобу 7.2.1 к стене на расстоянии
1 – 2 мм от потолка или верхнего предела и
выровняйте ее центр (пазы) по вертикальной линии.
• Отметьте центры отверстий скобы.
• Приложите, как показано, скобу 7.2.1 на расстоянии X мм под первой скобой (X = высота прилагаемой в
комплекте верхней части дымохода) и выровняйте ее центр (пазы) по установочной вертикальной линии.
• Отметьте центры отверстий скобы
.
• Просверлите отверстия ø 8 мм в обозначенных точках.
• Вставьте в отверстия вкладыши 11.
• Закрепите скобы прилагаемыми винтами 12a (4,2 x 44,4).
