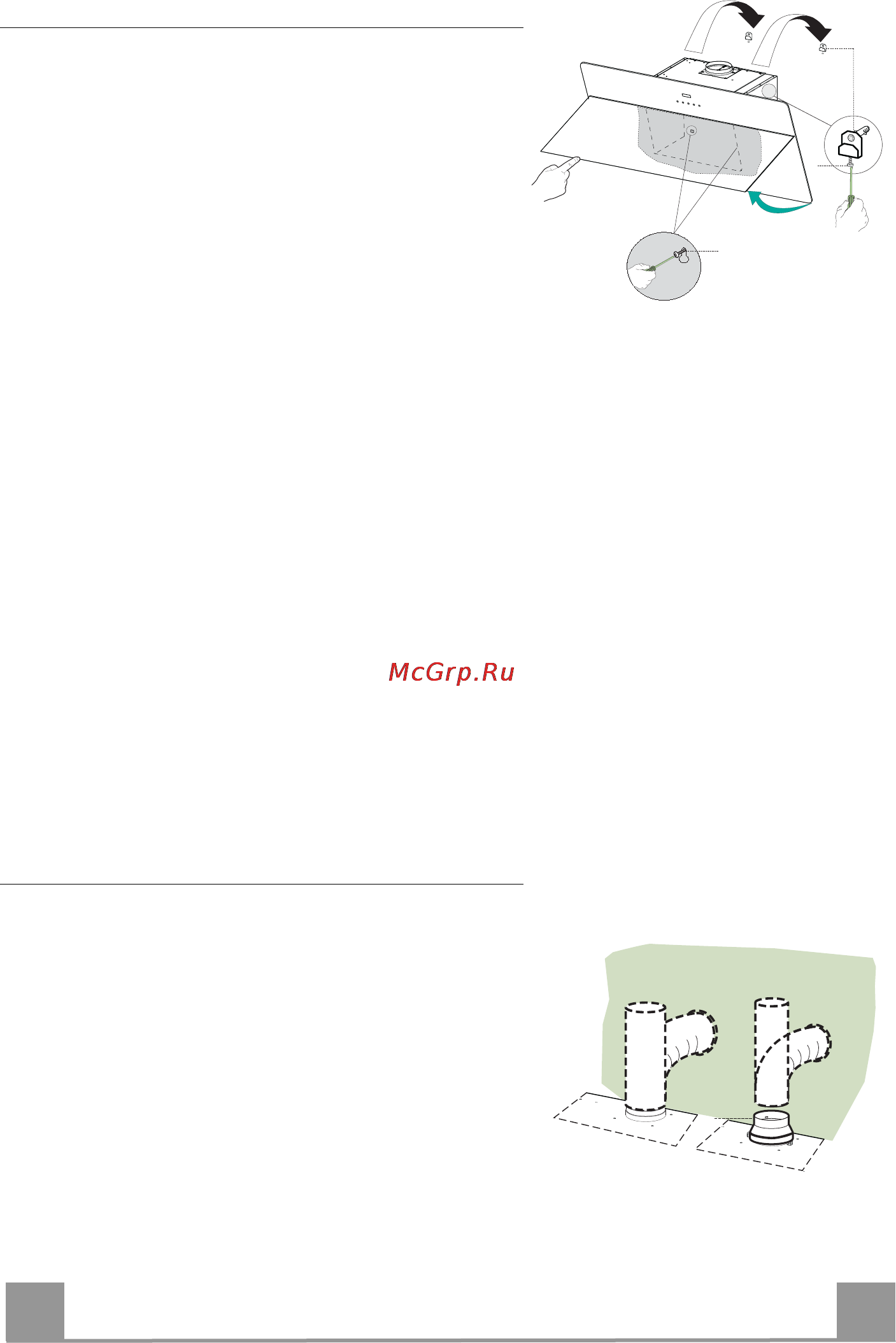

Установка корпуса вытяжки

• Откройте створки/День открытых дверей (см.

Панель разделе Открытие).

• За специальные ручки выньте металлические жи-

ровые фильтры.

• Вставьте два винта Vr кронштейнов 11a в

исходное положение.

• Повесьте корпус вытяжки на 2 кронштейна 11a.

• Изнутри корпуса вытяжки отрегулируйте затяжку

винтов Vr, чтобы выставить корпус по уровню.

• Затяните предохранительные винты 12a.

• Закройте створки/День открытых дверей.

12a

11a

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее

с выпускной трубой жесткой или гибкой трубкой

диаметром 150 или 120 мм, тип которой может вы-

брать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный

фланец 9 в выпускное отверстие корпуса вытяжки.

• Закрепить трубку соответствующими трубными

зажимами. Необходимый крепежный материал не

входит

в комплект.

• Вынуть фильтры от запахов на активном угле.

ø 150

ø 120
