Руководство по эксплуатации станка JET JPSG-1224SD 12

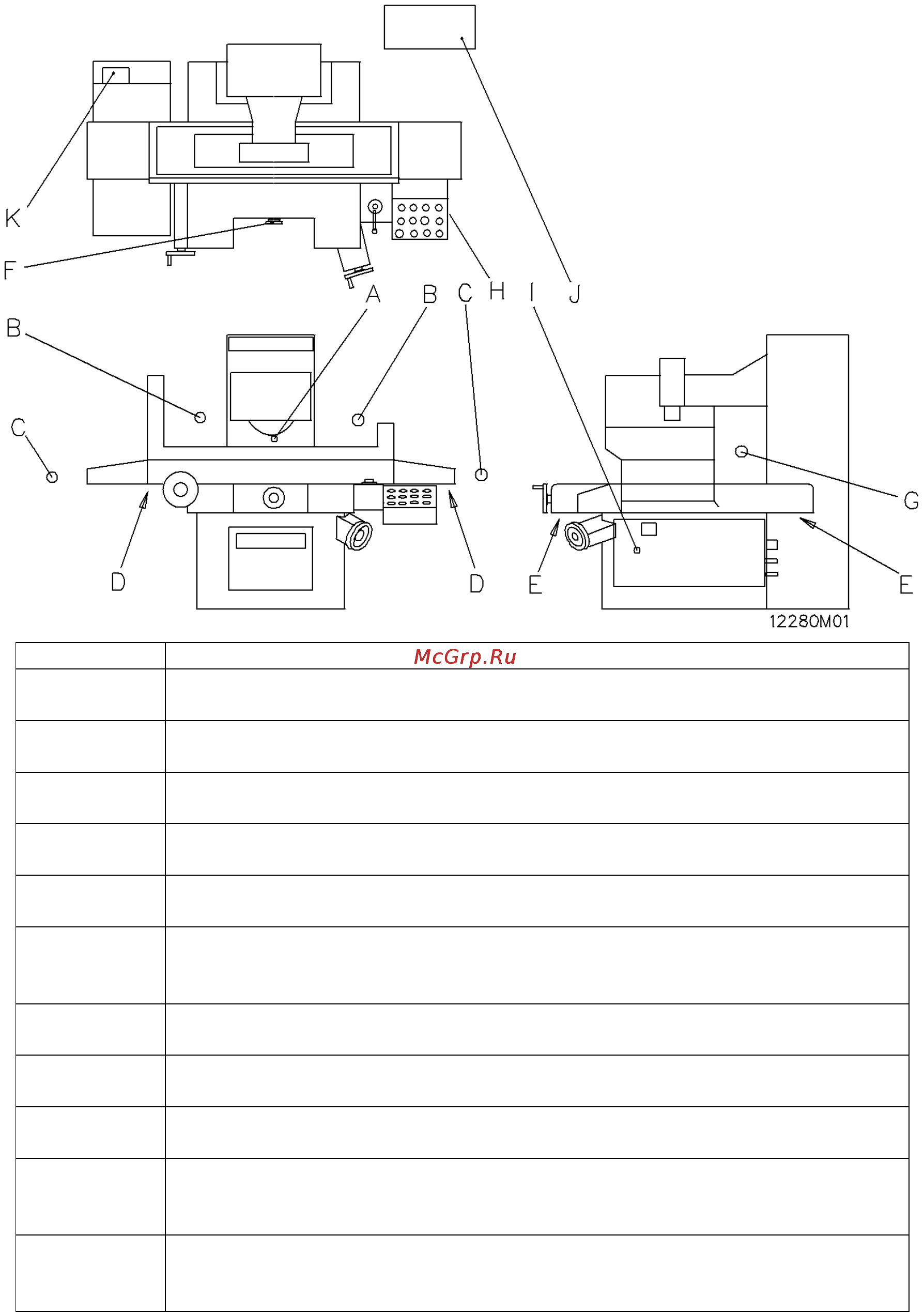

2.6 Потенциально опасные зоны
Станок предназначен для обработки шлифованием стальных деталей и имеет много электрических устройств
и электрического оборудования. Запрещается открывать защитные крышки и экраны, а также находиться в
опасной близости от них при работе или обслуживании станка
Опасная зона
Описание
A
Риск порезаться:
Рука в зоне резания вращающегося на шпинделе шлифовального круга.
B
Риск удариться:
Удар по голове в рабочей зоне столом станка.
C
Риск прижатия:
Двигающийся стол может прижать проходящего человека.
D
Риск удара:
Удар по голове двигающимся столом.
E
Риск прижатия:
Рука в зоне перемещения салазок стола.
F
Риск захвата одежды:
Незастегнутая или свободная одежда может попасть между подвижными частями
станка.
G
Риск прижатия:
Перемещение шпиндельной головки.
H
Риск удара током:
Если оператор без соответствующей подготовки откроет пульт управления.
I
Риск удара током:
Если оператор без соответствующей подготовки откроет электрошкаф.
J
Риск удара током:
Если оператор без соответствующей подготовки снимет крышку мотора,
соединительные провода или крышку электромагнита масляного бака.
K
Риск удара током:
Если оператор без соответствующей подготовки откроет крышку клеммной
коробки бака СОЖ.
