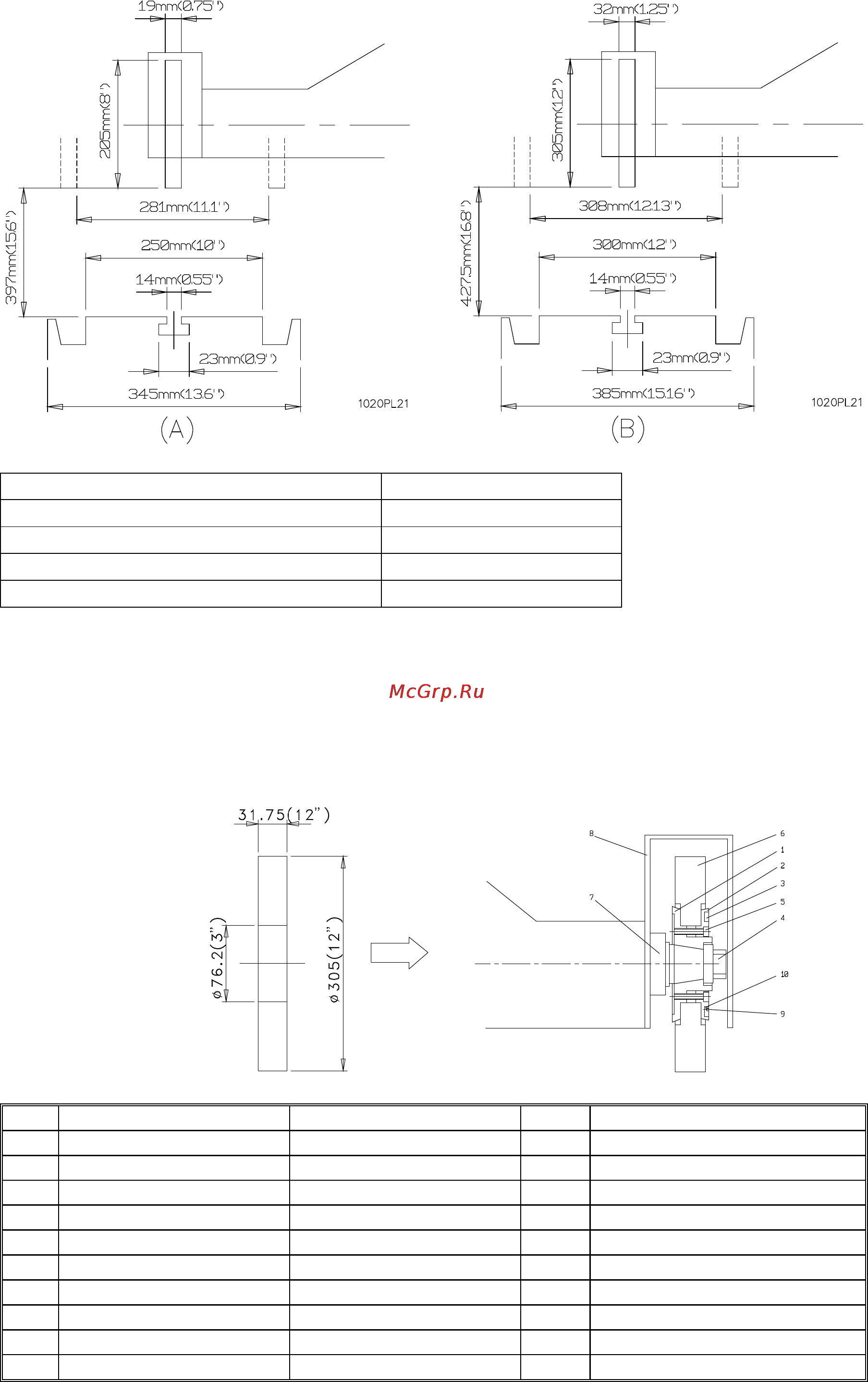

Руководство по эксплуатации станка JET JPSG-1224SD 14
2.8 Рабочая зона
Параметр
Значение
1. Максим. длина шлифования
630 мм
2. Максимальная нагрузка на стол
425 кг
3. Скорость перемещения стола
5-25 м/мин
4. Размер магнитного стола
250x500 мм
Примечание: Максимальная нагрузка на стол не включает вес зажимных приспособлений.
2.9 Спецификация фланца шлифовального круга
Спецификация фланца круга:
Наружный диаметр: Ø305 мм (Ø12”). Внутренний диаметр: Ø76,2 мм (Ø3”)
Ширина: 31,75 мм (1,25”).
Фланец должен обеспечивать скорость вращения круга около 1650 м/мин.
Фланцы соответствуют ISO-R666.
NO.
Описание детали
№ детали
Кол-во
Примечание
1
Фланец
NO.251018L
1
2
Блок фланца
NO.251019L
1
3
Балансировочный блок
NO.251021L
3
4
Гайка фланца
NO.251016L
1
M18х1,5, левая резьба
5
Винт фланца
6
M8х1,25
6
Шлиф. круг
OD/ID/Width
1
305/76,2/31,75мм
7
Шпиндель
NO.2511L
1
8
Кожух круга
NO.2512L
1
Толщина 3 мм
9
Винт
3
M4x0,7Px4L(мм)
10
Шарик
3
Твердость: 60HRc, 4 мм
