Руководство по эксплуатации станка JET JPSG-1224SD 16
Алмазный карандаш для правки круга ....................................................... 1 шт
Защитный экран ............................................................................................ 1 шт
ШВП поперечной подачи (установлено на станке) ........................ 1 комплект
Опционные приспособления:
C0109 ............................................................................................................................. Магнитный стол 300x600 мм
C0201 ................................................................................................................... Бак для пыли и СОЖ (объем: 30 л)
C0202 ................................................................................................................ Система подвода СОЖ (объем: 25 л)
C0202 ........................................................................................................................................... Система сбора пыли
C0204 ..................................................................... Система подвода СОЖ с устройством подачи бумаги вручную
C0205 .......................................................... Система подвода СОЖ с устройством подачи бумаги автоматически
C0206 .............................. Система подвода СОЖ с автоматической подачей бумаги и магнитным сепаратором
C0302 .................................................................... Балансировочный стенд (для шлифовальных кругов Ø305 мм)
C0403 ................................................................................................................................. Освещение рабочей зоны
C0509 ........................................................................................................................................Защита стола от брызг
C0605 ........................................ Запасной фланец шлифовального круга (для шлифовальных кругов Ø305 мм).
C0702A ....................................................................... Приспособление для ручной правки шлифовальных кругов
C0704B .................................................. Приспособление для правки шлифовальных кругов с электроприводом
C1002 .......................................... Система управления магнитным столом с устройством для размагничивания
C1512 .................................................................................... Экран защиты стола (для станков серии 1224 ASDⅡ)
363S ........................................................................................... Система поперечной микроподачи (метрическая).
3. УСЛОВИЯ ДЛЯ СТАНКА
3.1 Необходимая площадь
Минимальное пространство для станка:
Для удобства работы на станке, его облуживанию, а также учета перемещения его подвижных элементов
необходимое пространство должно составлять, не менее: 3565 мм в длину, 2710 мм в ширину, 2750 мм в
высоту
ВНИМАНИЕ: запрещается эксплуатация станка в помещениях со взрывоопасными веществами
3.2 Требования к фундаменту
Твердая, ровная, стабильная поверхность, а также выставленный по уровню станок являются залогом высокой
точности шлифования. Нагрев солнечными лучами и вибрация также влияют на точность результатов работы.
Требования к размещению:
1) (Фундамент должен выдерживать нагрузку более чем 2т/м
2
.
2) Избегайте размещения в зоне попадания прямых солнечных лучей.
3) Избегайте размещения рядом с оборудованием, вызывающим вибрацию, например, прессами.
4) Обеспечьте хорошую вентиляцию.
5) Устанавливайте станок на подготовленном фундаменте.

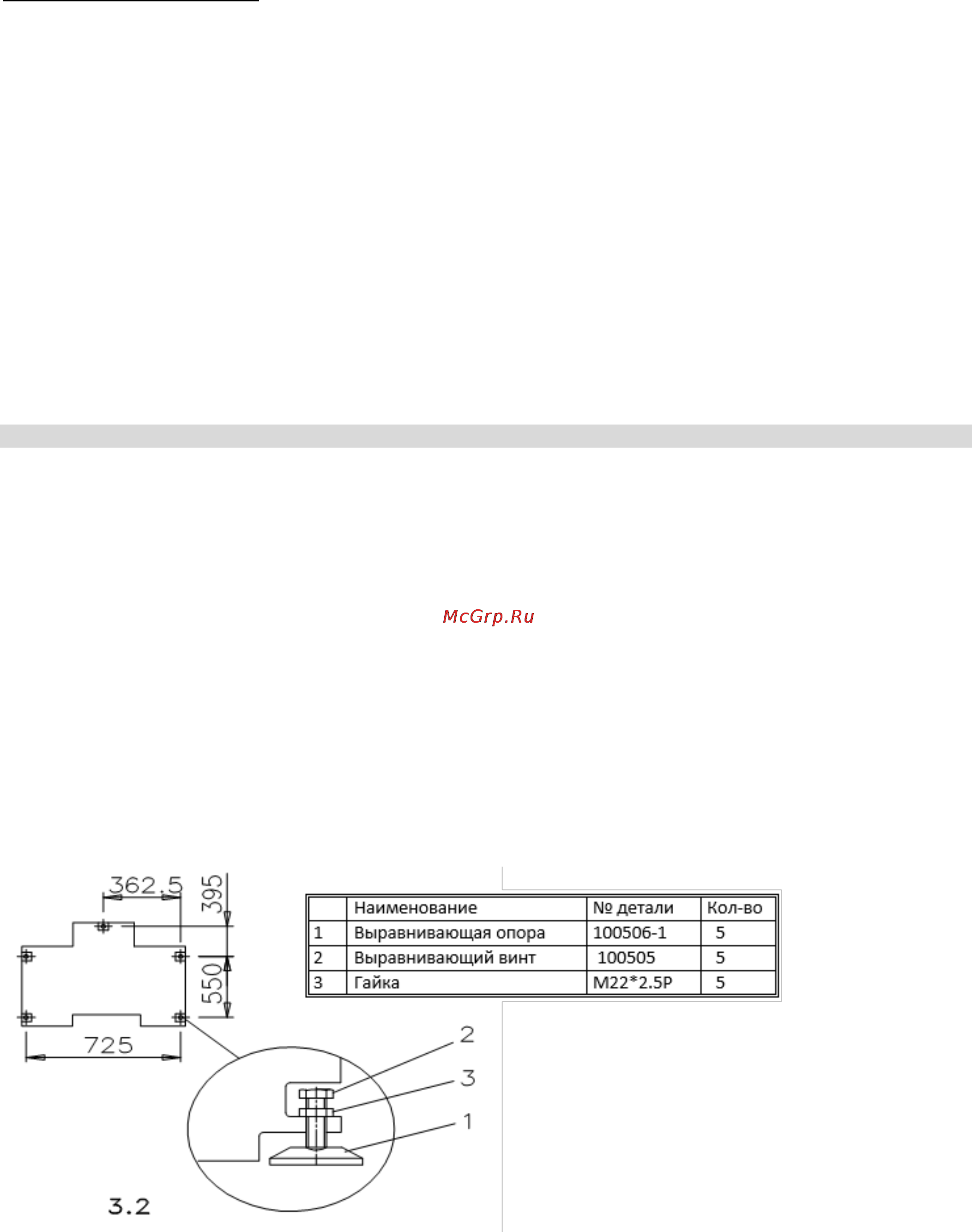

Фундаментный план:
Примечание: Станок следует выставить по уровню, отклонение не должно превышать 0.02 мм/м.
