6.11 Установка круга на фланце

Выбор шлифовального круга и звуковой тест

Определитесь, какой шлифовальный круг подходит для вашей операции, проверьте:

a. наличие трещин, повреждений, сколов на круге

b. имеется ли на круге какая-либо маркировка производителя или наклейка

c. наличие инородных предметов между кругом и фланцем

d. не перекошена ли форма круга

Если при осмотре выявлены только (b), (c), круг можно принимать в работу после их устранения, если (а), (d),

отбракуйте круг.

Звуковой тест: Слегка стукните по кругу деревянным молотком, прислушайтесь, имеется ли какой-либо

металлический звук, стукните в другое место, есть ли отличие в звуке? Различные звуки получаются в

результате наличия в круге внутренних трещин.

Сборка фланца

Очистите и проверьте фланец

Подтвердите нижеперечисленные пункты перед использованием фланца.

a. Наружный диаметр фланца больше, чем 1/3 внутреннего диаметра круга?

b. Материал фланца из легированной стали? Он имеет следы механической обработки? Выполнена ли

балансировка?

c. Посадочный диаметр фланца такой же, как внутренний диаметр шлифовального круга?

d. Если Вы хотите использовать фланцы другого поставщика, согласуйте с поставщиком размер и

характеристики. После согласования, очистите фланец, как показано на рисунке.

Проверьте все части: балансировочные грузики, фиксирующие винты. Проверьте соответствие резьбы

установочного винта и гайки, посадочные поверхности фланца, балансировочных грузиков и конического

отверстия. Если что-то не совпадает, замените фланец.

Установка круг на фланец

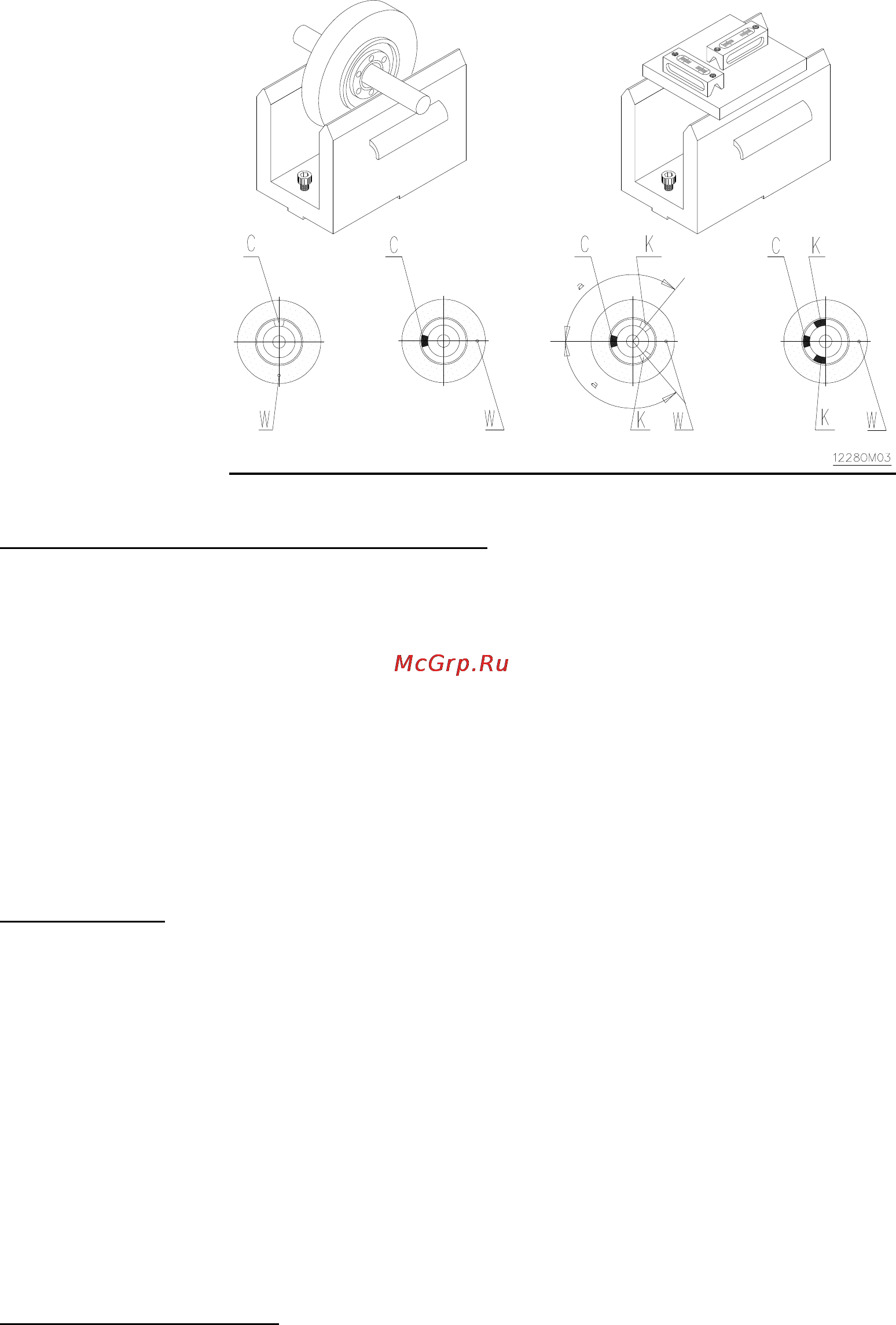

1) Разместите фланец круга так, как показано на картинке.

2) Установите круг на фланец. Не нажимайте на круг с большим усилием. Удалите крошки и сколы в

отверстии круга, для насаживания его без усилия и сопротивления.

3) Удостоверьтесь, что не повредили неподвижный фланец, одевая крышку фланца. Проверьте, совпадают

ли оси болтов и отверстий
