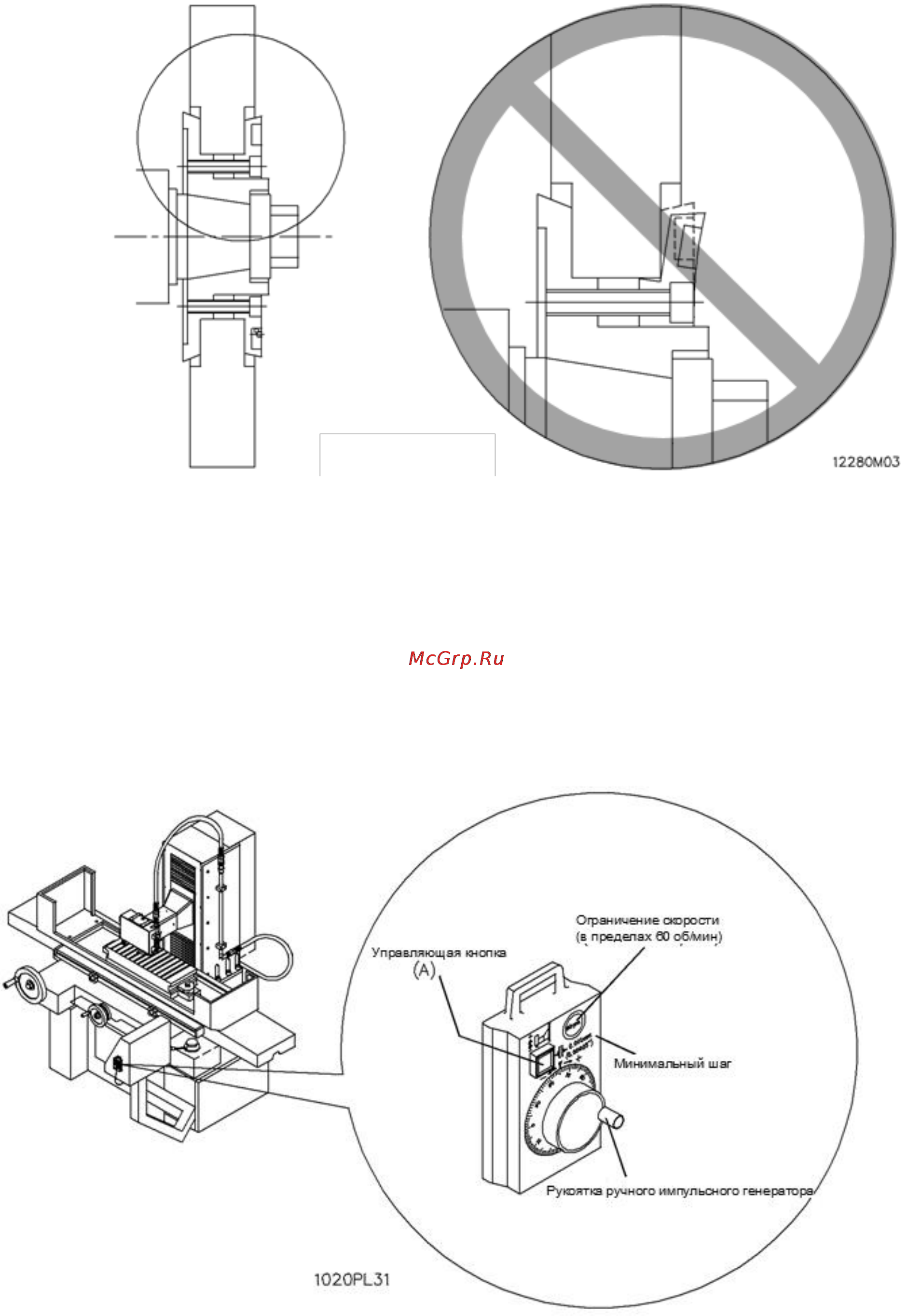

Руководство по эксплуатации станка JET JPSG-1224SD 43
Если усилие затяжки чрезмерно, это приведет к деформации фланца и его неспособности зажимать круг, и,
как следствие, разрушение круга.
В процессе шлифования наклейки на кругах могут впитывать влагу и размываться через некоторое время.
Рекомендуем через 1-2 дня после начала эксплуатации круга, подтянуть винты фланца. Если вы не хотите
этого делать – удаляйте наклейки с кругов перед их установкой.
ПРЕДУПРЕЖДЕНИЕ: НА ОБЕИХ СТОРОНАХ ШЛИФОВАЛЬНЫХ КРУГОВ ИМЕЮТСЯ ДВА ЛИСТА ВПИТЫВАЮЩЕЙ
БУМАГИ, ИСПОЛЬЗУЕМОЙ В КАЧЕСТВЕ ГИБКОЙ ПОДУШКИ МЕЖДУ КРУГОМ ФЛАНЦЕМ.
6.12 Ручной импульсный генератор для вертикального перемещения (опционное приспособление)
Для использования ручного импульсного генератора нажмите кнопку “A”, шпиндельная бабка начнет
работать в заданном режиме.
Максимальная скорость 60 об/мин.
Ручной импульсный генератор:
При повороте по часовой стрелке, шпиндельная бабка поднимается вверх.
При повороте против часовой стрелки, шпиндельная бабка опускается.
Шаг 0.001 мм.
