Руководство по эксплуатации станка JET JMD-20LA 8
Направление вращения шпинделя устанавливается
переключателем (A, рис.3)
Проверьте кнопку аварийного останова, она не
должна быть нажата. В случае необходимости
отпустите ее, поворачивая по часовой стрелке.
Запустите станок (E, рис.3)
Произведите сверление заготовки, подавая пиноль
поворотом штурвала (Н, рис.4)
Глубина выката пиноли отображается на цифровом
индикаторе (J, рис.4). Поменять размерность
отображения дюйм/мм и задать нулевую точку
можно нажав на соответствующие кнопки,
расположенные под индикатором.
После завершения работы отключите станок (F,
рис.3)
5.3 Фрезерные операции
Проверьте правильность установки фрезерной
оправки.
Зажмите заготовку в тисках.
Отрегулируйте положение фрезерной головки. В
случае необходимости переместите головку
фрезерного станка по вертикальной
направляющей, ослабив фиксаторы (I, рис.4) и
поворачивая маховик (А, рис.1). Затяните
фиксаторы.
Для точного расположения фрезы переключите
механизм выдвижения пиноли в режим
микроподачи, затянув винт (L, рис.4). Теперь
выдвижение пиноли можно осуществлять винтом
(К, рис4).
Глубина выката пиноли отображается на цифровом
индикаторе (J, рис.4). Поменять размерность
отображения дюйм/мм и задать нулевую точку
можно нажав на соответствующие кнопки,
расположенные под индикатором.
Выберите необходимую скорость вращения
шпинделя, выбрав диапазон скорости (G, рис.4) и
задав значение ручкой (D, рис.3) на пульте
управления.
Направление вращения шпинделя устанавливается
переключателем (A, рис.3)
Проверьте кнопку аварийного останова, она не
должна быть нажата. В случае необходимости
отпустите ее, поворачивая по часовой стрелке.
Запустите станок (E, рис.3)
Произведите фрезерование, подавая заготовку при
помощи маховиков продольного и поперечного
перемещения стола (G, K, рис.1).
После завершения работы отключите станок (F,
рис.3)
6. РАБОТА ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Внимание:
Перед работами по наладке и
регулировке станок должен быть предохранен от
непроизвольного включения. Вытащите сетевой
штекер из розетки.
6.1 Выбор скорости вращения шпинделя
Выбор диапазона регулировки частоты вращения
определяется положением переключателя (G,
рис.4). Изменение положения переключателя
нужно проводить на малых оборотах или при
выключенном станке.
Значение скорости в пределах выбранного
диапазона устанавливается ручкой (D, рис.3) на
пульте управления. Изменение частоты вращения
шпинделя можно производить при включенном
станке.
6.2 Замена оправки фрезы
Отключите станок от сети, выдернув вилку из
розетки.

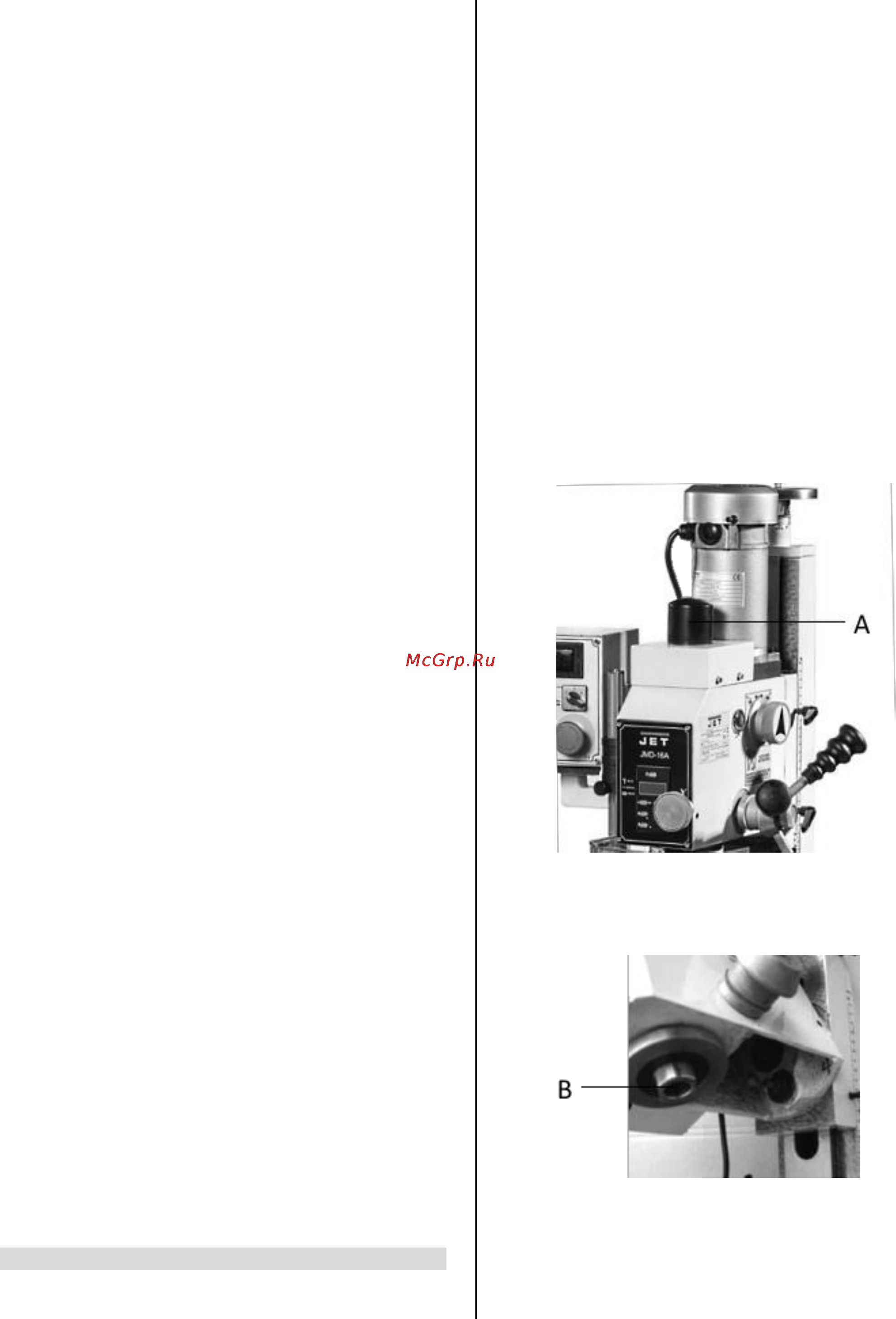

Снимите крышку зажимной тяги (шомпола) на
корпусе двигателя (A, Рис. 5).
Рис.5
Придержите шпиндель (B, Рис. 6), чтобы он не
сместился, и ослабьте зажимную тягу (J, Рис. 7) с
помощью 25мм гаечного ключа из набора
инструментов.
Рис.6
Ослабьте зажимную тягу, сделав примерно 3-4
полных оборота.
