Руководство по эксплуатации станка JET JMD-20LA 9
Рис.7
Постучите по верхней части зажимной тяги
резиновым молотком, чтобы выбить оправку.
Придерживайте пиноль одной рукой, ослабляя
зажимную тягу другой. Продолжайте ослаблять
зажимную тягу, пока оправка не извлечется из
шпинделя. Протрите шпиндель чистой сухой
тряпкой.
Протрите новую оправку чистой сухой тряпкой и
поместите ее в шпиндель. Вставьте зажимную тягу
в оправку и затяните с помощью гаечного ключа.
6.3 Замена сверлильного патрона
Для извлечения сверлильного патрона или сверла
с коническим хвостовиком можно использовать
шомпол. Снимите пластиковую крышку (А, рис.5),
поместите шомпол в отверстие шпинделя и
аккуратно постучите резиновым молоточком по
нему, придерживая сверлильный патрон рукой.
6.4 Регулировка клиновых вставок
При эксплуатации станка перемещение стола по
направляющим вызывает естественный износ.
Отрегулируйте вставки для компенсации этого
износа.
Винты регулировки клиновых вставок продольного
и поперечного перемещения стола расположены
на подвижной каретке стола справа (А, В, рис.8).

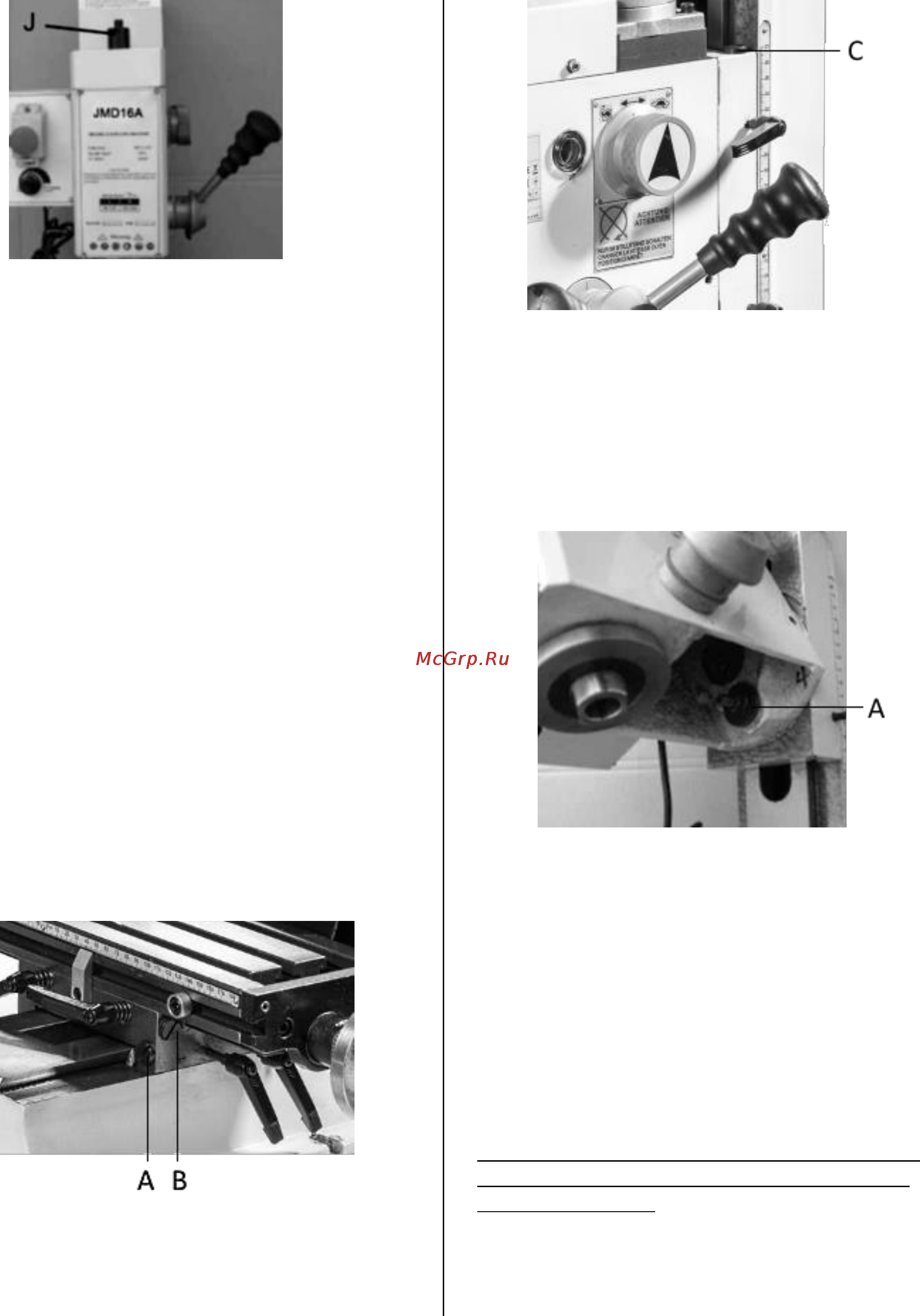

Рис.8
Винт регулировки клиновых вставок вертикальной
направляющей расположен на колонне (С, рис.9).
Рис.9
Ослабьте винт со стороны короткого конца
клиновых вставок. Плавно поверните по часовой
стрелке винт со стороны длинного конца клиновых
вставок и затяните его. Поверните маховики стола
и проверьте натяжение.
Производите повторную регулировку по мере
необходимости.
6.5 Поворот фрезерной головки
Рис.10
Конструкция станка предусматривает наклон
головки на 90ᵒ влево или вправо, что позволяет
выполнять на нем такие задачи, как сверление под
углом или проточка горизонтальных пазов. Для
этого ослабьте контргайки (А, Рис. 10) под
головкой. Поверните головку в требуемое
положение. Затяните контргайки.
Примечание: прежде, чем откручивать контргайки
обеспечьте поддержку для фрезерной головки,
чтобы избежать ее случайного поворота в какую-
либо сторону. Постоянно контролируйте
положение головки.
Если требуются высокие уровни точности, работы
необходимо производить в нулевом положении
фрезерной головки.
Если использовать угловые тиски, позволяющие
выполнять те же работы без наклона фрезерной
головки, вы сэкономите большое количество
времени на настройку.
