10
До начала эксплуатации станок должен быть подключен
к системе отвода пыли. Система должна включаться
автоматически при пуске станка.
Скорость воздушного потока в патрубке должно
составлять 20 м/сек.
Гибкие шланги должны быть негорючими и подключены к
системе заземления станка.
4.5 Запуск станка
Магнитный переключатель (Вкл./Выкл.) – расположен
на передней панели станка: станок можно запустить
нажатием на зеленую кнопку. Останавливается станок
нажатием на красную кнопку.
Переключатель лампы рабочего освещения –
расположен на передней панели над магнитным
переключателем. С его помощью включается и
выключается светодиодная лампа.
5. Эксплуатация станка
Правильное рабочее положение:
Стоя перед станком в направлении пиления.
Обращение с заготовками:
Руки кладутся плотно на заготовку с внешней стороны
зоны пиления.
Подавайте заготовку в направлении пильного полотна и
производите пиление, поворачивая заготовку и следуя
нарисованной линии. Уверенно подавайте заготовку
вперед, выполняя полный рез одним движением. Не
подавайте заготовку в обратном направлении, так как
это может стать причиной схода пильного полотна с
приводных шкивов.
Создавайте дополнительную опору длинным и широким
заготовкам при помощи роликовых опор.
Советы оператору:
Работайте только острым и безупречным пильным
полотном.
Приблизившись к зоне пиления, используйте для подачи
толкатель.
Используйте шаблон для безопасной подачи маленьких
и узких заготовок.
Используйте подходящий клин для предотвращения
проворота круглых заготовок под воздействием
давления пиления.
Настройки под размер заготовки:

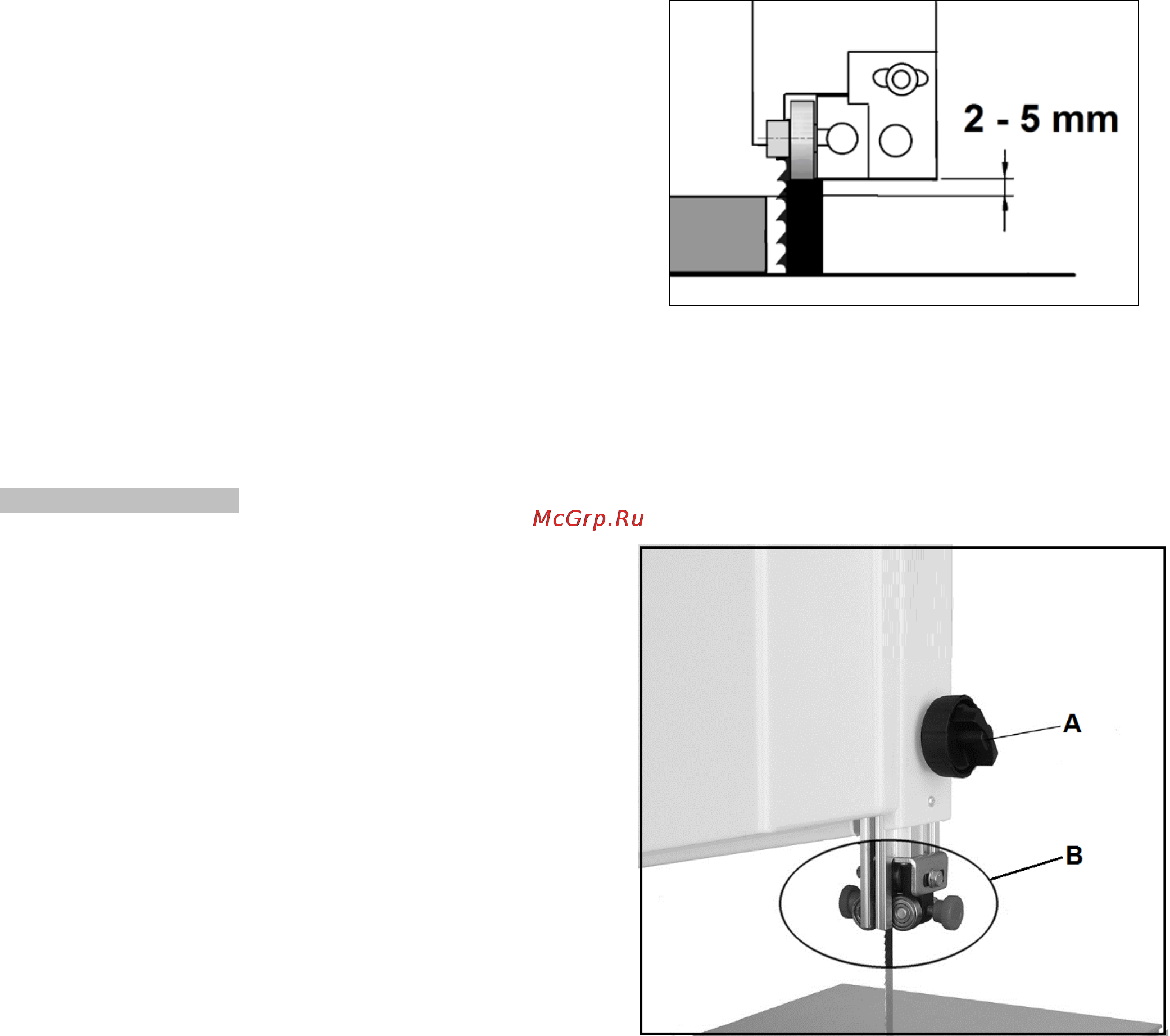

Опускайте верхнюю направляющую пильного полотна до
достижения расстояния 2-5 мм от заготовки. (См. Рис.
17)
Рис. 17
Для улучшения качества пиления и вашей собственной
безопасности всегда подводите направляющую пильного
полотна как можно ближе к заготовке.
Для регулировки высоты пиления ослабьте гайку-
барашек (А, Рис. 18) и переместите верхнюю
направляющую пильного полотна и направляющий узел
(В).
Рис. 18
Компенсация отклонения пильного полотна:
Отклонение пильного полотна является частой
проблемой при выполнении продольных резов и
повторном пилении.
Отклонение пильного полотна может происходить при
использовании упора, когда пильное полотно
отклоняется от линии реза (Рис. 19).
.
