14

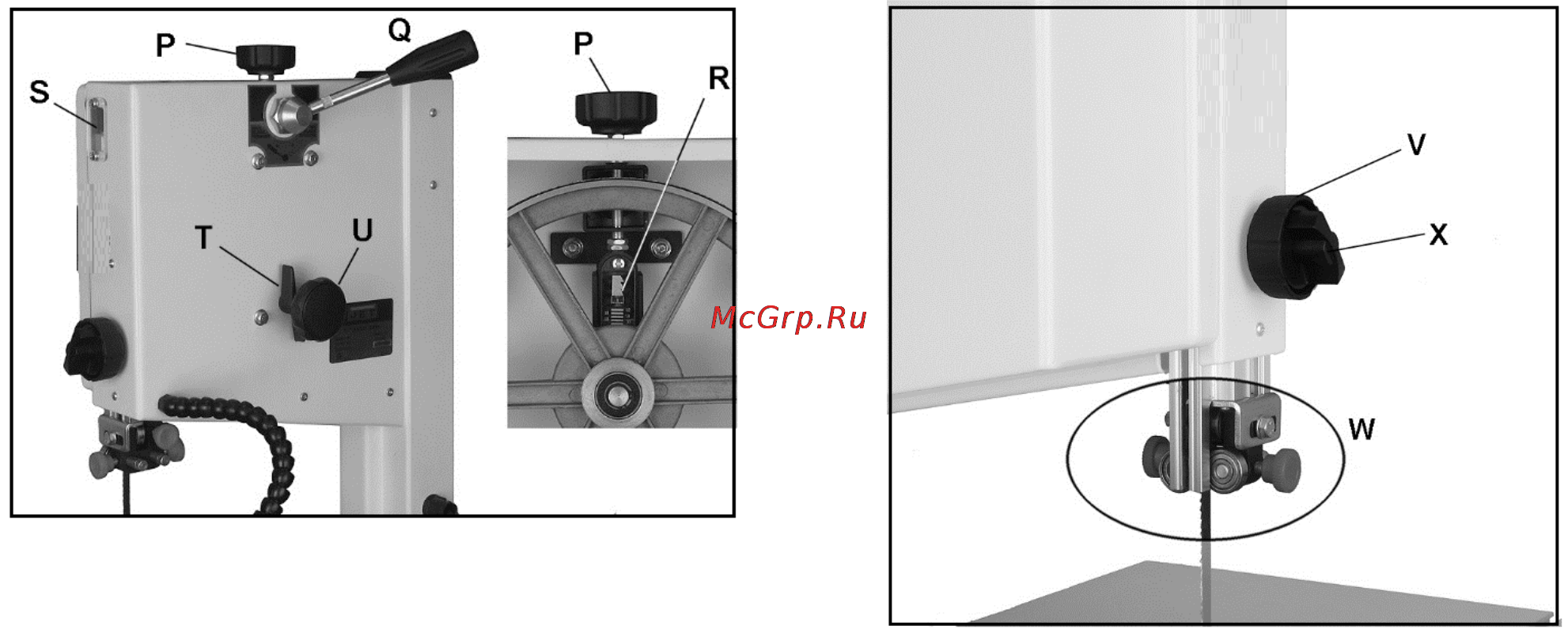

Рис. 23
6.3 Регулировка хода пильного полотна
См. Рисунок 23.
Под понятием «ход полотна» подразумевается то, как
пильное полотно расположено на шкивах в процессе
работы станка. Полотно должно совершать свое
движение в центре обоих шкивов.
Перед настройкой хода полотно должно быть слегка
натянуто. Убедитесь в том, что защитные элементы и
направляющие ролики полотна (M, N, Рисунок 22) не
касаются его. Если требуется произвести регулировку
хода, регулировка направляющих полотна описывается в
разделе «Регулировка направляющих роликов».
Откройте верхнюю и нижнюю дверцы. Прокрутите
верхний шкив вперед вручную и обратите внимание на
положение пильного полотна на шкиве через окно (S,
Рисунок 23). Полотно должно двигаться в центре шкива.
При необходимости произвести настройку:
Ослабьте рукоятку (Т) и произведите настройку при
помощи рукоятки хода (U), вращая шкив рукой.
Затягивание рукоятки хода сместит пильное полотно при
его движении к задней части станка. Ослабление
рукоятки хода сместит пильное полотно при его
движении к передней части станка.
После настройки хода полотна на центре шкива затяните
рукоятку (Т).
Расположение верхней направляющей полотна
См. Рисунок 24.
Верхний направляющий узел полотна (W) должен быть
расположен прямо над обрабатываемой заготовкой. Для
регулировки:
Ослабьте фиксирующую рукоятку (V) и поднимите или
опустите верхний направляющий узел (W), вращая
рукоятку регулировки высоты (X).
Рис. 24
6.4 Регулировка направляющих пильного полотна
Общая информация
Направляющий узел состоит из двух направляющих
роликов (подшипников), расположенных по обе стороны
пильного полотна для придания ему стабильности.
Третий компонент узла (упорный подшипник)
расположен позади пильного полотна для обеспечения
опоры полотна.
Станок оснащен двумя направляющими узлами -
верхним (Рисунок 25) и нижним (Рисунок 26).
Регулировка узлов производится аналогичным образом.
Каждый из них настраивается по очереди при помощи
процедуры регулировки, описанной ниже.
6.5 Регулировка упорного подшипника
См. Рисунок 25 и 26.
Примечание: Ход и натяжение полотна уже должны
быть отрегулированы надлежащим образом.
Отключите станок от сети питания.
Для регулировки верхнего упорного подшипника
ослабьте винт с рифленой головкой (А, Рисунок 25). Для
регулировки нижней направляющей полотна ослабьте
установочный винт (А, Рисунок 26) при помощи
шестигранного ключа на 3 мм.
Переместите регулировочный вал (С) так, чтобы пильное
полотно располагалось в центре упорного подшипника
(D).
