Рис. 28
6.7 Наклон стола

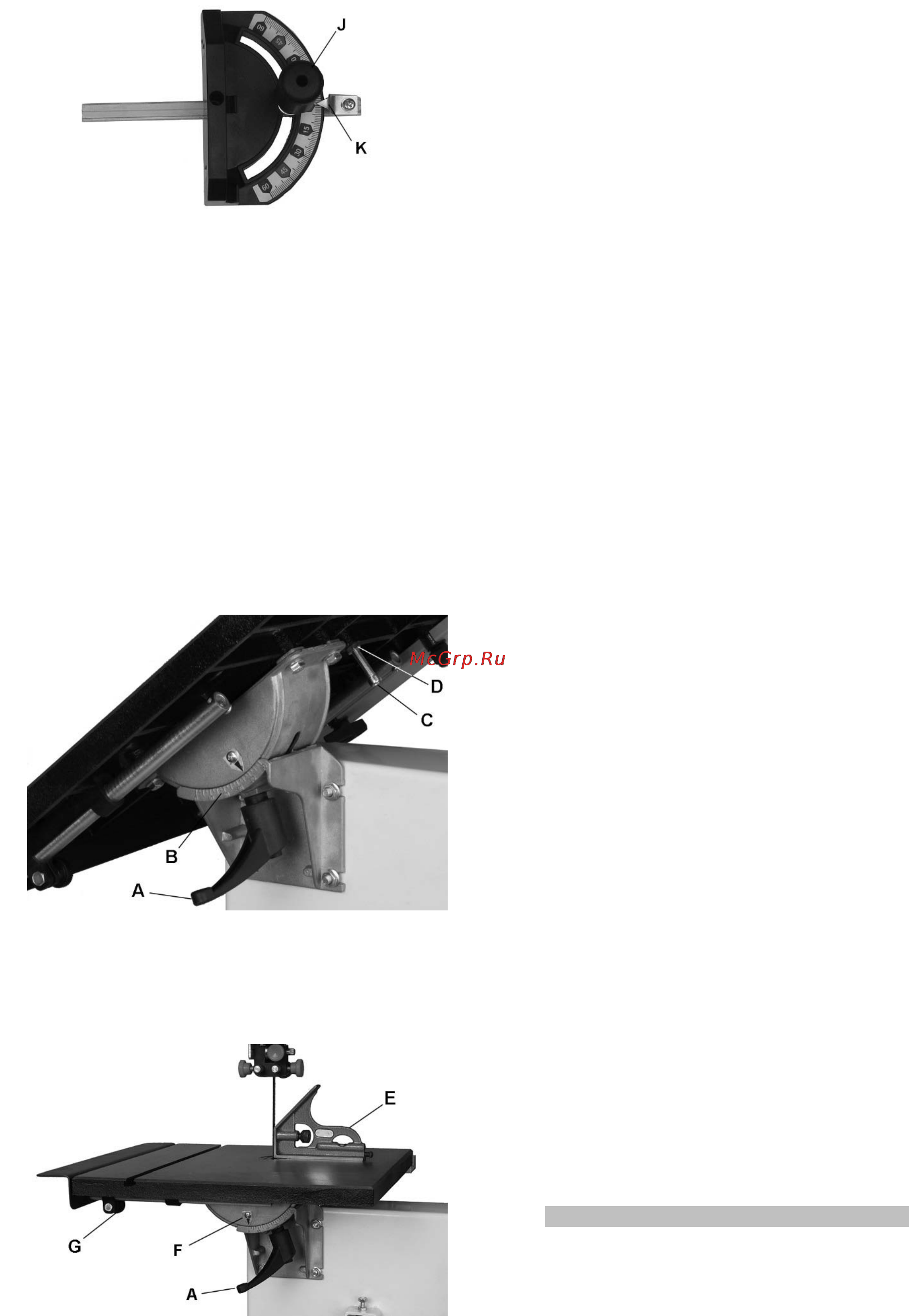

См. Рисунок 29.
Ослабьте фиксирующую рукоятку (A).
Придайте наклон столу до 45 градусов вправо или 5
градусов вниз влево. На фактический угол наклона
указывает шкала (В) на поворотной опоре стола.
Примечание: Перпендикулярное положение стола (90º)
относительно пильного полотна соответствует отметке
шкалы 0
0
.
Затяните фиксирующую рукоятку (A).
Примечание: Стопор стола (С) должны быть
отрегулирован так, чтобы стол мог наклоняться влево.
Рис. 29
ПРИМЕЧАНИЕ: Фиксирующая рукоятка (А, Рисунок 29)
регулируется - потяните ручку вниз и вращайте ее
поверх штифта. Отпустите рукоятку и убедитесь в том,
что она села обратно на штифт.
Рис. 30
6.8 Регулировка положения стола под углом 90º
6.8.1 Регулировка стопора положения стола
См. Рисунок 29 и 30.
Упор-фиксатор положения стола (С, Рисунок 29)
фиксирует стол под углом 90º (в перпендикулярном
положении) относительно пильного полотна.
Отключите станок от сети питания.
Ослабьте стопорную рукоятку (A , Рисунок 29), затем
наклоните стол вниз до упора в стопор стола (С,
Рисунок 29).
Используя поверочный угольник (Е, Рисунок 30),
установленный на стол и совмещенный с пильным
полотном, убедитесь в том, что стол расположен под
углом 90º относительно пильного полотна.
При необходимости произвести регулировку, наклоните
стол, обеспечивая доступ к стопору (С, Рисунок 29).
Ослабьте контргайку (D, Рисунок 29) и закрутите или
выкрутите стопор, в зависимости от того, нужно его
удлинить или укоротить. Затяните контргайку стопора
положения стола.
Верните стол в горизонтальное положение, уперев его в
стопор и убедитесь, что стол расположен под углом 90º
относительно пильного полотна, как описано в шаге 3.
Для наклона стола влево до 5º необходимо произвести
дальнейшую регулировку упора-фиксатора (С, Рисунок
29).
6.8.2 Регулировка индикатора наклона стола
Установите стол под углом 90º относительно пильного
полотна.
Убедитесь в том, что индикатор наклона стола (F,
Рисунок 30) указывает на ноль.
При необходимости произвести регулировку:
Слегка ослабьте винт крепления индикатора наклона,
установите указатель на ноль, затем снова затяните
крепежный винт.
Пробный пуск:
Вращайте шкивы вручную и еще раз проверьте
произведенные настройки.
Осторожно запустите станок.
Примечание: При пилении на столе, расположенном под
определенным углом, всегда используйте упор,
установленный в нижней части стола для поддержки
заготовки.
7. Техническое обслуживание и проверка
Общие примечания:
Все работы по настройке и регулировке станка
должны производиться после защиты станка от
случайного запуска посредством извлечения вилки
из розетки.
