Всегда надевайте защитные перчатки при обращении с
пильными полотнами.
Пильные полотна можно менять лишь после отключения
станка от сети питания!
Замена пильного полотна
Примечание: Ленточнопильный станок JWBS-10
поставляется с установленным на заводе пильным
полотном 1712x9.5x0.35(67.5" x 0.375" x 0.014"), 6TPI.
Отключите станок от сети питания.
Откройте верхнюю и нижнюю дверцы (Рисунок 22),
повернув рукоятки.
Ослабьте стопорную рукоятку (G, Рис. 21) и вытяните из
стола расширение (Н, Рис. 22).

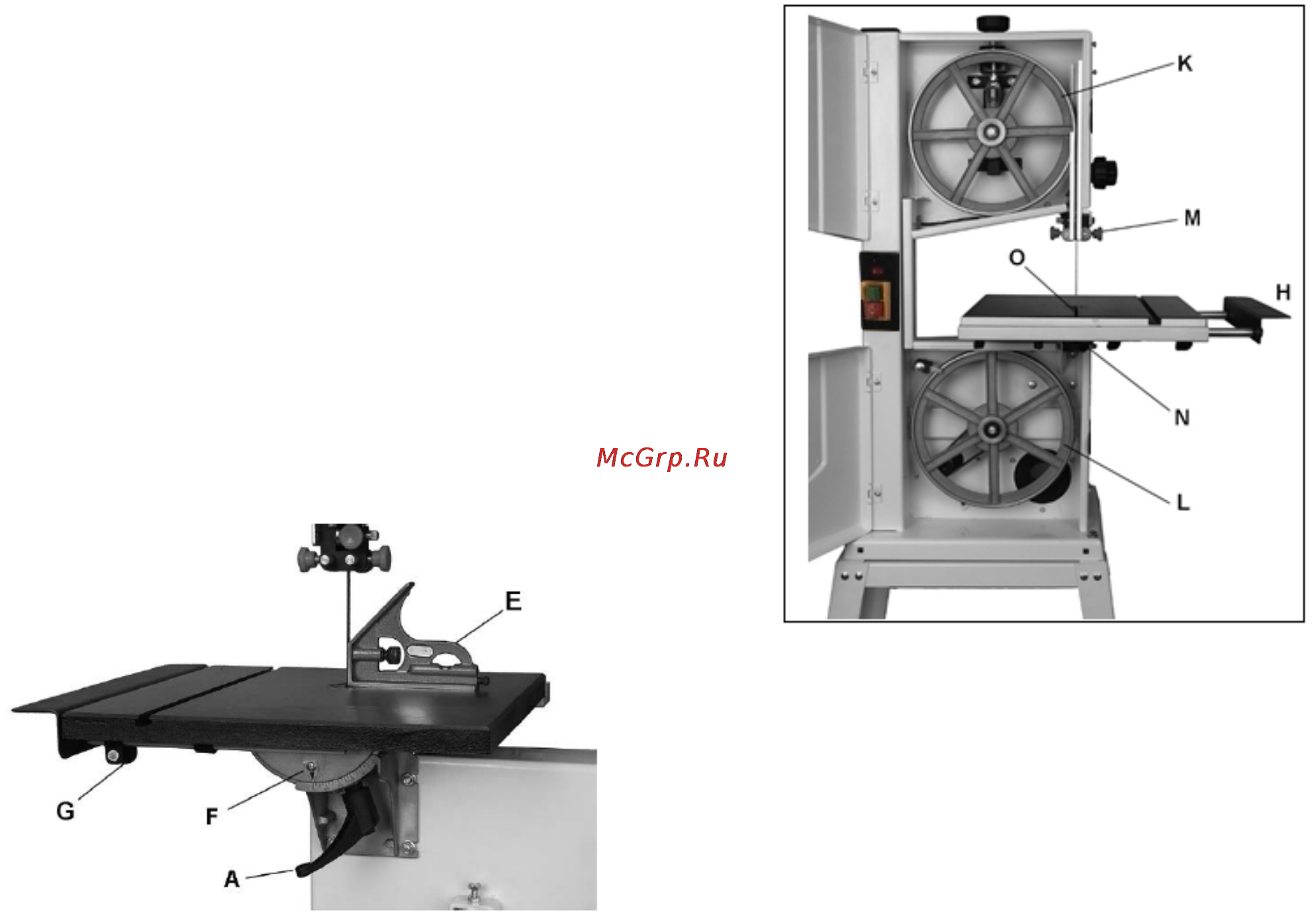

Рис. 21
Снимите направляющую (E, Рис. 9).
Ослабьте натяжение пильного полотна, перемещая
рукоятку натяжения (Q, Рисунок 23) вправо.
См. Рисунок 22.
Снимите полотно с верхнего и нижнего шкивов (K, L) и
извлеките его из направляющих (M,N).
Извлеките полотно из прорези (О) стола.
Заведите новое полотно через прорезь (О) стола, ровной
кромкой вперед. Поместите полотно на верхний и
нижний шкивы (K, L) и в направляющие (M, N).
Примечание: Зубья полотна должны быть направлены на
оператора и вниз, к столу.
Поместите полотно в середине резиновых ободов
шкивов (M, N).
Произведите натяжение пильного полотна, перемещая
рукоятку натяжения (Q, Рисунок 23) влево.
Установите на место направляющую (E, Рис. 9).
До начала работы на станке проверьте правильность
хода пильного полотна и его натяжения.
Рис. 22
6.2 Регулировка натяжения пильного полотна
См. Рисунок 23.
Рукоятка натяжения (Р) используется для регулировки
натяжения пильного полотна.
До выполнения тонкой регулировки рукояткой (Р)
необходимо воспользоваться рукояткой быстрого
натяжения (Q), переместив ее влево.
Пильное полотно не должно касаться верхних и нижних
направляющих роликов.
Отключите станок от сети питания.
Натяжение должно быть достаточным для устранения
ослабления пильного полотна.
Прокрутите один из шкивов несколько раз, дав полотну
расположиться в центре обода.
Примечание: Если полотно не ложится в центр обода,
отрегулируйте ход полотна.
Таблица (R), расположенная прямо за верхним шкивом,
указывает примерное натяжение полотна в соответствии
с его шириной. Создайте натяжение пильного полотна в
соответствии с его шириной рукояткой (Р), как указано в
таблице (R).
Примечание: Для точности регулировки натяжения
полотна рекомендуется использовать тензодатчик.
После приобретения достаточного опыта работы на
станке вы, возможно, сочтете рациональным изменить
исходные настройки натяжения полотна. Изменения
ширины пильного полотна и типа обрабатываемого
материала влияют на параметры натяжения полотна.
Помните, что слишком сильное или слабое натяжение
может привести к обрыву пильного полотна.
