Рис. 2

3.6 Содержимое контейнера

Рис. 3

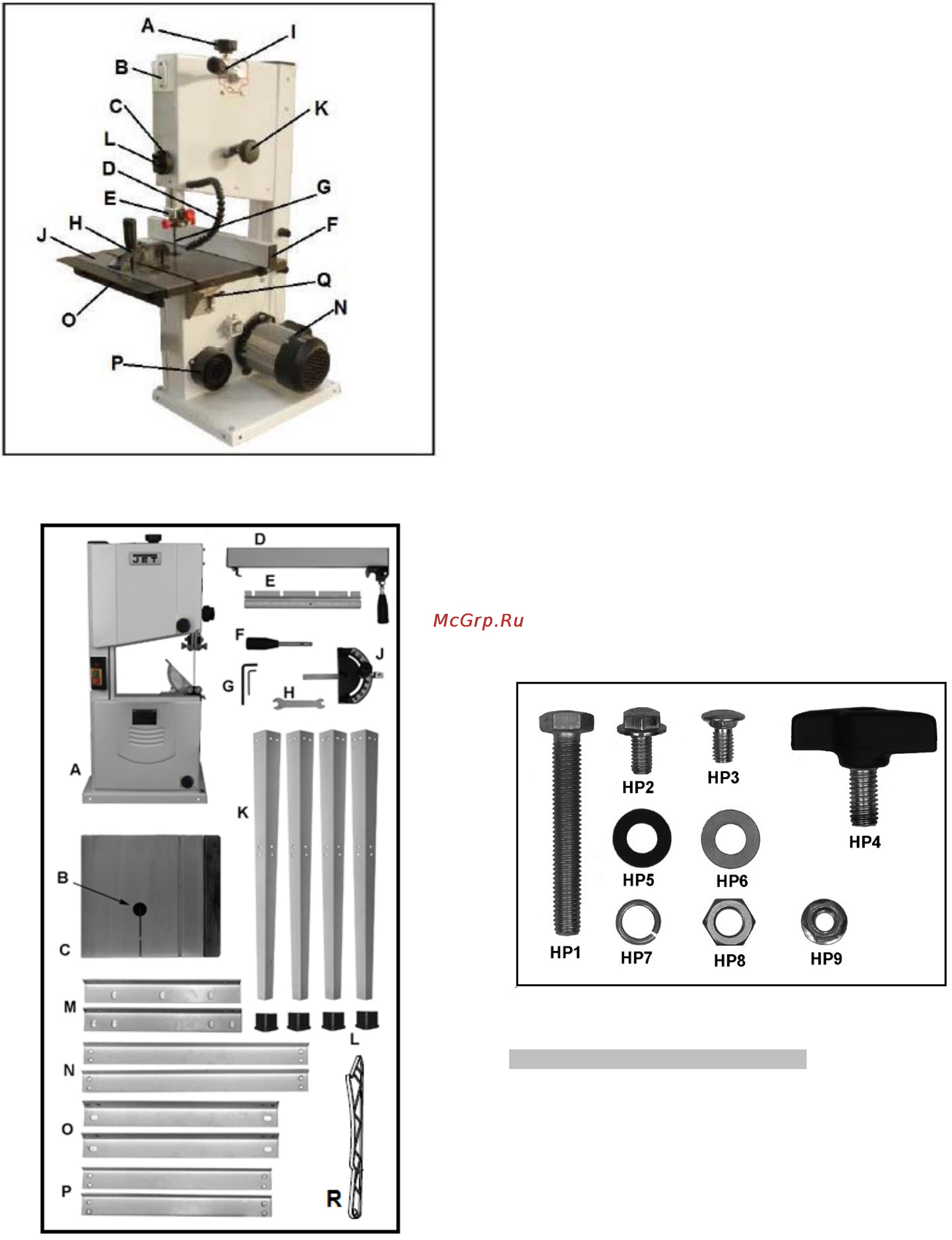

См. Рисунок 3 и 4.

1 Ленточнопильный станок – A

1 Вкладыш стола – B

1 Стол – C

1 Упор – D

1 Направляющая – E

1 Рукоятка – F

2 Шестигранные ключи, 3 мм, 6 мм – G

1 Гаечный ключ – H

1 Угловой упор – J

4 Ножки стойки – K

4 Резиновые опоры – L

2 Короткая опорная пластина – M

2 Длинная поперечная планка – N

2 Длинная опорная пластина – O

2 Короткая поперечная планка – P

1 Толкатель --- R

1 Инструкция по эксплуатации (не показана)

1 Перечень запасных частей (не показан)

1 Комплект крепежных деталей

Комплект крепежных деталей включает в себя:

3 Болт, M8x55 – HP1

4 Болт с буртиком, M6x12 – HP2

32 Болт с квадратным подголовком, M6x12 – HP3

4 Винт-барашек – HP4

4 Плоская оксидированная шайба M8 – HP5

6 Плоская шайба M8 – HP6

3 Контршайба M8 – HP7

3 Гайка M8 – HP8

32 Гайка с буртиком M6 – HP9

Рис. 4

4. Транспортировка и запуск станка

4.1 Транспортировка и установка

Для транспортировки станка используйте вилочный

погрузчик или тележку. Убедитесь, что станок не

опрокинется и не упадет во время транспортировки.

Станок спроектирован для работы в закрытом

помещении и должен быть установлен на твердую и

ровную поверхность.
