Инструкция по эксплуатации Страница: 4

Jet JWBS-14DXPRO (710116-RU) [4/10] Необходимый инструмент для сборки

Электродвигатель…………... 1-фазный, 230V,50 Гц

Выходная мощность ………..……0,93 кВт / S1 100%

Потребляемая мощность………..… 1,5 кВт / S6 40%

Вес нетто (примерно)……………..…………….. 112 кг

Вес с упаковкой (примерно)…………..………. .117 кг

Технические характеристики данной инструкции

представлены для общего уведомления и не явля-

ются фиксированными. Walter Meier

(Manufacturing) Inc. оставляет право изменять, в

любое время и без предварительного уведомле-

ния, детали, фиттинги и прочее необходимое ос-

нащение по любым причинам и при любых обстоя-

тельствах.

4. Комплект поставки

Откройте упаковку и проверьте наличие транспор-

тировочных повреждений. Немедленно сообщите о

повреждениях вашему дистрибьютору или транс-

портному агенту. Прочитайте инструкцию по экс-

плуатации для установки, технического обслужива-

ния станка и техники безопасности.

Комплект поставки

1 Станок с электродвигателем

1 Поликлиновой ремень

1 Кронштейн поворотной опоры

1 Рабочий стол

2 Фиксаторы стола

1 Штифт стола

1 Вкладыш стола

1 Пакет с крепежом (см. стр. с крепежом)

1 Инструкция по эксплуатации

Необходимый инструмент для сборки

(2) 10 мм и (2)13 мм рожковых или разводных клю-

ча

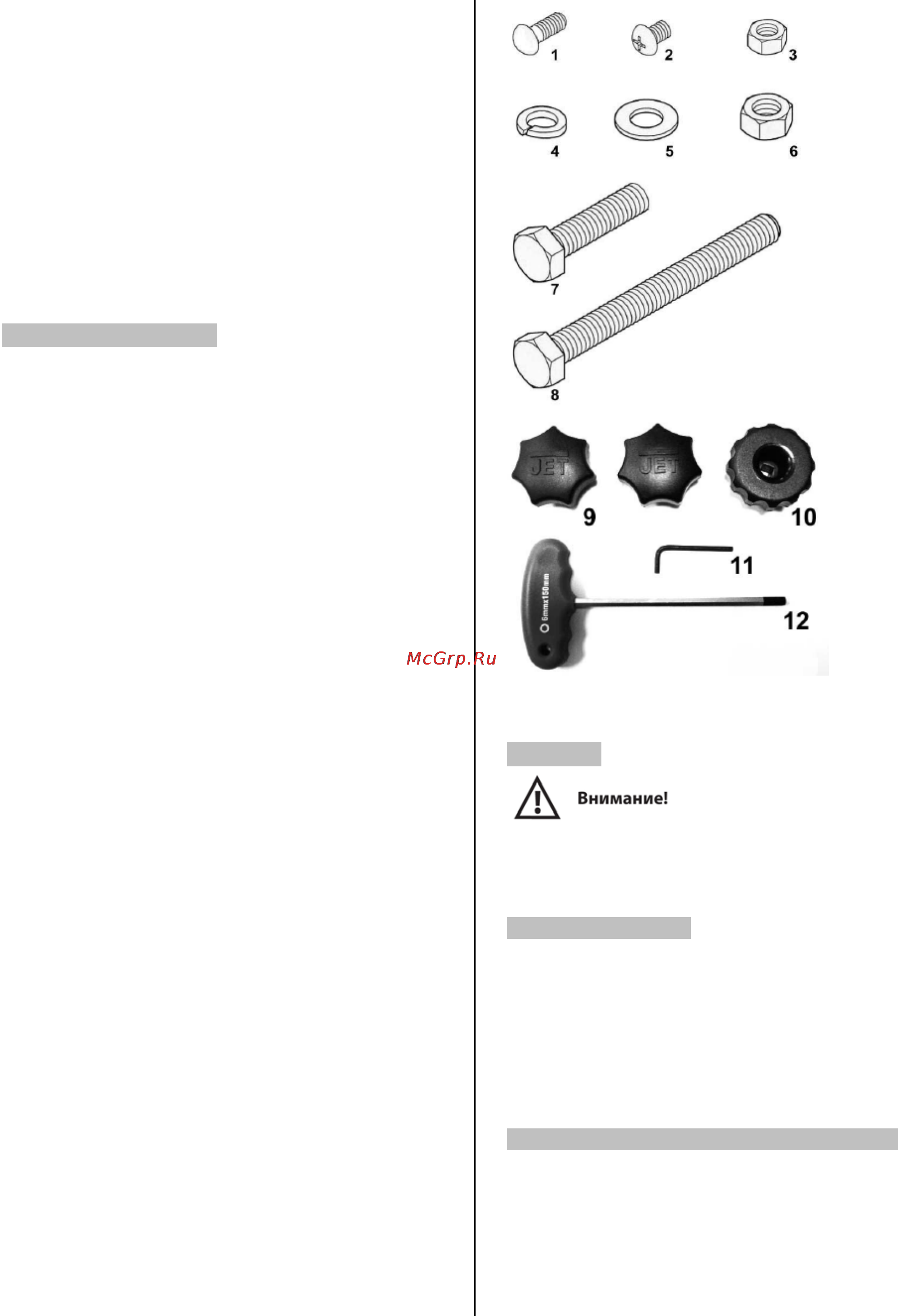

Крепеж для JWBS-14DXPRO

1 – M6x16 крепежный винт (4)

2 – M6x8 винт с полукруглой головкой (1)

3 – M6 гайка (4)

4 – M8 контр-шайба (6)

5 – M8 шайба (8)

6 – M8 гайка (5)

7 – M8x40 болт (6)

8 – M8x80 болт (1)

9 – Фиксирующая ручка (2)

10 – Ручка (1)

11 – 4 мм шестигранн. торцевой ключ (1)

12 – 6 мм T-образная шестигранн. отвертка (1)

5. Сборка

Прочитайте и уясните для себя все инструкции

по сборке перед началом работы. Иначе это мо-

жет привести к серьезным травмам!

Распаковка и чистка

1. Откройте упаковку. Не выбрасывайте упаковочный

материал, пока не соберете и не запустите должным

образом станок.

2. Проверьте содержимое на наличие повреждений.

При их обнаружении сообщите дистрибьютору.

3. Сравните содержимое упаковки с комплектом по-

ставки данной инструкции. Сообщите о нехватке ди-

стрибьютору.

Подставка (опция, поставляется отдельно)

Прикрепите опоры подставки к ее низу ПЕРЕД уста-

новкой корпуса станка.

При помощи четырех крепежных винтов M6x16 (C,

Рис. 1) и четырех гаек M6 (B, Рис. 1), прикрепите

опоры подставки (A, Рис. 1). Винты нужно прикре-

пить с внутренней стороны тумбы (Рис. 1). Легче

всего это сделать, если перевернуть тумбу на пе-

реднюю сторону и затем установить опоры.
