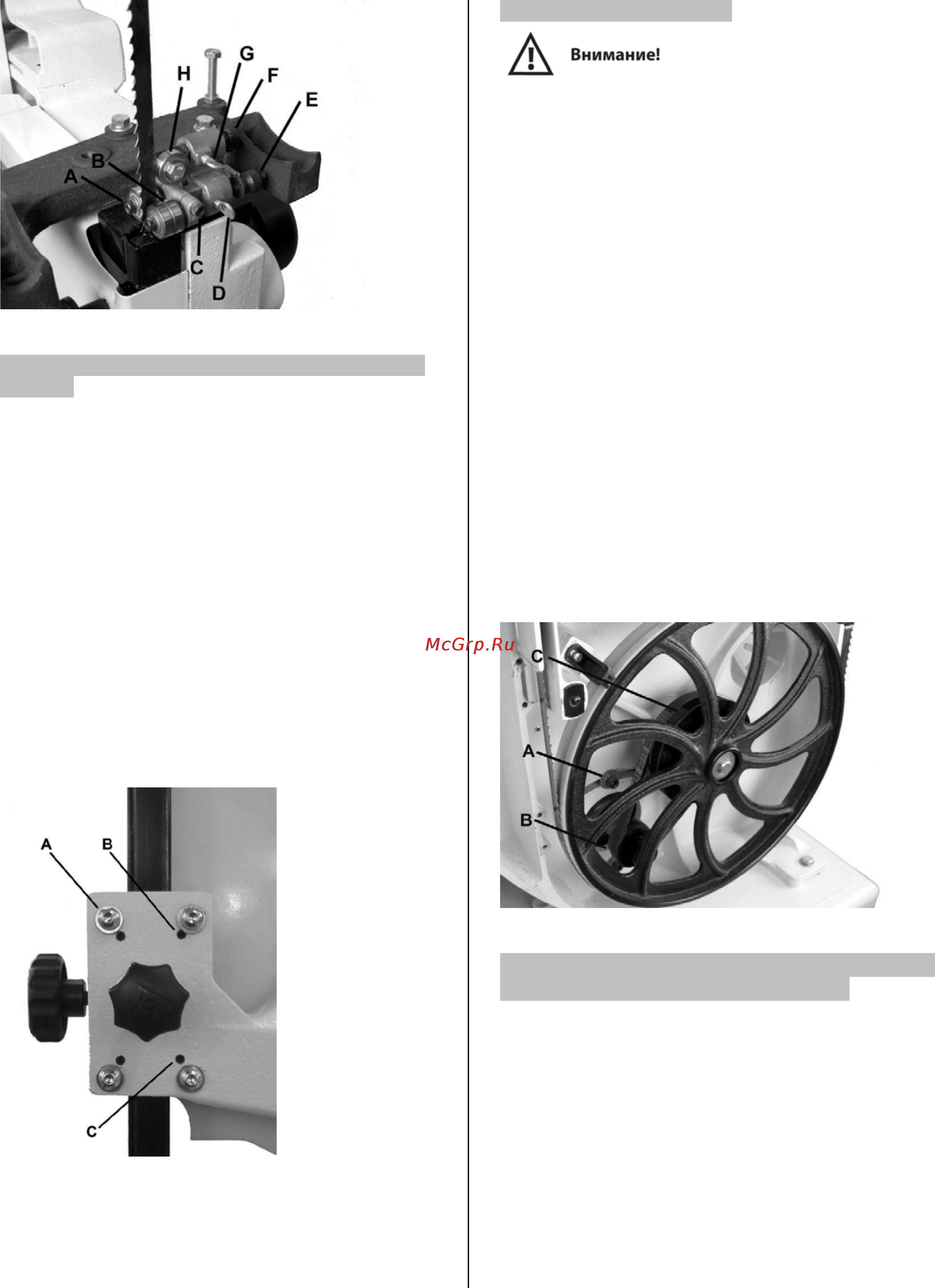

Рисунок 12.

Настройка направляющей стойки параллельно

полотну

1. Проверьте параллельность направляющей стой-

ки относительно полотна, проверив позицию под-

шипников по отношению к полотну, когда направ-

ляющая стойка находится в крайнем верхнем и

крайнем нижнем положении.

2. Если подшипники переместились в процессе хо-

да направляющей стойки, тогда ее нужно настро-

ить.

3. Если настройку нужно произвести влево или

вправо, слегка ослабьте четыре винта (A, Рис. 12a)

и произведите легкую поднастройку направляющей

стойки. Затяните винты, когда процесс завершен.

4. Если требуется произвести настройку вперед-

назад, это делается затягиванием или ослаблени-

ем винтов (B, C, Рис. 12a). Верхние установочные

винты (B, Рис. 12a) отводят направляющую стойку

назад (если стоять напротив станка), в то время как

нижние установочные винты (C, Рис.12a) отводят

направляющую стойку вперед.

Рисунок 12а.

Смена скоростей полотна

Нижняя дверца была удалена для наглядности.

Никогда не работайте на станке без установлен-

ной и закрытой дверцы.

1. Отключите электропитание станка.

2. Откройте нижнюю дверцу и найдите фиксирующий

винт (A, Рис. 13). Ослабьте винт при помощи Т-

образной шестигранной отвертки 6 мм в комплекте.

3. Поверните электродвигатель так, чтобы ремень

ослаб.

4. Затяните фиксирующий винт (A, Рис. 13), чтобы

зафиксировать электродвигатель и предотвратить

защемление пальцев.

5. Передвиньте ремень с одного шкива на другой.

Ремень следует надевать на оба шкива – на ведо-

мый (C, Рис. 13) и шкив двигателя (B, Рис. 13). Ре-

мень не должен быть перекручен вокруг шкивов.*

6. Повторите шаги 1-4 наоборот, чтобы натянуть ре-

мень. **

*: Когда ремень установлен ближе к задней части

корпуса станка, то настройка произведена на ско-

рость 760 м/мин. Когда дальше – на 380 м/мин.

**: Натяжение ремня достигается при подъеме дви-

гателя на свое место одной рукой и затягиванием

фиксирующего винта Т-образной шестигранной от-

верткой другой рукой. Для правильного натяжения

ремня НЕ ТРЕБУЕТСЯ чрезмерное усилие.

Рисунок 13.

7. Опционные принадлежности для ленточ-

нопильного станка JWBS-14DXPRO

710116S-RU Подставка для JWBS-14DXPRO

708718R JRF-14 Параллельный упор

Включает направляющие стержни, упор, крепеж и

инструкцию по установке с деталировкой.

708716 JMG-14 Упор для косых распилов

Для прямого резания и под углом. Включает направ-

ляющие стержни, поворотную опору и регулировоч-

ные упоры.

• Полный ассортимент принадлежностей

смотрите на сайте www.jettools.ru или в

каталоге.
