Настройка узла верхней направляющей

Защита полотна была удалена для лучшей на-

глядности. Никогда не работайте на станке без

всех средств защиты, которые должны быть на

своих местах и в рабочем состоянии! Иначе это

может привести к серьезным травмам!

1. Отключите электропитание станка.

2. Ослабьте фиксатор (C, Рис. 10) и поднимите или

опустите узел верхней направляющей полотна (B,

Рис. 10) путем поворота ручки (A, Рис. 10), чтобы

настроить его чуть выше уровня обрабатываемой

заготовки.

3. Затяните фиксатор. Убедитесь, что направляю-

щие подшипники (D, Рис. 10) выровнены относи-

тельно пильной лентой. Если требуется их на-

стройка, ознакомьтесь с разделом «Настройка

верхних направляющих и упорного подшипников»

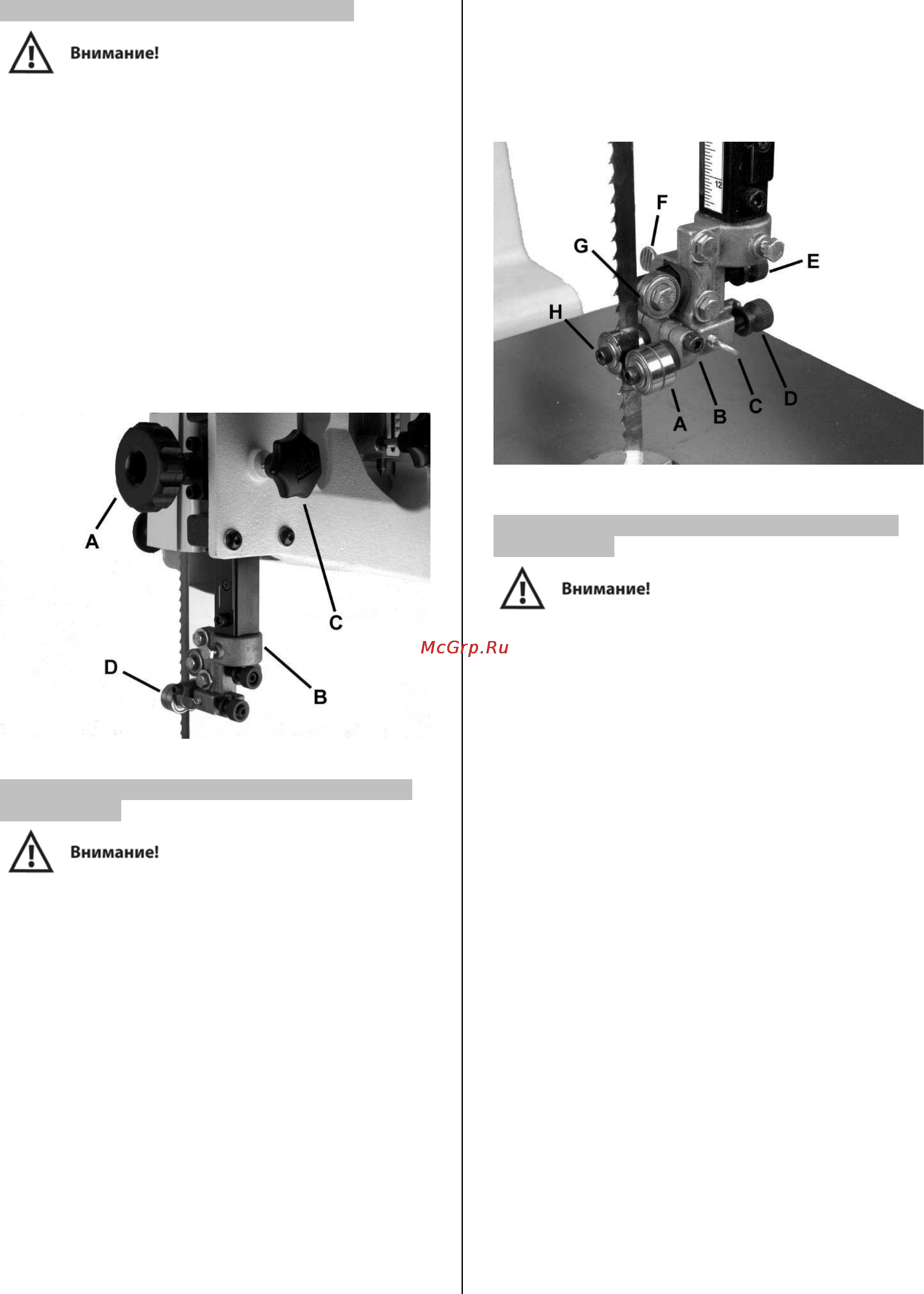

Рисунок 10.

Настройка верхних направляющих и упорного

подшипников

Защита полотна была удалена для лучшей на-

глядности. Никогда не работайте на станке без

всех средств защиты, которые должны быть на

своих местах и в рабочем состоянии! Иначе это

может привести к серьезным травмам!

1. Отключите электропитание станка.

2. Ход и натяжение полотна должны быть правиль-

но настроены.

3. Ослабьте барашек (F, Рис. 11) и поверните ручку

с накаткой (E, Рис. 11), чтобы сдвинуть упорный

подшипник (G, Рис. 11) внутрь или наружу, пока

подшипник не будет на расстоянии 0,4 мм за по-

лотном.

4. Затяните барашек (F, Рис. 11).

5. Ослабьте барашек (C, Рис. 11) и поверните руч-

ку с накаткой (D, Рис. 11), чтобы сдвинуть скобу

направляющего блока внутрь или наружу, пока пе-

редняя кромка направляющих подшипников не бу-

дет чуть позади впадин зубьев полотна.

6. Затяните барашек (C, Рис. 11).

7. Ослабьте фиксирующий винт (B, Рис. 11) и по-

верните направляющие подшипники (A, Рис. 11),

повернув эксцентрик (H, Рис. 11) торцевым

шестигранным ключом 4 мм в комплекте.

Направляющие подшипники должны быть так близко

к полотну, как только возможно без сдавливания.

8. Затяните фиксирующий винт (B, Рис. 11).

Рисунок 11.

Настройка нижних направляющих и упорного

подшипников

Стол был снят только для наглядности. Никогда

не работайте на станке без закрепленного на

своем месте рабочего стола.

1. Отключите электропитание станка.

2. Ход и натяжение полотна должны быть правильно

настроены.

3. Ослабьте барашек (G, Рис. 12) и поверните ручку

с накаткой (F, Рис. 12), чтобы сдвинуть упорный

подшипник (H, Рис. 12) внутрь или наружу, пока под-

шипник не будет на расстоянии 0,4 мм за полотном.

4. Затяните барашек (G, Рис. 12).

5. Ослабьте барашек (D, Рис. 12) и поверните ручку с

накаткой (E, Рис. 12), чтобы сдвинуть скобу направ-

ляющего блока внутрь или наружу, пока передняя

кромка направляющих подшипников не будет чуть

позади впадин зубьев полотна.

6. Затяните барашек (D, Рис. 12).

7. Ослабьте фиксирующий винт (C, Рис. 12) и повер-

ните направляющие подшипники (B, Рис. 12), повер-

нув эксцентрик (A, Рис. 12) торцевым шестигранным

ключом 4 мм в комплекте. Направляющие подшип-

ники должны быть так близко к полотну, как только

возможно без сдавливания.

8. Затяните фиксирующий винт (C, Рис. 12).
