Примечание: Упор стола можно снять или отрегу-

лировать, чтобы наклонить стол влево.

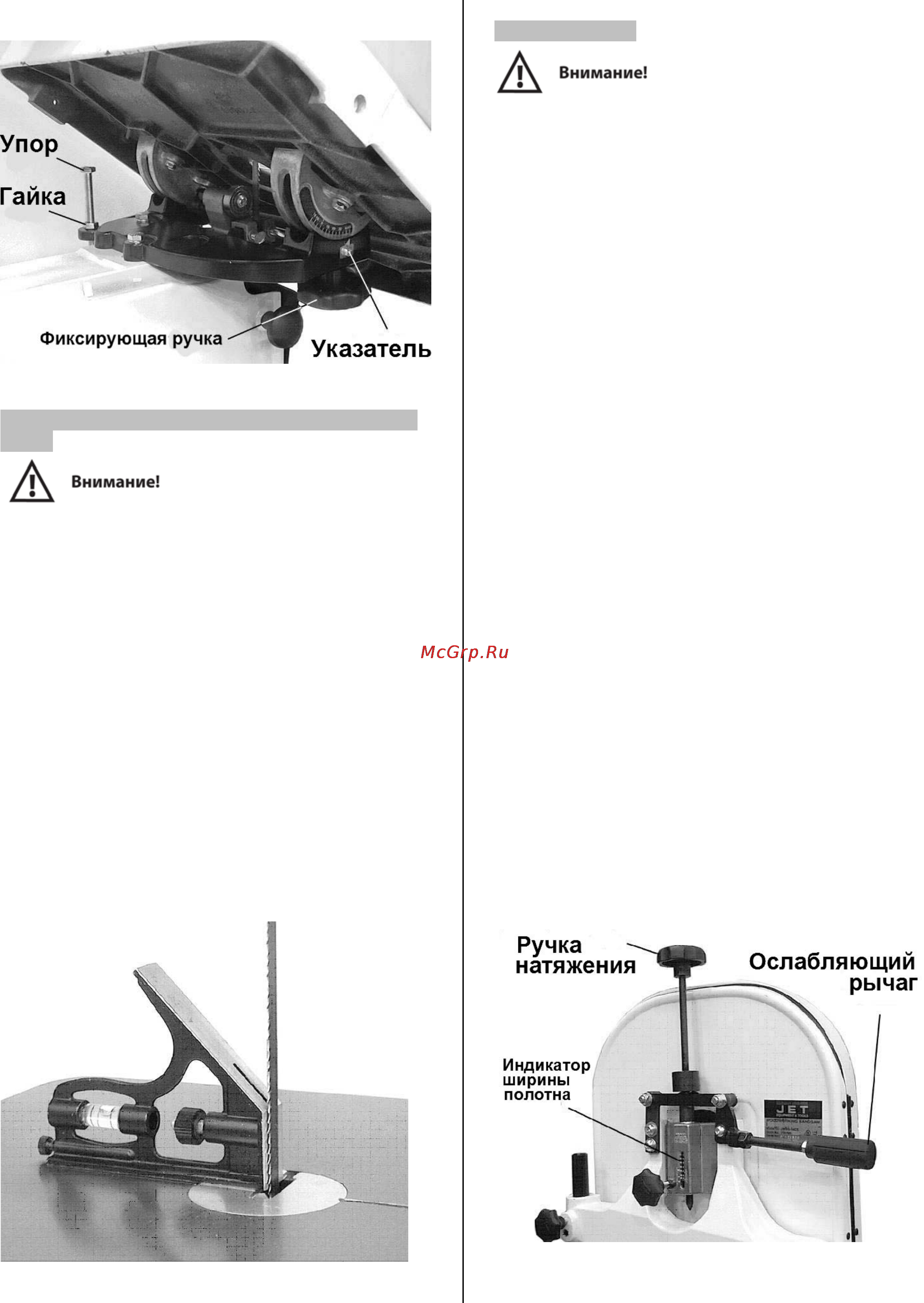

Рисунок 4.

Настройка упора для позиционирования стола

на 90°

Отключите станок от питания сети!

Ослабьте фиксирующие рукчки (Рис. 4) и наклоните

стол влево, пока он не остановится на упоре.

Затяните фиксирующие ручки.

При помощи угольника, размещенного на столе

напротив полотна пилы (рис. 5), посмотрите, нахо-

дится ли стол под углом 90 градусов к полотну пи-

лы. Если необходима подналадка, ослабьте фик-

сирующие рукоятки, наклоните стол вправо и за-

фиксируйте.

Ослабьте контргайку и поверните упор стола (Рис.

4) вправо или влево, чтобы поднять или опустить

стол. Затяните контргайку, чтобы зафиксировать

упор стола.

Разблокируйте стол, наклоните назад на упор и

убедитесь, что стол расположен под углом 90 гра-

дусов к полотну.

Если необходимо, установите указатель шкалы на

ноль.

Рисунок 5.

Замена полотна

Зубья полотна острые! С осторожностью держи-

те в руках полотно пилы, иначе это может при-

вести к серьезным травмам!

1. Отключите электропитание станка.

2. Ослабьте натяжение полотна путем нажатия на

ослабляющий рычаг (рис. 6).

3. Снимите вкладыш и штифт стола.

4. Откройте обе дверцы шкивов.

5. Отведите упорный подшипник и оба направляю-

щих подшипника, верхний и нижний, от полотна пи-

лы.

6. Снимите полотно с верхней и нижней направляю-

щих. Снимите полотно с верхнего и нижнего шкива.

Протяните полотно прямо через паз в столе.

7. Перед установкой полотна убедитесь в правиль-

ном направлении полотна: зубья должны быть на-

правлены вниз. Если вы держите полотно напротив

себя, также как оно будет монтироваться на пилу,

зубья должны быть направлены вниз на правой сто-

роне петли. Если нет, то полотно расположено на-

оборот. Разверните полотно, чтобы это исправить.

При этом на руках должны быть плотные перчатки.

8. Протяните новое полотно через паз стола. Раз-

местите полотно на верхней и нижней направляю-

щей.

9. Установите полотно посередине верхнего и ниж-

него шкива.

10. Установите на место вкладыш и штифт стола.

11. Перед включением пилы отрегулируйте натяже-

ние и ход пильной ленты. Ознакомьтесь с инструк-

циями по натяжению и регулировке хода полотна в

разделах «Настройка натяжения полотна» и «На-

стройка хода полотна».

12. Установите упорный подшипник и оба направ-

ляющих подшипника, верхний и нижний. Ознакомь-

тесь с инструкцией по установке верхнего и нижнего

направляющего подшипника в разделах «Настройка

верхнего направляющего и упорного подшипника» и

«Настройка нижнего направляющего и упорного

подшипника».

Рисунок 6.
