Не тормозите зажимной патрон или заготовку
руками.
Проводите измерительные и наладочные
работы только при остановленном станке.
Работы по переналадке, регулировке и очистке
проводите только при полной остановке станка
и вытащенном сетевом штекере.
2.3 Остаточные опасности
Даже при использовании станка в соответствии
с инструкциями имеются следующие
остаточные опасности:
Опасность получения травмы от вращающейся
заготовки и зажимного патрона.
Опасность вследствие разлетающихся горячих
частей заготовки и стружки.
Опасность из-за шума и стружки.
Обязательно надевать средства
индивидуальной защиты, такие как защитные
очки и наушники.
Опасность поражения электрическим током при
неправильной прокладке кабеля
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Система ЧПУ........................................ LNC-T518i
Диаметр обточки над станиной ................ 230 мм
Диапазон зажима цанги 5С круглые .......... 27 мм
Проходное отверстие шпинделя ............... 32 мм
Конус шпинделя ................................ 5С (10⁰) / 4⁰
Частота вращения шпинделя,
плавно ......................................... 50-6000 об/мин
Перемещение по оси Z ............................. 100 мм
Перемещение по оси X ............................ 100 мм
Направляющие .................... высокоточные ШВП
Размер инструмента ................................... 12 мм
Инвертер YASKAWA ................................. 1,5 кВт
Мощность шпинделя ................................ 1,5 кВт
Мощность подачи (Z/X) ............................ 0,4 кВт
Габаритные размеры ............. 1120х620х1580 мм
Масса .......................................................... 500 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков
указаны предельные значения зон
обработки, для оптимального подбора
оборудования и увеличения сроков
эксплуатации выбирайте станки с запасом.
4. ОСМОТР И ОЧИСТКА СТАНКА
Осмотр станка должен быть сделан после
прибытия станка на Ваше предприятие.
Осмотрите станок на предмет возможного
ущерба, вызванного тряской или вибрацией во
время транспортировки, также проверьте
комплектность отдельных элементов станка,
стандартной комплектации, инструментов или
другого оборудования.
Для сохранности при транспортировке все
рабочие поверхности станка покрыты
консервационной смазкой с антикоррозийным
составом. Продольные и поперечные
направляющие, ходовые винты, пиноли и т.п.
должны быть полностью очищены от
консервационной смазки. Используйте для
этого мягкую щетку, ветошь и растворитель.
Это очень важно, т.к. это предотвратит
повреждение поверхностей грязью или песком,
которые, возможно, накопились на консерванте
при транспортировке и, в дальнейшем,
предотвратит их преждевременный износ и
потерю точности.
※ВНИМАНИЕ:
НЕ ИСПОЛЬЗУЙТЕ ПРИ РАСКОНСЕРВАЦИИ
СЖАТЫЙ ВОЗДУХ, ЭТО ПРИВЕДЕТ К
ПОВРЕЖДЕНИЮ ПОВЕРХНОСТЕЙ И
УМЕНЬШИТ СРОК СЛУЖБЫ.
5. ПОДГОТОВКА СТАНКА К РАБОТЕ
Установите два уровня на направляющие

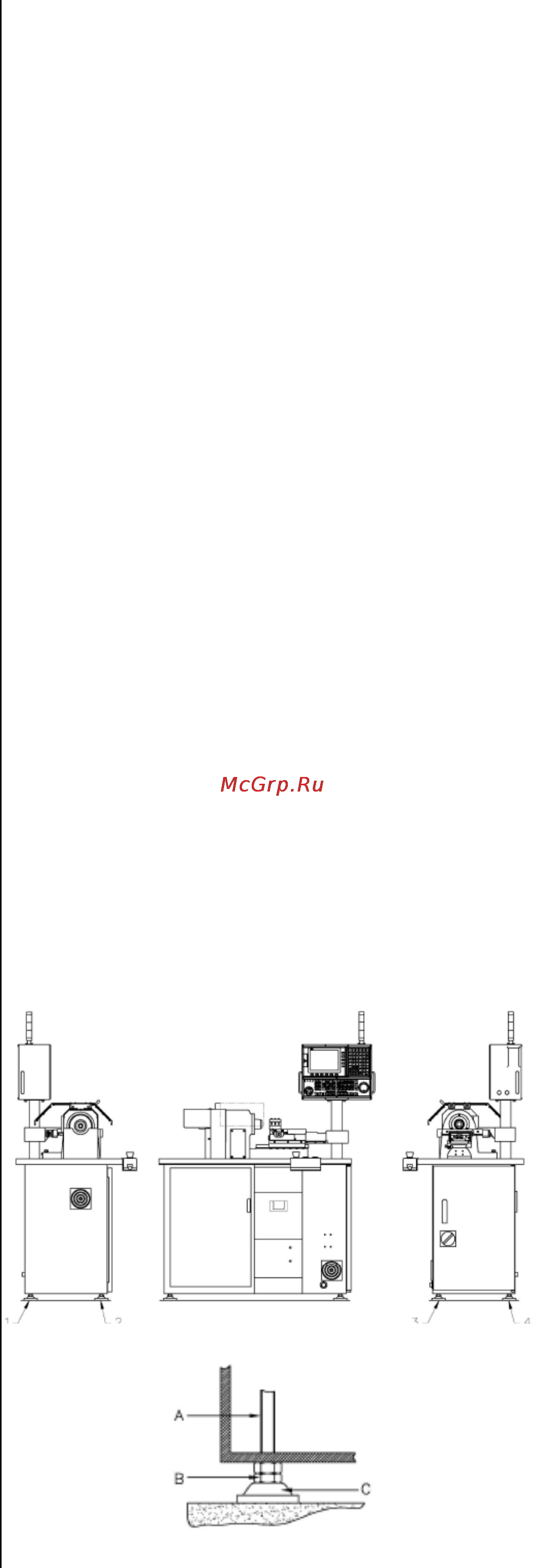

Рисунок А
Рисунок В
