инструкция по эксплуатации станка JET мод.JTL-27L CNC
ООО «ИТА-СПб» info@jettools.ru +7 (495) 660-38-83, 626-71-00 6
Процесс выставления уровня станка
1. Установите подкладки С (Рис. B) под каждую
из четырех точек опоры.
2. Установите опору A в отверстие подкладки и
отрегулируйте гайку B так, чтобы выровнять
станок.
3. Убедитесь, что каждая точка опоры касается
пола и поддерживает станок.

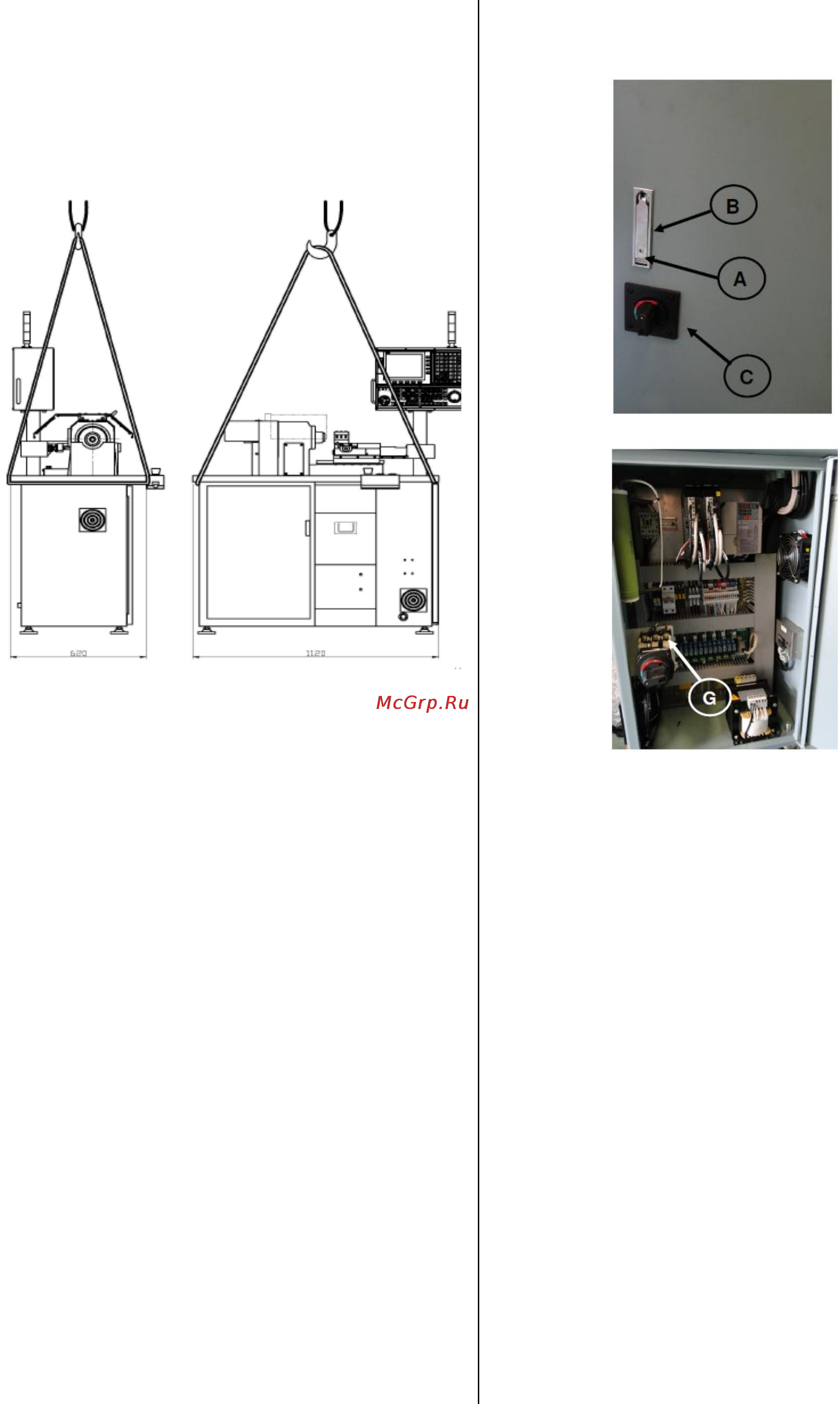

Рис. С – Подъем станка
При подъеме станка расположите стропы или
канаты как показано на рис. С, и проверьте,
соблюден ли правильный баланс конструкции.
Затем подложите мягкую ткань между краями
строп и станком. Вес нетто станка – 500 кг.
Соответственно, стропы или канаты должны
выдерживать как минимум 1500 кг.
A.) ЭЛЕКТРОПОДКЛЮЧЕНИЕ
Токарный станок JTL-27L CNC поставляется
полностью оснащенным электропроводкой и в
собранном виде. Нажмите кнопку «А» (Рис. 1),
затем удерживайте рукоятку «В» (Рис. 1) и
поверните ее влево.
Затем поверните кулачковый переключатель
«С» (Рис. 1) в обратную сторону, проверьте
напряжение двигателя и откройте крышку
распределительной коробки, подсоедините
провода от источника питания к клеммам
(R.S.T) и заземлению G (Рис. 2), которое
находится в распределительной коробке.
Нажмите на кнопку Пуск для запуска
контроллера и шпинделя. Шпиндель должен
вращаться против часовой стрелки, если
смотреть со стороны задней бабки станка. Если
шпиндель вращается в неверном направлении,
выключите станок. Отключите электропитание
и поменяйте любые два провода, пока
направление вращения не будет правильным.
Когда шпиндель будет вращаться в
правильном направлении, закройте крышку
распределительной коробки.
Рисунок 1
Рисунок 2
B.) СМАЗКА
Надлежащая смазка станка обеспечит его
долгий срок службы и высокую
производительность. Поэтому станок следует
смазывать высококачественной смазкой.
Заполните емкость маслом Mobil Vactra Oil No.2
или эквивалентным ему. Регулярно проверяйте
уровень масла, он должен быть всегда выше
уровня Min. (см. рис. 3).
1. СМАЗКА ПЕРЕДНЕЙ БАБКИ
Шпиндель передней бабки установлен на
прецизионных предварительно нагруженных
шариковых подшипниках. Подшипники
самосмазывающиеся на весь срок
эксплуатации, поэтому не требуют дальнейшей
смазки.
