Locus Мeридиан-12F (L020.12D) Руководство по эксплуатации онлайн

Locus Мeридиан-12AF (L025.12D) Руководство по эксплуатации онлайн
Меридиан-12F L020.12D Меридиан-12AF L025.12D
ЛК023.00.03-03(01.12.2015 г.)

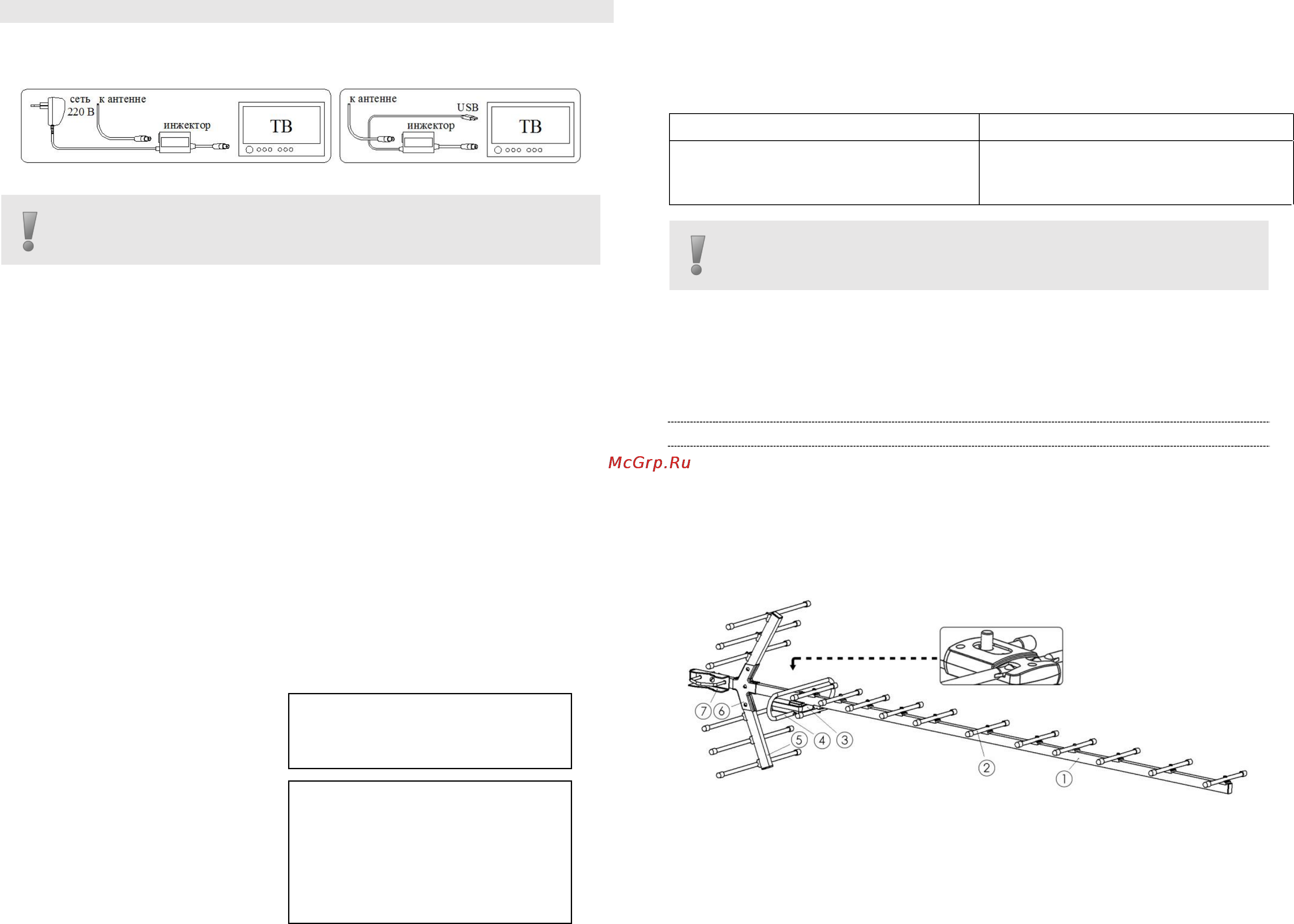

соединитель USB (вилка) и антенную вилку следует пользоваться схемой 4.
Схема 3
Схема 4
7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Профилактический осмотр антенны необходимо производить не реже
одного раза в 6 месяцев. Особое внимание при осмотре необходимо
обращать на надежность крепления антенны, ее элементов, целостность
заземления.
9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Антенна телевизионная индивидуальная наружная исправна и признана
годной для эксплуатации.
Модель
Дата изготовления
Штамп ОТК
10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации антенны 24 месяца со дня продажи при
соблюдении требований настоящего руководства по эксплуатации.
Дата продажи
Изготовитель:
ОАО “МЕТАЛЛОИЗДЕЛИЯ”
142517, Московская область,
Павлово-Посадский район,
д. Улитино, д. 81
тел. (49643)7
-50-96
e-mail: met_izdel@mail.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1. ОБЩИЕ СВЕДЕНИЯ
Антенна предназначена для стационарного приема цифровых сигналов в
формате DVB-T2, а так же для приема аналоговых сигналов вещательного
телевидения в дециметровом диапазоне частот ДМВ (UHF).
Диапазон частот, МГц
470 - 790
Цифровые каналы
21 - 60
Аналоговые каналы
21 - 60
Основные элементы антенны выполнены из алюминиевых труб, что
обеспечивает легкость и долговечность конструкции. Для элементов,
изготовленных из стали, используются технологии порошкового и
гальванического покрытия, надежно защищающие от коррозии.
2. УСТРОЙСТВО АНТЕННЫ
Антенна представляет собой несущую штангу (1), на которой закреплены
директоры (2), два рефлектора в сборе (5), с держателем (6) и монтажная
коробка (3), на которой закреплен петлевой вибратор (4). Для установки на
мачту антенна имеет узел крепления (7). Установку рефлекторов в сборе
и петлевого вибратора производит потребитель (см. раздел 5).
Запрещается использовать антенну без надежного защитного
заземления. При установке антенны необходимо соблюдать
правила техники безопасности при производстве высотных работ.
Антенны телевизионные индивидуальные наружные
Меридиан-12F L020.12D
Модель:
Меридиан-12AF L025.12D
Комплектуется платой согласования
LSS-020DF ЛК048.00.00
Комплектуется усилителем
LSA-045DF ЛК046.00.00
В случае замены платы согласования или усилителя при ремонте
антенны, в заказе на поставку следует указывать обозначение и
наименование (см. выделенный шрифт).
Штамп торгующей организации
“_____’’_____________201 г.
