3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электрические параметры
L020.12D
L025.12D
Коэффициент усиления антенны, дБи не менее:
9 – 14,5
29 – 35
Коэффициент стоячей волны
1,3 - 2
2
Напряжение питания усилителя, В
-
5±0,3
Ток потребления усилителя, мА
-
70
Коэффициент защитного действия, дБ не менее:
12
Волновое сопротивление, Ом
75
Количество элементов
12
Габаритные размеры
1320х333х450
Масса не более, кг
0,9
0,9
4. КОМПЛЕКТ ПОСТАВКИ
Наименование
Кол-во
Антенна
1
Рефлектор в сборе
2
Петлевой вибратор
1
Руководство по эксплуатации
1
Упаковка (пакет полиэтиленовый)
1
5. ПОРЯДОК СБОРКИ И УСТАНОВКИ АНТЕННЫ
Вскрыть упаковку. Проверить комплектность антенны и убедиться в
отсутствии механических повреждений деталей.
3 Перед установкой антенны следует подготовить кабель необходимой
длины.
Рекомендуемый кабель марки RG-6U.
Один конец кабеля разделать под вилку F-типа рис.4
(последовательность разделки см. рис.1-4), для присоединения к
розетке F-типа на антенне.
На другой конец установить антенную вилку, разделав кабель в
зависимости от способа ее крепления.

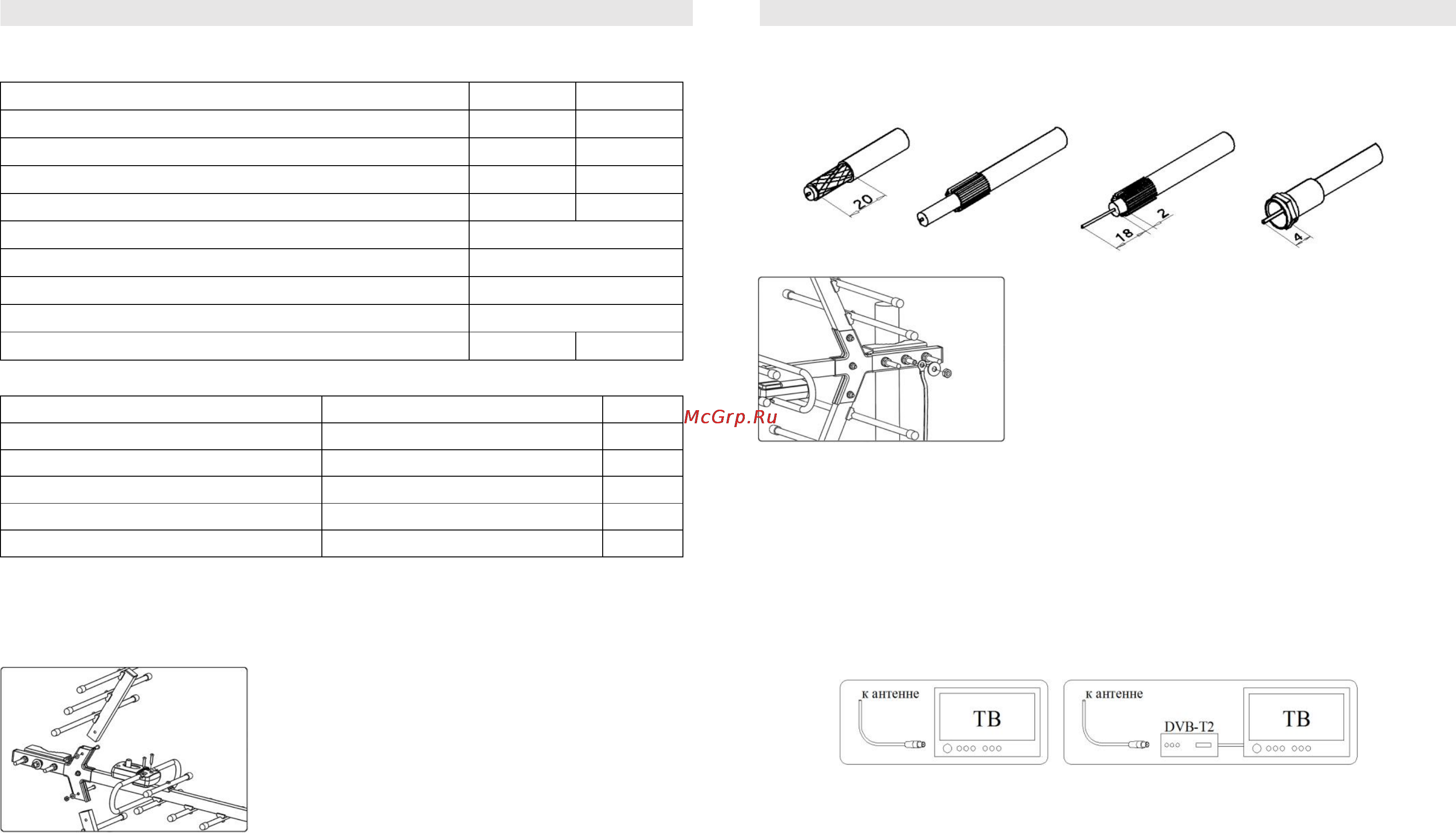

Рис. 1
Рис. 2
Рис. 3
Рис. 4
5 Закрепить кабель снижения в нескольких местах, не допуская его
передавливания.
6. ПОДКЛЮЧЕНИЕ АНТЕННЫ
Для просмотра цифровых телевизионных каналов необходимо использовать
телевизор с цифровым тюнером DVB-T2 или телевизионную цифровую
приставку DVB-T2.
Пример подключения антенны к телевизору и к цифровой приставке
показан на схеме 1 и схеме 2.
Схема 1
Схема 2
После подключения кабеля к телевизору (см. схему 1) или цифровой
приставке (см. схему 2), следует включить подачу питания +5В на
цифровую антенну от телевизора или цифровой приставки. Подача питания
+5В включается согласно руководству по эксплуатации телевизора или
цифровой приставки DVB-T2.
При отсутствии в телевизоре или приставке функции подачи питания +5В
на цифровую антенну, следует использовать инжектор электропитания
антенны. Инжектор электропитания приобретается отдельно.
Для подключения антенны к телевизору через инжектор имеющий источник
питания +5В и антенную вилку следует пользоваться схемой 3.
Для подключения антенны к телевизору через инжектор имеющий
