Меридиан-92F L020.92D Меридиан-92F L020.92D

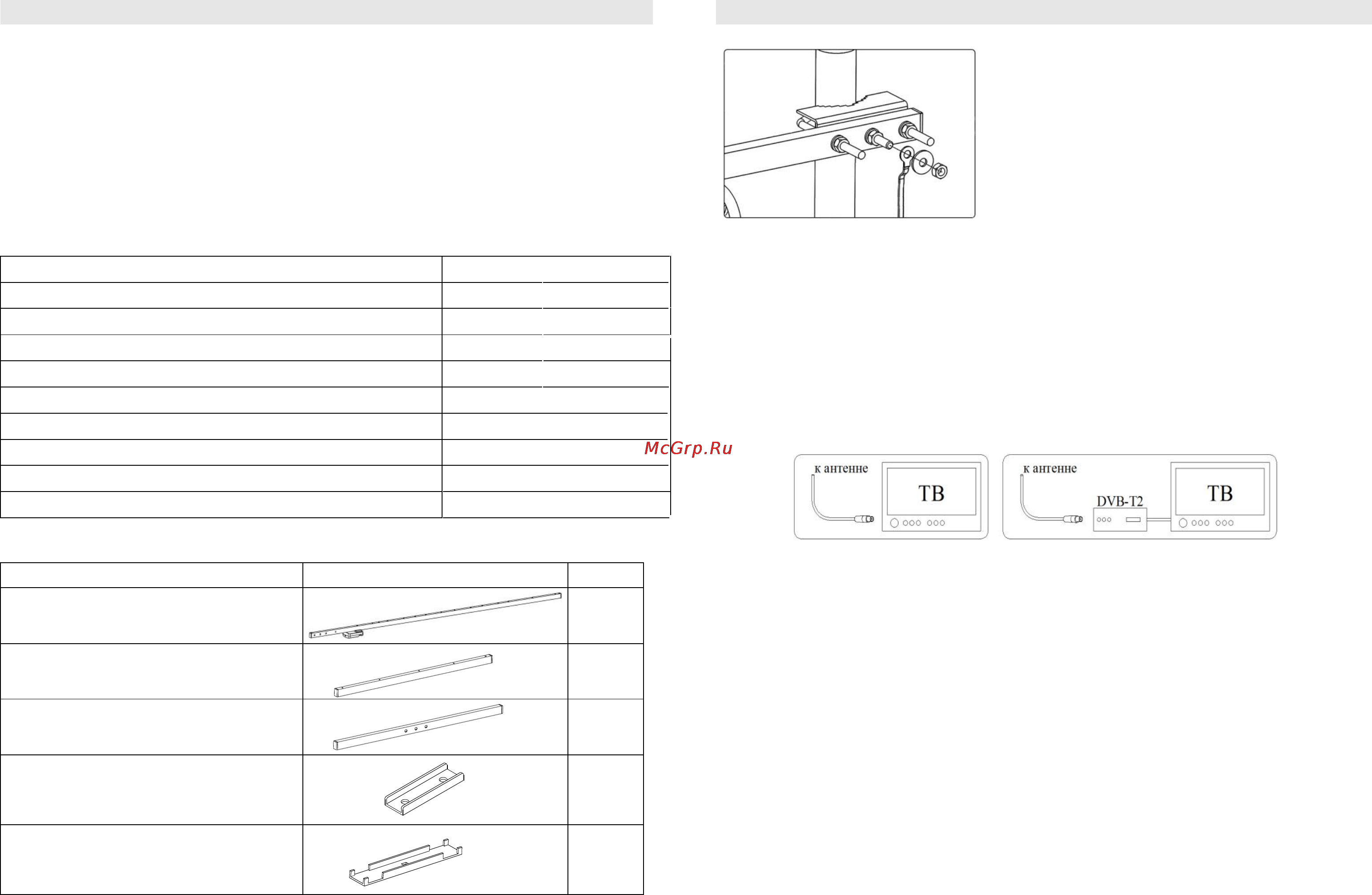

1. ОБЩИЕ СВЕДЕНИЯ
Основные элементы антенны выполнены из алюминиевых труб, что
обеспечивает легкость и долговечность конструкции. Для элементов,
изготовленных из стали, используются технологии порошкового и
гальванического покрытия, надежно защищающие от коррозии.
Предприятие-изготовитель оставляет за собой право вносить изменения в
конструкцию изделия, не снижающие его качество.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электрические параметры
Меридиан-92F L020.92D
Коэффициент усиления антенны, дБи не менее:
12 – 16,5
Коэффициент стоячей волны
1,2 – 1,8
Напряжение питания усилителя, В
-
Ток потребления усилителя не более, мА
-
Коэффициент защитного действия, дБ не менее:
12
Волновое сопротивление, Ом
75
Количество элементов
92
Габаритные размеры
2340х500х550
Масса не более, кг
2,1
3. КОМПЛЕКТ ПОСТАВКИ
Наименование
Кол-во
Штанга с установленной
монтажной коробкой
1
Дополнительная секция штанги
1
Штанга нижняя
1
Скоба для соединения штанг
2
Стяжка для соединения
собранной верхней штанги и
нижней штанги
4
11 Установить антенну на мачте и
присоединить провод заземления к узлу
крепления антенны.
Для аналогового сигнала необходимо
сориентировать антенну на телецентр по
наилучшему качеству изображения на
экране телевизора. Для цифрового сигнала
см. п. 5. Окончательно зафиксировать
антенну.
12 Закрепить кабель снижения в нескольких местах, не допуская его
передавливания.
5. ПОДКЛЮЧЕНИЕ АНТЕННЫ
Схема 1
Схема 2
